Проектирование прицепного скрепера

Брянский государственный технический университет
кафедра подъемно-транспортных машин и оборудования
Курсовой проект по дисциплине "Строительно дорожные машины"
На тему: "Проектирование прицепного скрепера"
Брянск 2017

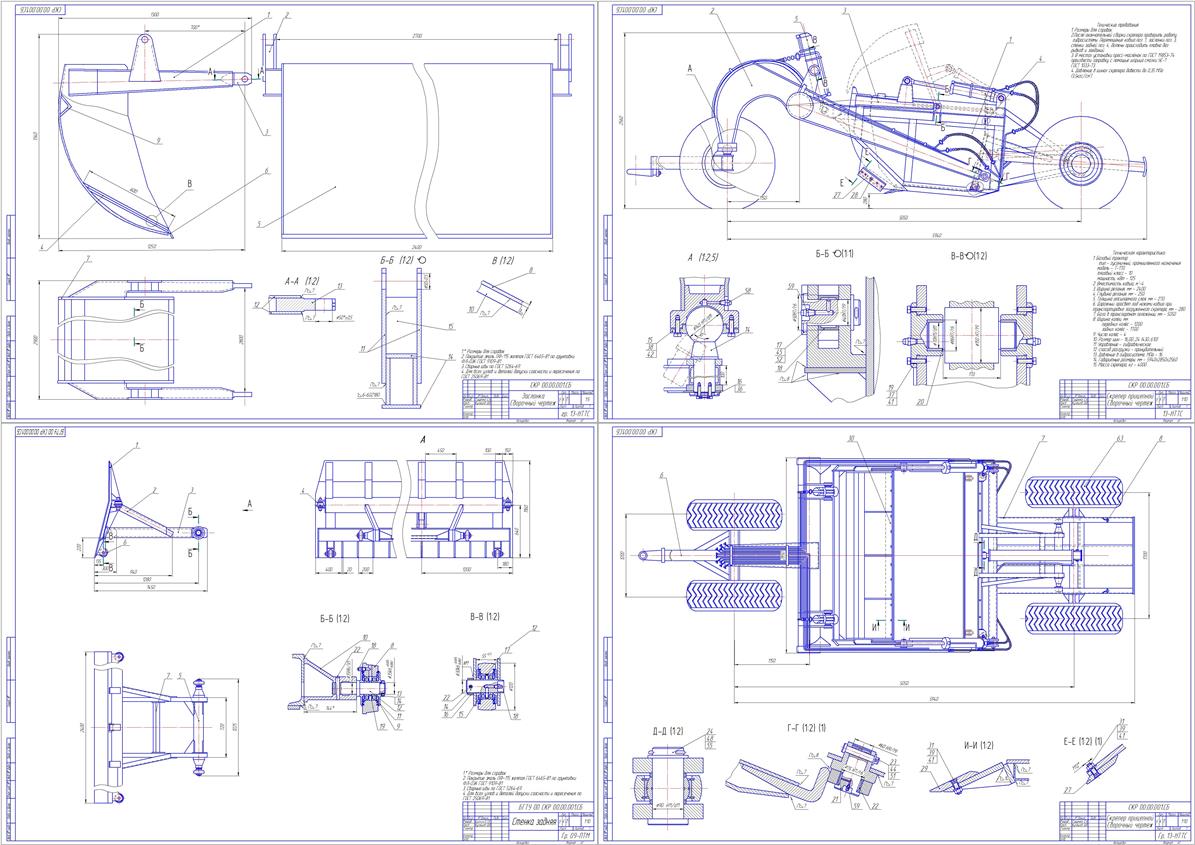

Скрепер прицепной на базе тягача Т-170. Емкость ковша 4м3. Графическая часть содержит чертежи заслонки, задней стенки и общего вида скрепера.

Содержание
1. Аннотация………………………………………………………………………3
2. Выбор основных параметров ковша скрепера…………………………….....4
3. Тяговый расчёт скрепера………………………………………………………6
4. Выбор и определение параметров тягача……………………………………..8
5. Нагрузки на элементы конструкции скрепера………………………………10
6. Расчёт механизма открывания заслонки…………………………………….16
7.Расчёт механизма выдвижения задней стенки ковша скрепера……………19
8. Список литературы……………………………………………………………20

Состав: Задняя стенка (СБ), Заслонка (СБ), Скрепер (ВО) Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

СДМ
СДМ
СДМ\Задняя стенка.cdw
СДМ\Заслонка.cdw
СДМ\лист 1.cdw
СДМ\лист 2 общ вид.cdw
СДМ\Скрепер записка.docx
СДМ\Спецификация1-2.doc
