Скрепер прицепной с объемом ковша 5 куб.м

«ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ ТРАНСПОРТА
Кафедра ТТС
Курсовой проект по дисциплине: «Машины для земляных работ»
на тему: «Скрепер прицепной с объемом ковша 5 куб.м»
Тюмень, 2021 г.

Исходные данные: объем ковша прицепного скрепера - 5 м3. Прототипом выбран скрепер ДЗ-111А прицепной.

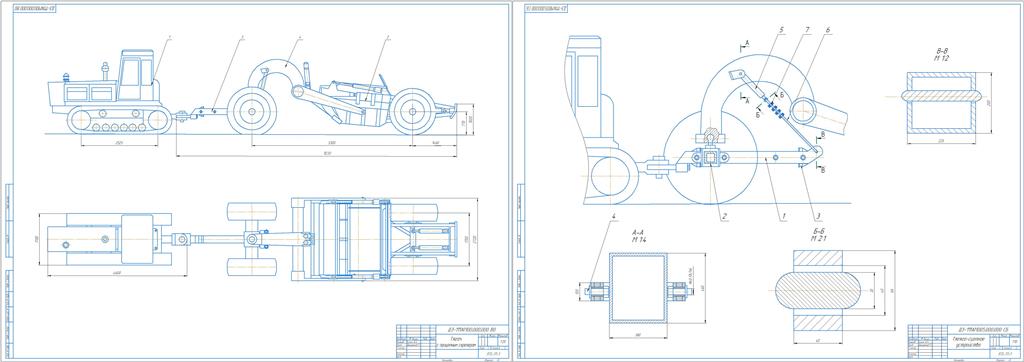

Графическая часть содержит общий вид тягача с прицепным скрепером и сборочный чертеж тягово-сцепного устройство скрепера
Содержание
Введение 3
1. Выбор базовой машины 5
1.1 Назначение 5
1.2 Устройство 5
1.3 Классификация 6
1.4 Выбор прототипа 10
2. Патентный анализ [1] 12
3. Общий расчет машины 27
3.1 Расчет основных параметров скрепера 27
3.2 Тяговый расчет скрепера 30
3.3 Расчет производительности скрепера [3] 36
4. Расчет модернизированного узла 40
4.1 Выбор гидроцилиндра ЦГ 80.40x320.22-01. 40
4.2 Расчет крепления пальца 42
4.3 Расчет троса на прочность 43
Заключение 44
Список используемых источников 45
Спецификации
