Скрепер прицепной на базе трактора Д-697

Ивановский Политехнический Университет
Кафедра подъемно-транспортных и строительно-дорожных машин
Курсовой проект по дисциплине "Строительные машины"
На тему "Расчет рабочего органа прицепного скрепера Д-697"
Иваново 2011

Исходные данные:
Ходовое устройство Трактор гусеничный;
Тип привод гидравлический;
Максимальная глубина заглубления, м 0,25;
Категория разрабатываемого грунта 1-3;
Ширина резанья, м 2,4;
Емкость ковша, M3 5;
Максимальные скорости движения, м/с:
Рабочая 0,67;
Транспортная 8,3

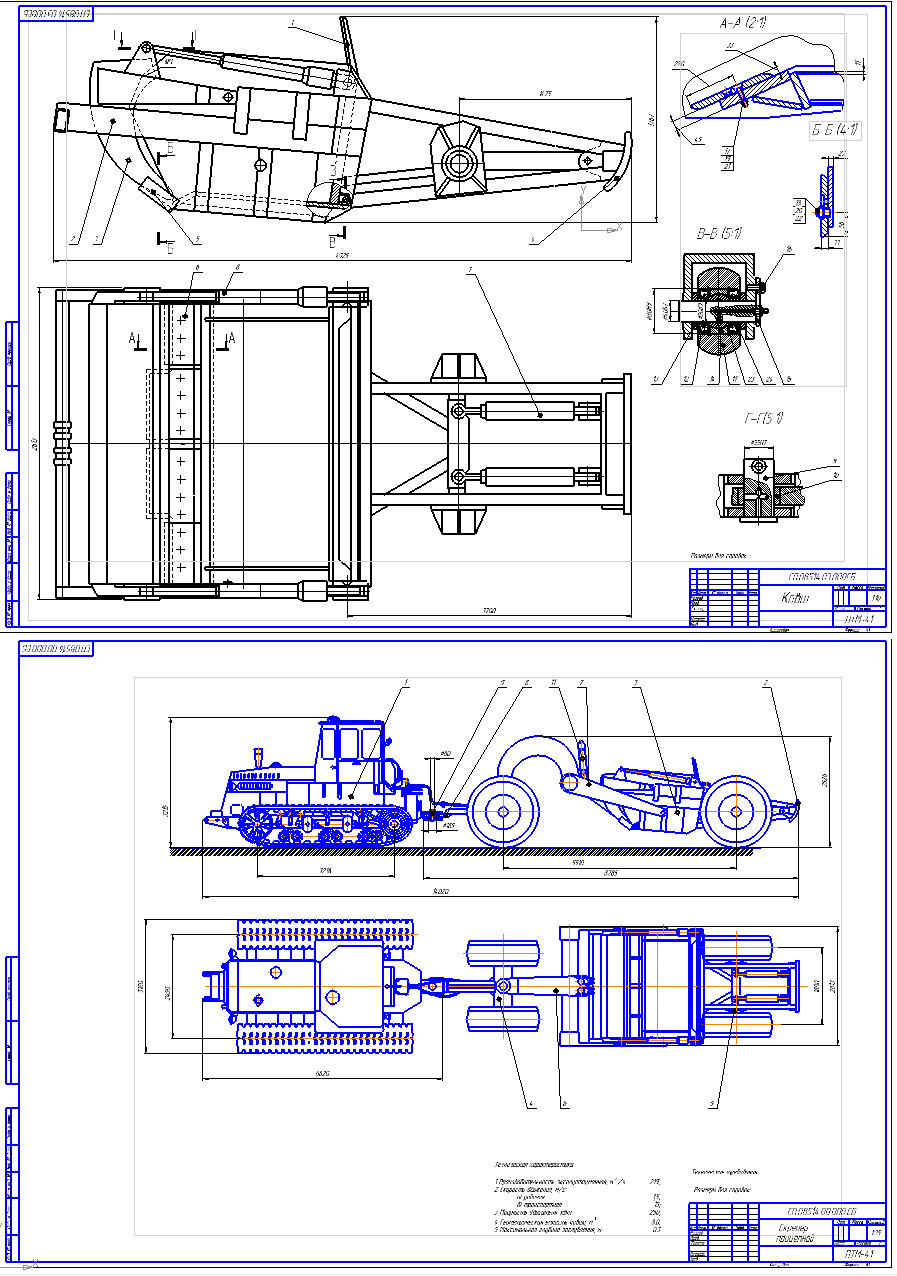

Графическая часть содержит содержит чертеж общего вида и сборочный чертеж рабочего органа.

Содержание
Ведение 3
1 Рабочие характеристики проектируемой машины 5
2 Характеристика разрабатываемой траншеи 7
3 Выбор основных геометрических параметров ковша 8
4 Тяговый расчёт 10
5 Силовой расчет 13
6 Расчёт производительности скрепера 14
7 Расчет на устойчивость 16
7.1 Расчёт на продольную устойчивость 16
7.2 Расчёт на поперечную устойчивость 16
8 Выбор гидродвигателя для механизма разгрузки ковша 18
8.1 Определение усилия, действующего на шток гидроцилиндра механизма разгрузки ковша 18
8.2 Выбор гидроцилиндра для механизма разгрузки ковша 20
Заключение 23
Литература 24

Техническая характеристика
1 Производительность эксплуатацмонная, м /ч 219;
2 Скорость движения, м/с:
а) рабочая 1,5;
б) транспортная 15;
3 Мощность двигателя, кВт 250;
4 Геометрическая емкость ковша, м 8.0;
5 Максимальная глубина заглубления, м 0.3.

Состав: Скрепер прицепной (ВО), Рабочий орган (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Скрепер прицепной на базе трактора Д-697

Д-697\КОВШ.cdw
Д-697\РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.docx
Д-697\СКРЕПЕР ПРИЦЕПНОЙ.cdw
Д-697\СПЕЦИФИКАЦИЯ КОВШ 1.cdw
Д-697\СПЕЦИФИКАЦИЯ КОВШ 2.cdw
Д-697\СПЕЦИФИКАЦИЯ СКРЕПЕР ПРИЦЕПНОЙ.cdw
Д-697
