МИНОБРНАУКИ РФ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«Тверской государственный технический университет»
Кафедра «СДМО»КУРСОВАЯ РАБОТА
по дисциплине «Строительная механика и металлоконструкции СДМ»
на тему: «Проектирование стрелы экскаватора
Hitachi ZX-500CL»

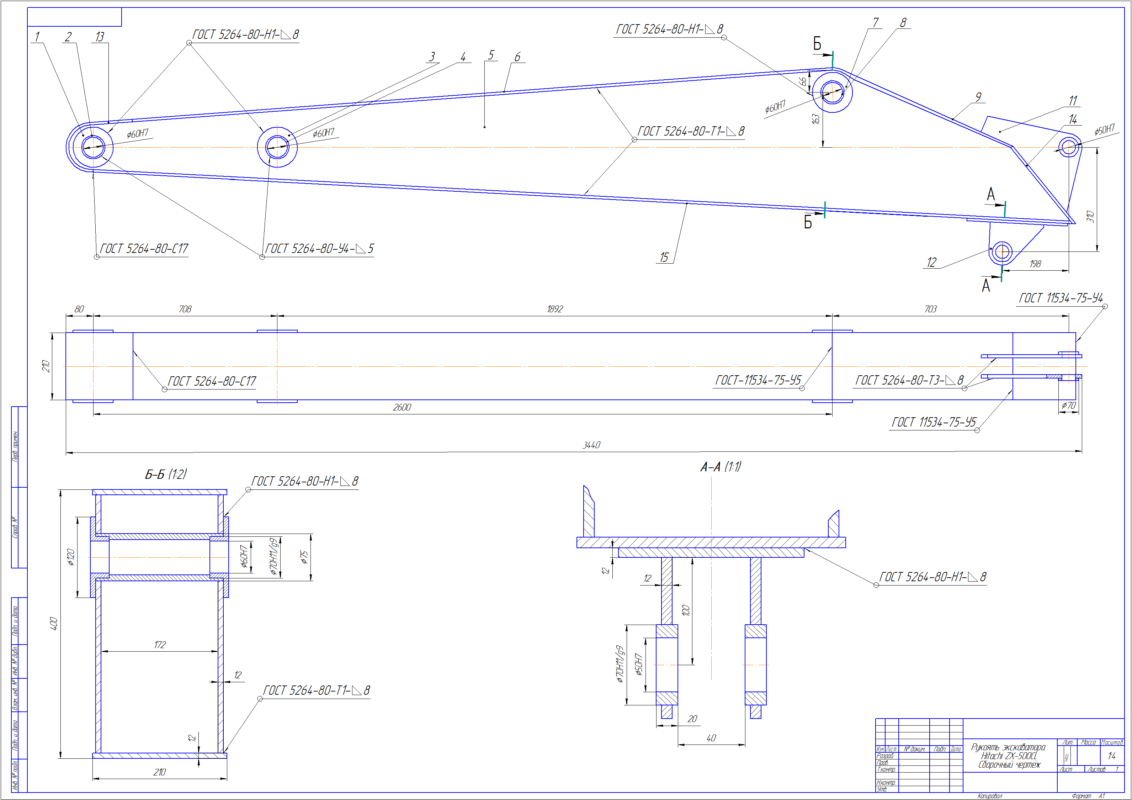

Расчёт рукояти экскаватора Hitachi ZX-500CL, расчёт цилиндрического шарнира, расчёт сварки.
Содержание
1. Введение………………………………………………………………………...2
2. Исходные данные 4
3. Расчет усилий в рукояти экскаватора Hitachi ZX-500LC……………..…......8
4. Расчет экскаватора на устойчивость 14
5. Определение усилий, действующих на рукоять…………………………….15
6. Построение эпюр 18
7. Определение напряжений в опасном сечении 19
8. Расчет цилиндрического шарнира 21
9. Расчет сварки 23
Список литературы 25
