Проектирование варианта стрелы экскаватора ЭО-5126

ТвГТУ
Кафедра Строительные и дорожные машины и оборудование
Строительная механика

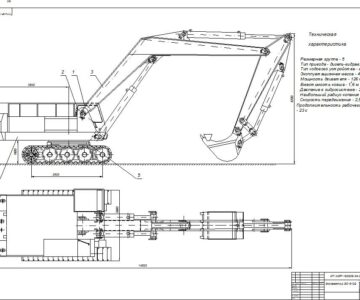

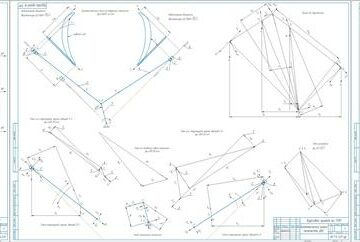

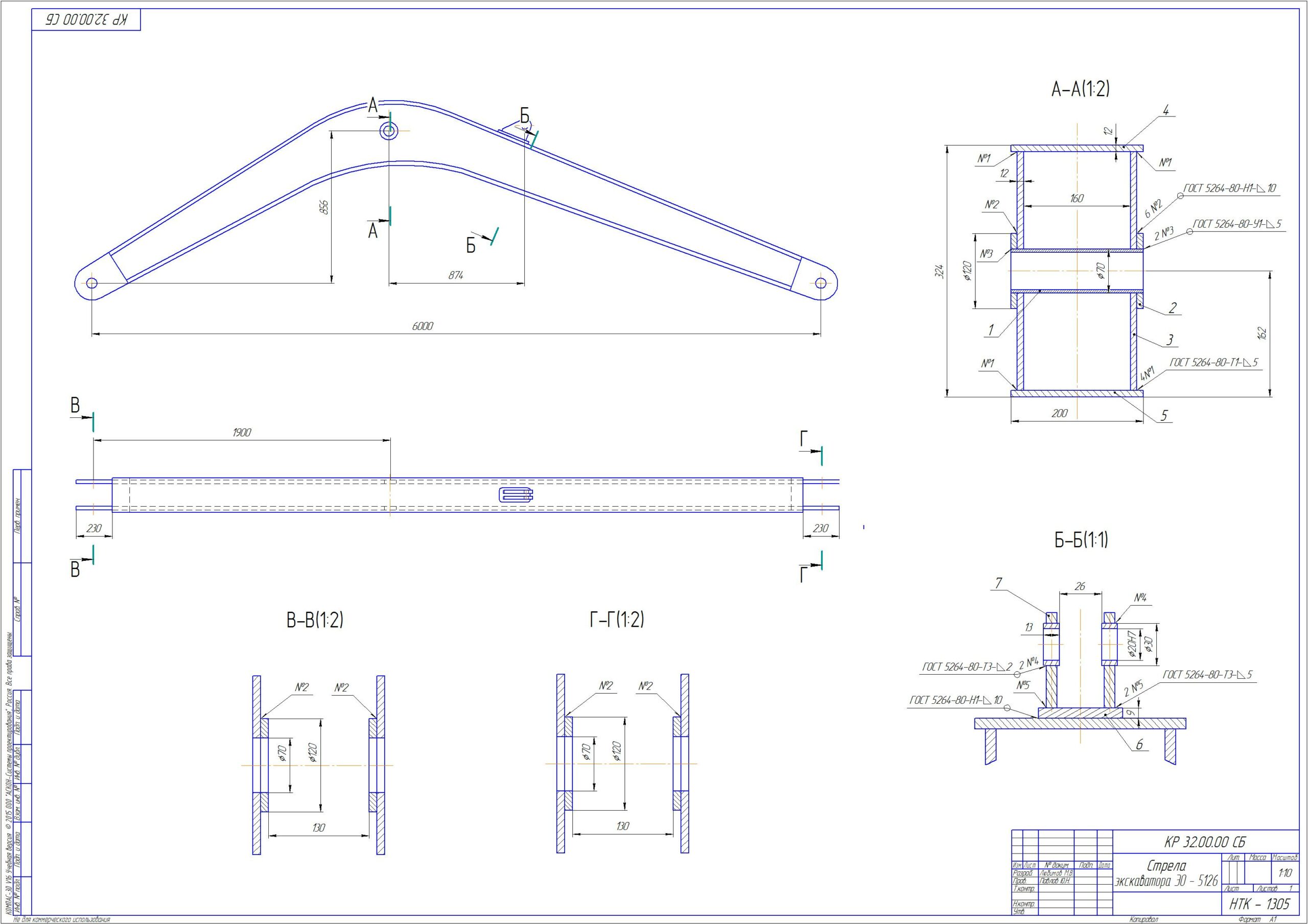

Проектирование варианта стрелы для экскаватора ЭО-5126
Тверь 2016

Исходные данные
Технические характеристики ЭО-5126
Масса и размеры
Эксплуатационная масса, т 32

Габаритные размеры в транспортном положении:
— Длина, мм 10050
— Ширина, мм с 600 мм гусеницами 3170
с 900 мм гусеницами 3470
— Высота, мм 4000

Эксплуатационные характеристики
Кинематическая глубина копания, м ≤ 6,2
Радиус копания, м ≤ 9,6
Высота выгрузки, м ≤ 5,8

Давление на опорную поверхность, МПа (кгс/см²):
— с гусеницами 600 мм 70 (0,70)
— с гусеницами 900 мм 46 (0,46)

Продолжительность рабочего цикла, с 20
Наибольшее усилие копания, кН (тс) 175 (17,5)
Вместимость стандартного ковша, м³ (номинальная) 1,42
Температурный диапазон работы, °С −40 … +40
Максимальная частота вращения платформы, об/мин 10

Двигатель
Модель ЯМЗ-238ГМ2
Тип V-образный, 8-цилиндровый, дизельный, 4-тактный
Мощность, кBт (л.с.) 132 (180)
Частота вращения выходного вала, об/мин 1700
Охлаждение водяное
Ходовая часть экскаватора ЭО-5126
Тип ходового устройства гусеничное
База, м 3,8
Колея, м 2,57
Ширина гусеничного хода, м — с гусеницами 600 мм 3,17
— с гусеницами 900 мм 3,47
Дорожный просвет, м 0,475
Количество опорных катков, шт. 14
Количество поддерживающих катков, шт. 4
Гидравлическая система ЭО-5126
Максимальное давление в системе рабочего оборудования, МПа (кгс/см²) 28 (280)
Максимальное давление в системе привода хода, МПа (кгс/см²) 20 (200)
Максимальное давление в системе привода поворота, МПа (кгс/см²) 20 (200)
Максимальное давление в системе управления, МПа (кгс/см²) 3,5 (35)

Гидроцилиндры
Стрела Диаметр поршня, мм 160
Диаметр штока, мм 100
Длина хода, мм 1250
Количество, шт. 2
Рукоять Диаметр поршня, мм 160
Диаметр штока, мм 100
Длина хода, мм 1600
Количество, шт. 1
Ковш Диаметр поршня, мм 160
Диаметр штока, мм 100
Длина хода, мм 1000
Количество, шт. 1
Стандартное рабочее оборудование
Тип обратная лопата с моноблочной стрелой
Состав оборудования моноблочная стрела, рукоять обратной лопаты, гидроцилиндры, ковш, трубопроводы и рыхлитель, устанавливаемый вместо ковша
Ковш трехзубый, с зауженной затылочной частью
Категория разрабатываемого грунта I-IV
Емкость ковша, м³ Номинальная 1,45
Геометрическая 1,25
Количество зубьев ковша, шт. 3
Масса ковша, кг 1080
