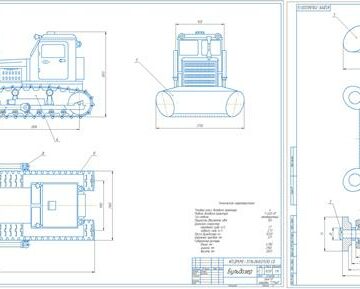

Рама бульдозера с неповоротным отвалом

Воронежский ГАСУ
Кафедра СТиМ
Курсовая работа по дисциплине: строительная механика
На тему “Рама бульдозера с неповоротным отвалом ”
Воронеж 2013

Расчет толкающего бруса рамы бульдозера.
Исходные данные

Вариант схемы - 4 ( показана в ПЗ)
Вариант задания - 7.

L = 4,3 м в = 0,2 м Рy = 0 α = 65° h = 0,3 м
l1 = 3,5 м в1 = 2,5 м Рx = 90 кН β = 32°
l2 = 4,0 м в2 = 3,5 м Рz = 20 кН γ = 65°
l3 = 4,8м в3 = 0,45 м Тип сечения -Б Материал - Сталь 10ХСНД

Состав: Брус толкающий, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Рама бульдозера с неповоротным отвалом

мой\Poyasnitelnaya_zapiska.doc
мой\Brus_tolkayuschy.cdw
мой
