Расчет и проектирование бетоноукладчика

Белорусский национальный технический университет
Кафедра подъемно-транспортные,строительные и дорожные машины
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему:"Проектирование и расчет бетоноукладчика"
Минск 2015

Целью данной курсовой работы является проектирование бетоноукладчика по заданных параметрах изготавливаемого изделия: ширина – 2000 мм и длина –1500 мм. Необходимо произвести расчет основных параметров бетоноукладчика, расчет привода питателя и производительности. Также разработать мероприятия по охране труда при работе бетоноукладчика.

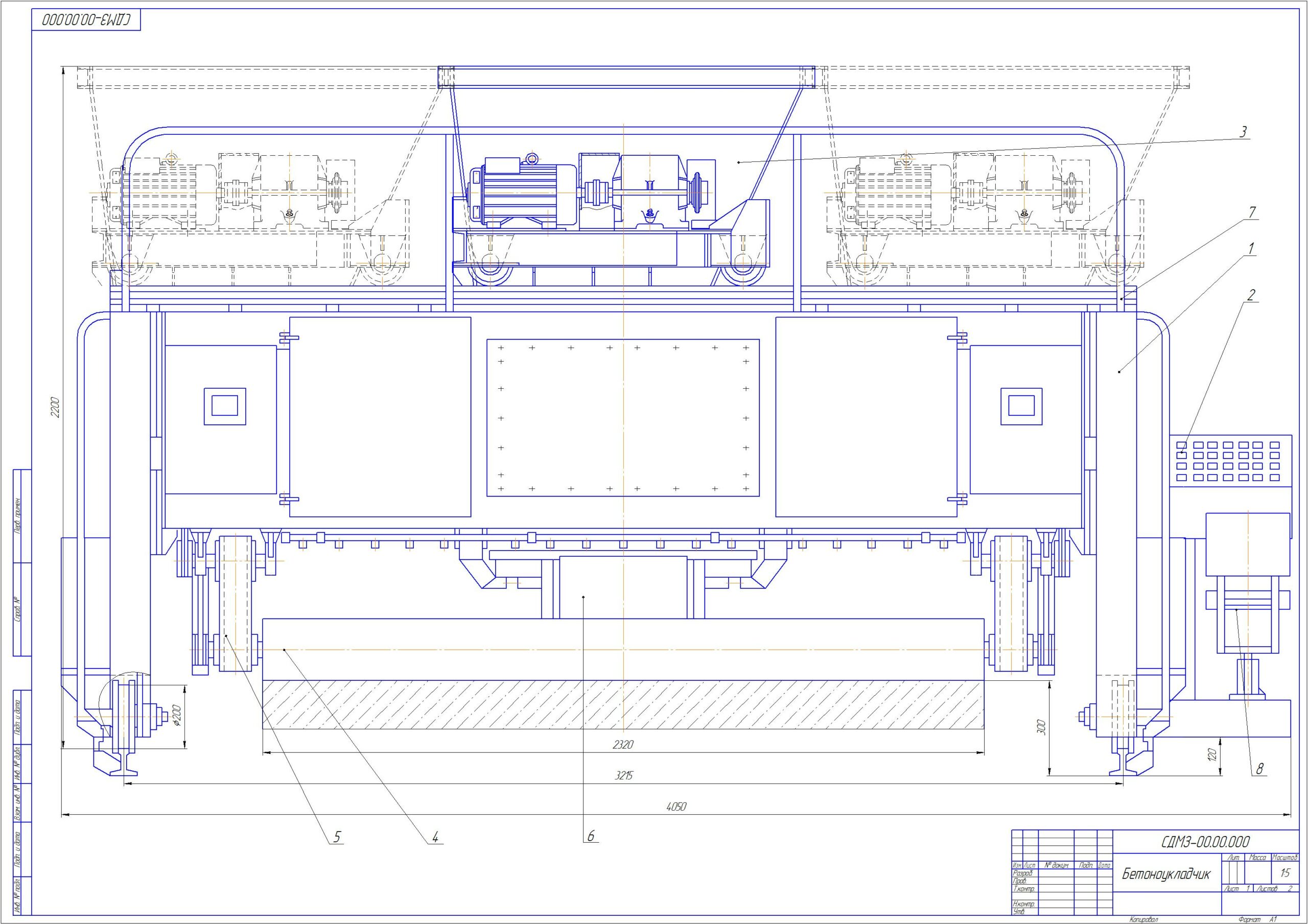

Графическая часть содержит чертеж общего вида бетоноукладчика, а также сборочный чертеж питателя.
Курсовой проект содержит 2 листа формата А1 графической части, спецификация к чертежам находится в одном файле с ним, 37 страниц пояснительной записки, содержащей 13 рисунков.
Исходные данные:
Толщина изделия – 200мм;
скорость движения ленты - 0,1 м/с;
скорость передвижения бетоноукладчика - 0,25 м/с;
ширина заслонки - 0,5 м;
высота щели копильника - 0,2 м;
ширина рельсового пути передвижения бетоноукладчика - 3,2 м;
количество бункеров и питателей – 1;
емкость бункера – 1200 кг.

Состав: Бетоноукладчик(чертеж общего вида), Питатель(СБ), Спецификация Язык документа

Софт: КОМПАС-3D v-15

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Расчет и проектирование бетоноукладчика

ПЗ бетоноукладчик 0,5 (кондратович).doc
Питатель 500мм.cdw
содержание.doc
титульник.docx
бетоноукладчик.cdw
