«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовая работа по дисциплине "Строительная механика и металлические конструкции"
На тему: "Расчёт тяговой рамы скрепера"
Воронеж 2014
В данной курсовой работе рассматривается расчёт тяговой рамы скрепера, которая включает в себя описание конструкции, определение внешних неизвестных нагрузок, определение внутренних сил и напряжений в заданных сечениях, расчет сварного шва тяговой рамы скрепера.

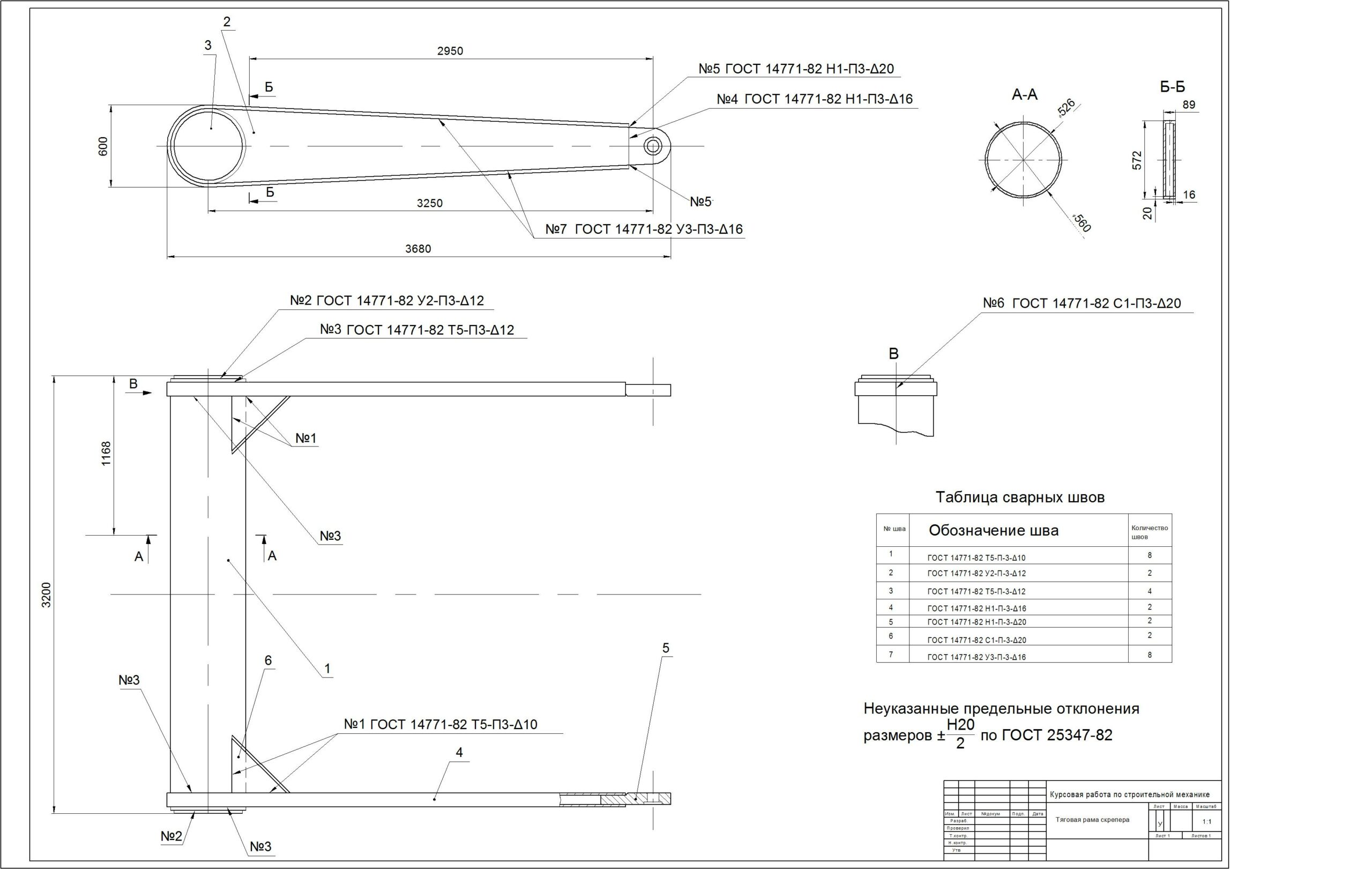

Графическая часть содержит чертеж тяговой рамы скрепера.
Курсовая работа содержит 1 лист формата А1, 20 листов пояснительной записки.
Металлоконструкция тяговой рамы скрепера состоит из двух сварных узлов: арки, выполненной в виде криволинейной балки поперечной П-образной рамы.
Исходные данные
Rd1=900 kH
Rc1=1250 kH
2Рщ=500 кН
Rщ=120 кН
Материал сталь 15ХСНД
