РО1.01.00.000СБ Запрокидывающаяся стрела

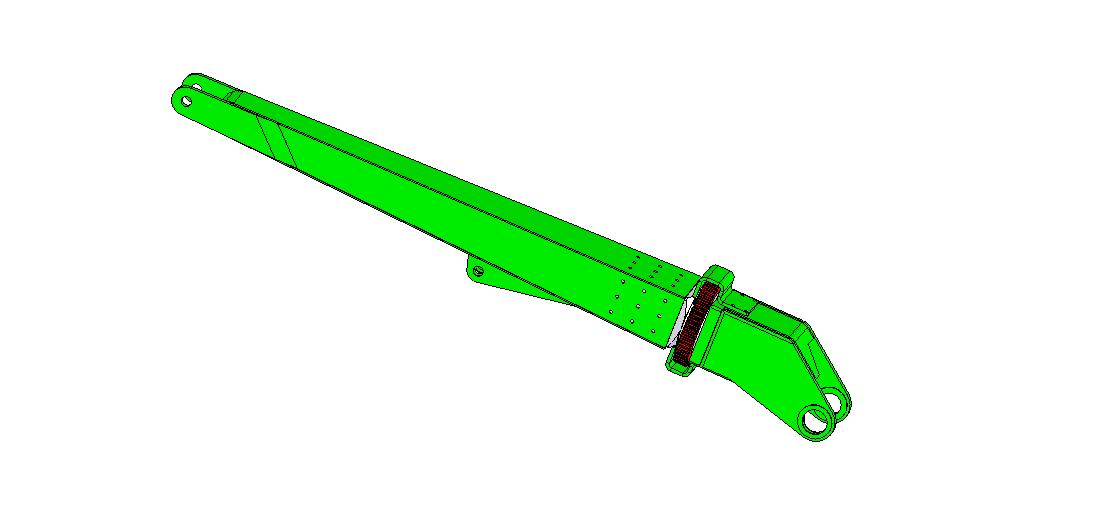

Запрокидывающаяся стрела представляет собой собираемую конструкцию из сварных опоры стрелы и вращающейся стрелы, между которыми на оси вращающейся стрелы смонтировано зубчатое колесо, зафиксированное шпонками и ограничителями. Вращение вращающейся стрелы осуществляется зубчатым колесом от привода в виде планетарного реверсивного мотор-редуктора, который крепится на боковой поверхности опоры стрелы и не показан. Щеки вращающейся стрелы снизу предназначены для крепления гидроцилиндра рукояти.
Круговое вращение вращающейся стрелы повысило производительность экскаватора, путем увеличения рабочей зоны экскаватора в поперечном направлении за счет появившейся возможности вращения рукояти с рабочим органом относительно продольной оси стрелы. Увеличение рабочей зоны обусловлено поперечным вращением сменного рабочего органа с величиной радиуса, который изменяется от нуля до суммы максимальных значений вылетов рукояти и сменного рабочего органа. Появилась возможность разработки грунта ковшом (грейфером или гидравлическим молотом) и разрезания различных конструкций гидравлическими ножницами под любым требуемым углом в пространстве, а также демонтажа и монтажа любого узла этого же экскаватора крюковой подвеской при ремонте или профилактическом обслуживании.
Возможность вращения рукояти со сменным оборудованием относительно продольной оси стрелы и запрокидывание стрелы назад с гарантированным зазором над крышей капота экскаватора обеспечили удаление рабочего оборудования из зоны перед кабиной управления. Это увеличило обзор оператора перед экскаватором, сократило транспортную длину экскаватора в 1,2 - 1,3 раза, а также его высоту - не менее чем в 1,5 раза, что повысило также безопасность самоходного передвижения экскаваторов ЭО4220Е и ЭО4320Е.
Компактный и простой привод взаимного вращения частей стрелы в виде планетарного мотор-редуктора, который закреплен на боковой поверхности опорной части стрелы, также увеличивает обзор оператора из кабины во время самоходного передвижения экскаватора.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / РО1.01.00.000СБ Запрокидывающаяся стрела

РО1.01.00.000СБ Стрела.SLDASM
РО1.01.01.000СБ Опора стрелы\РО1.01.01.000СБ Опора стрелы.SLDASM
РО1.01.02.000СБ Стрела\РО1.01.02.000СБ Стрела.SLDASM
РО1.01.02.000СБ Стрела\РО1.01.02.050СБ Оголовок.SLDASM
РО1.01.02.000СБ Стрела\РО1.01.02.100СБ Кронштейн.SLDASM
РО1.01.02.000СБ Стрела\РО1.01.02.120СБ Щека.SLDASM
РО1.01.02.000СБ Стрела\РО1.01.02.130СБ Щека.SLDASM
РО1.01.04.000СБ Ограничитель\РО1.01.04.000СБ Ограничитель.SLDASM
РО1.01.02.000СБ Стрела\Копия РО1.01.02.121 Щека.SLDPRT
РО1.00.00.003 Колесо 56.SLDPRT
РО1.01.00.001 Подшипник.SLDPRT
РО1.01.00.002 Подшипник.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.001-01 Шека.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.001 Шека.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.002 Стенка.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.003 Стенка.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.004 ось.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.005-01 Шайба.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.005 Шайба.SLDPRT
РО1.01.01.000СБ Опора стрелы\РО1.01.01.006 Шпонка.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.001 Боковина.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.002 Накладка.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.003 Ось.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.051-01 Щека.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.051 Щека.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.052 Распорка.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.053 Распорка.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.101 Ребро.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.121 Щека.SLDPRT
РО1.01.02.000СБ Стрела\РО1.01.02.122 Бобышка.SLDPRT
РО1.01.04.000СБ Ограничитель\РО1.01.04.001 Кронштейн.SLDPRT
РО1.01.04.000СБ Ограничитель\РО1.01.04.002 Подшипник.SLDPRT
РО1.01.04.000СБ Ограничитель
РО1.01.01.000СБ Опора стрелы
РО1.01.02.000СБ Стрела
Шпонка 50х
