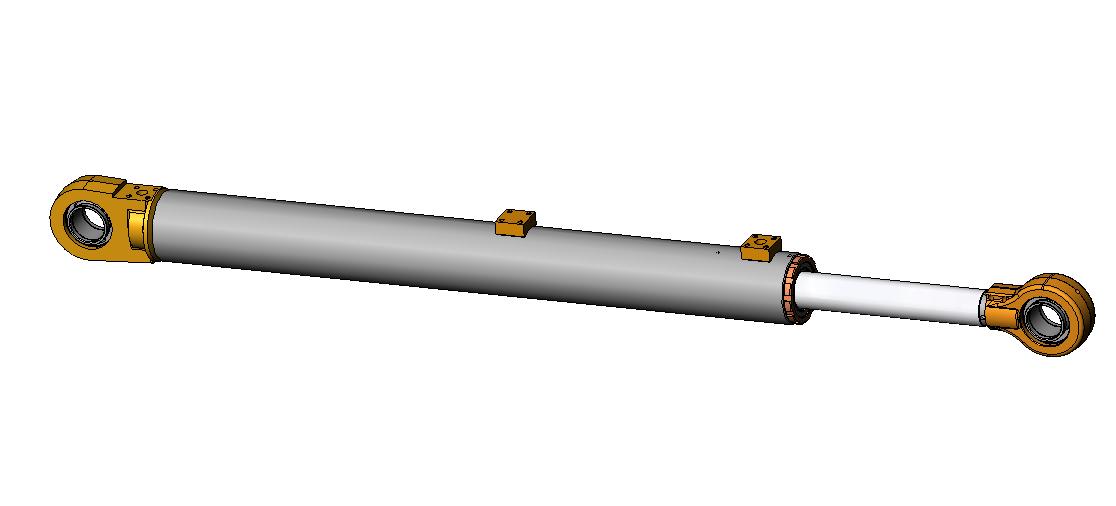

РО1.05.00.000СБ Гидроцилиндр рукояти

Гидроцилиндр выполнен с односторонним штоком и работает при давлениях до 32 МПа. Он частично выполнен на базе узлов и деталей экскаваторов ЭО4225А и ЭО4221А.
Основой конструкции является гильза, представляющая собой трубу с тщательно обработанной внутренней поверхностью. Внутри гильзы перемещается поршень, имеющий резиновые манжетные уплотнения, которые предотвращают перетекание жидкости из полостей цилиндра, разделенных поршнем. Усилие от поршня передает шток, имеющий полированную поверхность. Для его направления служит букса. На гильзе приварены платики с отверстиями для подвода и отвода рабочей жидкости и крепления рукавов. Уплотнение между штоком и крышкой состоит из манжет, одна из которых предотвращает утечки жидкости из цилиндра, а другая служит грязесъемником. Проушина гильзы служит для подвижного закрепления гидроцилиндра. На нарезанную часть штока закреплена проушина, соединяющая гидроцилиндр с подвижным механизмом. В проушинах гильзы и штока закреплены шарнирные сферические подшипники.

Состав: Модели деталей 3D и сборка Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
4225.23.00.110. (訯 ୨).SLDASM
РО1.05.00.000СБ Гидроцилиндр рукояти.SLDASM
РО1.05.01.000СБ Цилиндр.SLDASM
РО1.05.01.100СБ Цилиндр.SLDASM
РО1.05.02.000СБ Шток.SLDASM
4121А.23.00.032..SLDPRT
4121А.23.00.033..SLDPRT
4121А.23.00.034..SLDPRT
4121А.23.00.035..SLDPRT
4121А.23.00.102 (Втулка).SLDPRT
4125.23.03.151..SLDPRT
4125.23.11.102..SLDPRT
4125.23.40.004..SLDPRT
4224.23.00.007..SLDPRT
4224.23.30.007..SLDPRT
4225а.23.00.045..SLDPRT
4225А.23.00.055..SLDPRT
4225А.23.00.057..SLDPRT
4225А.23.00.111 (Кольцо наружное).SLDPRT
4225А.23.00.112 (Кольцо внутреннее).SLDPRT
4225А.23.00.18..SLDPRT
4225А.23.30.003..SLDPRT
РО1.05.01.101 Цилиндр.SLDPRT
РО1.05.02.001 Шток.SLDPRT
