Ротор дробилки СМД-500

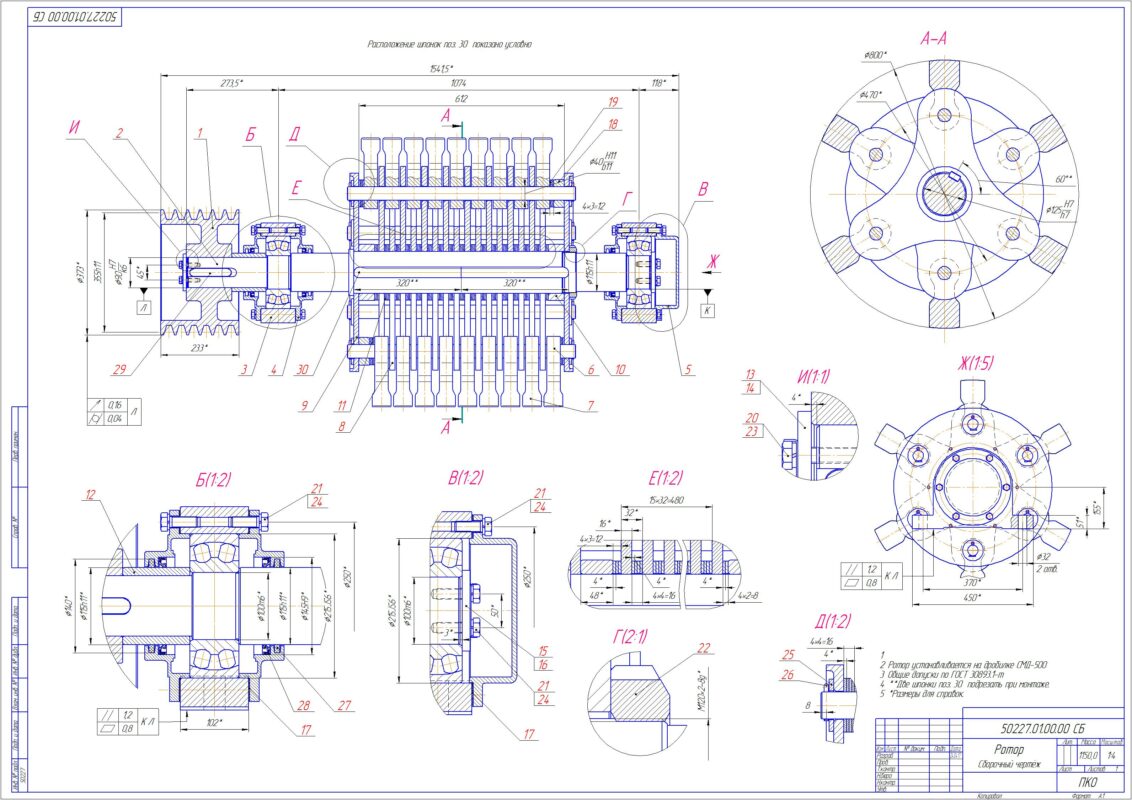

Ротор молотковой дробилки СМД-500. Состоит из вала, подшипниковых узлов, деталей крепления молотков.

Состав: Сборочный чертеж, спецификация, детали Язык документа

Софт: КОМПАС-3D 15

Файлы:
Ротор\50227.00.00.01 Шкив
Ротор\50227.00.00.02 Вал.cdw
Ротор\50227.00.00.03 Корпус подшипника\50227.00.00.03 Корпус подшипника.cdw
Ротор\50227.00.00.03 Корпус подшипника\50227.00.00.03 Корпус подшипника.m3d
Ротор\50227.00.00.04 Крышка подшипника\50227.00.00.04 Крышка подшипника.cdw
Ротор\50227.00.00.04 Крышка подшипника\50227.00.00.04 Крышка подшипника.m3d
Ротор\50227.00.00.05 Крышка подшипника глухая\50227.00.00.04 Крышка подшипника.m3d
Ротор\50227.00.00.05 Крышка подшипника глухая\50227.00.00.05 Крышка подшипника глухая.cdw
Ротор\50227.00.00.08 Ось.cdw
Ротор\50227.00.00.10 Молоток.cdw
Ротор\50227.00.00.13 Лепесток.cdw
Ротор\50227.00.00.14 Щека.cdw
Ротор\50227.00.00.15 Втулка.cdw
Ротор\50227.00.00.16 Шайба распорная.cdw
Ротор\50227.01.00.00 Ротор Спецификация.spw
Ротор\50227.01.00.00 СБ Ротор.cdw
Ротор\50227.01.00.01 Втулка.cdw
Ротор\50227.01.00.02 Шайба концевая..cdw
Ротор\50227.01.00.03 Планка.cdw
Ротор\50227.01.00.04 Шайба концевая..cdw
Ротор\50227.01.00.05 Планка.cdw
Ротор\50227.01.00.06 Прокладка.cdw
Ротор\50227.01.00.07 Втулка.cdw
Ротор\50227.01.00.08 Шайба.cdw
Ротор\50227.01.00.08 Шайба.cdw.bak
Ротор\50227.00.00.03 Корпус подшипника
Ротор\50227.00.00.04 Крышка подшипника
Ротор\50227.00.00.05 Крышка подшипника глухая
Ротор
