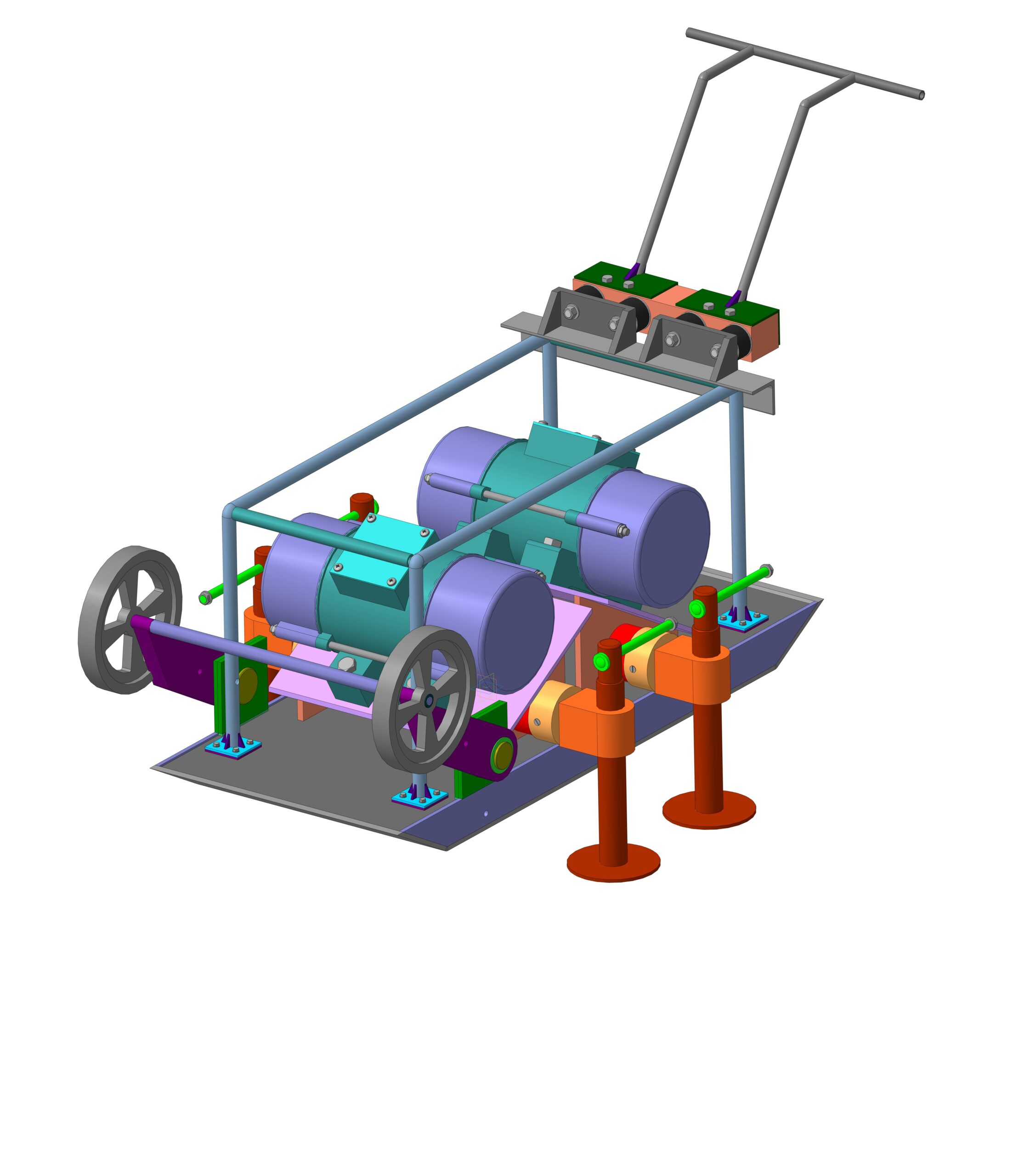

Ручная виброплита

Основные характеристики:
Масса виброплиты, кг 300
Номинальная мощность, кВт 3,00
Вынуждающая сила, кН 19,8...40,0
Статический момент дебаланса, кг*см 20,0...40,0
Тип электродвигателя ИВ-40-50
Количество вибровозбудителей, шт 2
Напряжение, В 42,380
Частота тока, Гц 50
Габаритные размеры, мм 1800*650*1040
Габариты раб. плиты, мм 1540*650
Глубина уплотнения, мм 15

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Крышка _ ВП-1.04.00.003.m3d
Вороток _ ВП-1.03.00.006.m3d
Ребро _ ВП-1.05.00.004.m3d
Палец _ ВП-1.01.00.017.m3d
Ребро _ ВП-1.05.00.005.m3d
Лист 10 _ ВП-1.01.00.012.m3d
Ручка _ ВП-1.05.00.000.a3d
Винт _ ВП-1.03.00.001.m3d
Лист 5 _ ВП-1.01.00.010.m3d
Лист 10 _ ВП-1.01.00.003.m3d
Труба _ ВП-1.05.00.002.m3d
Вибратор ИВ-40.50 _ ВП-1.04.00.000.a3d
Кольцо _ ВП-1.01.00.015.m3d
Лист 10 _ ВП-1.01.00.013.m3d
Защита _ ВП-1.02.00.000.a3d
Амортизатор _ ВП-1.01.00.021.m3d
Колесо _ ВП-1.00.00.003.m3d
Установка колес _ ВП-1.06.00.000.a3d
Лист 15 _ ВП-1.01.00.011.m3d
Ножка _ ВП-1.00.00.005.m3d
Планка _ ВП-1.05.00.001.m3d
Домкрат _ ВП-1.03.00.000.a3d
Лист 10 _ ВП-1.01.00.007.m3d
Втулка _ ВП-1.01.00.019.m3d
Лист 5 _ ВП-1.01.00.002.m3d
Кольцо _ ВП-1.03.00.005.m3d
Плита _ ВП-1.01.00.000.a3d
Лист 10 _ ВП-1.01.00.008.m3d
Кольцо _ ВП-1.01.00.016.m3d
Лист 10 _ ВП-1.01.00.004.m3d
Кольцо _ ВП-1.01.00.018.m3d
Труба _ ВП-1.02.00.001.m3d
Труба _ ВП-1.02.00.002.m3d
Лист 10 _ ВП-1.01.00.009.m3d
Втулка _ ВП-1.03.00.004.m3d
Ребро _ ВП-1.02.00.004.m3d
Труба _ ВП-1.05.00.003.m3d
Крышка _ ВП-1.04.00.002.m3d
Стакан _ ВП-1.03.00.003.m3d
Лист 10 _ ВП-1.01.00.006.m3d
Лист 10 _ ВП-1.01.00.001.m3d
Лист 10 _ ВП-1.01.00.005.m3d
Шпилька.m3d
Лист 5 _ ВП-1.02.00.003.m3d
Планка _ ВП-1.01.00.022.m3d
Гайка специальная _ ВП-1.01.00.002.m3d
Планка _ ВП-1.01.00.014.m3d
Корпус _ ВП-1.04.00.001.m3d
Виброплита _ ВП-1.00.00.000.a3d
Ось _ ВП-1.00.00.004.m3d
Кронштейн _ ВП-1.01.00.020.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

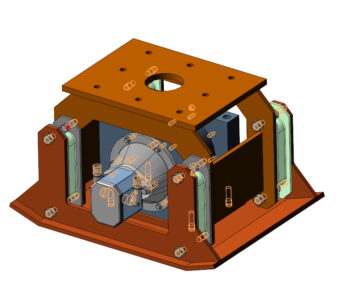

Ручная виброплита РВТ-10
Рейтинг: 80
Софт: КОМПАС-3D 20
Состав: 3D сборка, детали, чертеж обще
0
0
0
60
Ручная виброплита РВТ-10

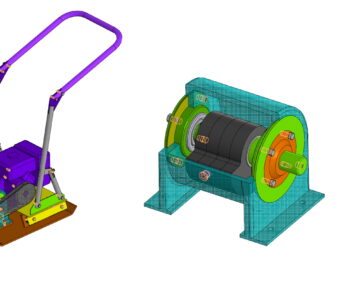

Расчет основных параметров Виброплиты ручной
Рейтинг: 50
Софт: КОМПАС-3D 15
Состав: Виброплита
0
26
73
1737
Расчет основных параметров Виброплиты ручной

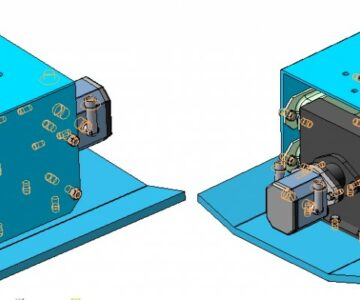

Чертеж виброплиты 3D
