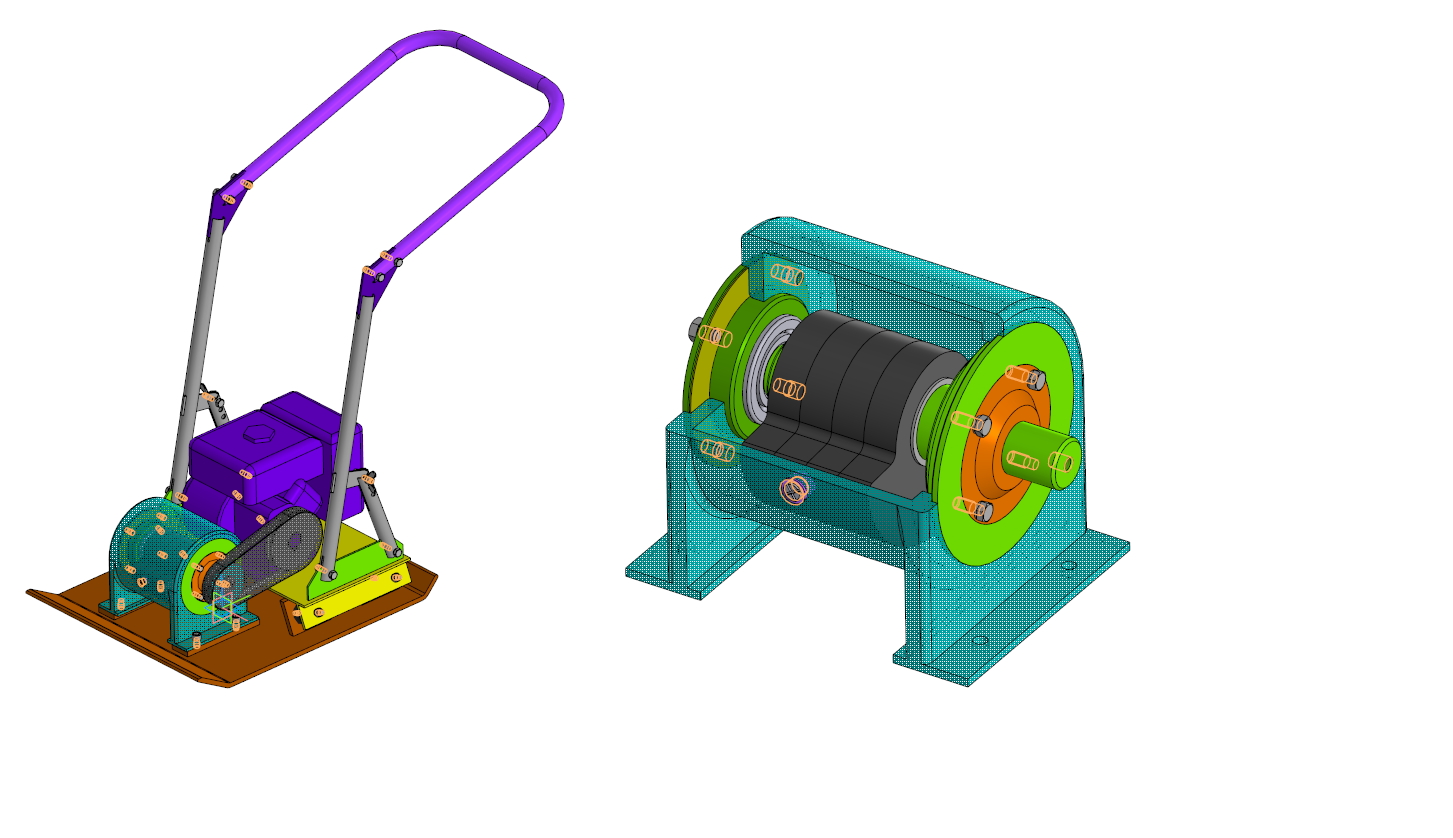

Ручная виброплита РВТ-10

Ручная виброплита с вынуждающий усилием 10 кН, размеры уплотняющей плиты (соприкасающаяся поверхность) 506х500 мм, предусмотренная мощность двигателя 4 кВт, емкость бака 5 л
Материал плиты уплотняющей 09Г2С, дебаланс сварной из Ст3 (толщина листа 24 мм) из 4 элементов.
Двигатель изображен упрощенно.

Состав: 3D сборка, детали, чертеж общего вида

Софт: КОМПАС-3D 20

Файлы:
Плита.m3d
Подкос наклонный.m3d
Подкос.m3d
Ремень.m3d
Рукоять виброплиты.a3d
Рычаг рукояти.m3d
Силовая установка.m3d
Стойка рукояти.m3d
Стойка.m3d
Уплотнение.m3d
Шайба _ КП-10.00.00.00.00.009.m3d
Шкив ведомый _ КП-10.00.00.00.00.006.m3d
Шкив ведущий _ КП-10.00.00.00.00.007.m3d
Амортизатор круглый.m3d
Вал вибровозбудителя.m3d
Вибровозбудитель.a3d
Виброплита _ КП-10.00.00.00.00.000.spw
Виброплита Чертеж общего вида _ ВО.cdw
Виброплита.a3d
Вставка рукояти.m3d
Вставка.m3d
Втулка _ КП-10.03.00.00.00.005.m3d
Дебаланс лист _ НВТ-16.00.02.00.01.m3d
Дебаланс сварной.a3d
Кожух.m3d
корпус.m3d
Косынка рукояти (2).m3d
Косынка рукояти.m3d
Крышка подшипника.m3d
Лист опорный.m3d
Опора подшипника.m3d
Опора сквозная подшипника.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Ручная виброплита
Рейтинг: 150
Софт: КОМПАС-3D 16
Состав: 3D Сборка
0
0
1
308
Ручная виброплита

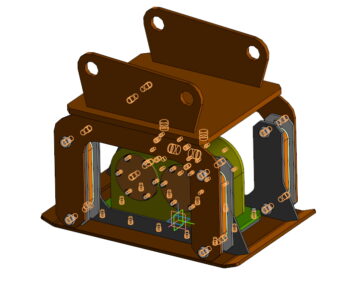

Навесная вибротрамбовка ВТ-16-1
