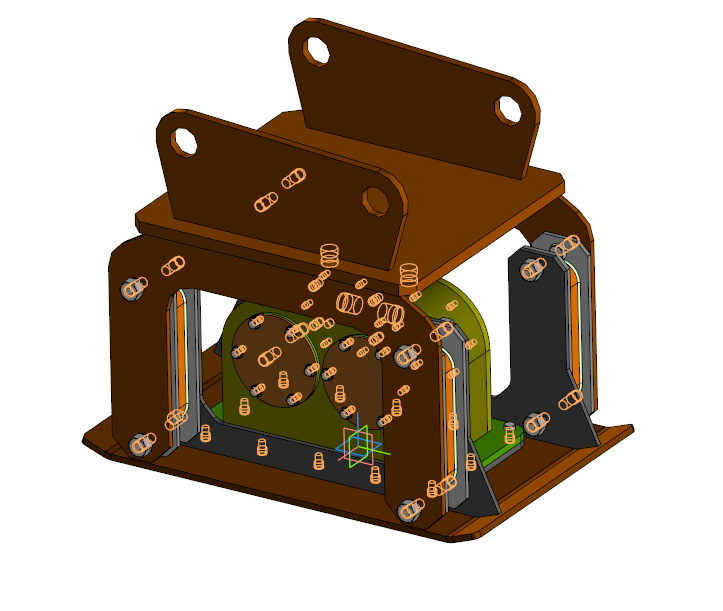

Навесная вибротрамбовка ВТ-16-1

Навесная виброплита с вынуждающим усилием 16 кН для базовой машины ЕК-8. Размер уплотняющей плиты 750х450 мм. Глубина трамбования до 0,3 м. Амортизаторы Д798.05.50.

Состав: 3D-модели деталей,сборка,

Софт: КОМПАС-3D 19

Файлы:
Пластина _ НВТ-16.00.01.02.m3d
Дебаланс лист _ НВТ-16.00.02.00.01.m3d
Гайка М18-6H.LF.m3d
Вал ведущий _ НВТ-16.00.02.02.m3d
Гидромотор _ 190100.68-СБ.a3d
зубчатое колесо _ НВТ-16.00.02.04.m3d
Передняя крышка гидромотора _ 190100.68-011.m3d
Корпус гидромотра _ 190100.68-009.m3d
Угольник ввертной 1-20-90 ГОСТ 13970-74.m3d
Виброплита ВТ-16-1.a3d
Корпус.m3d
Основание корпуса _ НВТ-16.00.03.03.m3d
Вставка-вкладыш _ НВТ-16.00.03.04.m3d
Стенка корпуса _ НВТ-16.00.03.01.m3d
Вал ведомый_ НВТ-16.00.02.03.m3d
Проушина крепежная.m3d
Вибровозбудитель _ НВТ-16.00.02.00.a3d
Задняя крышка гидромотора _ 190100.68-010.m3d
Плита ударная _ НВТ-16.00.01.00.a3d
Обечайка корпуса _ НВТ-16.00.03.02.m3d
Дебаланс _ НВТ-16.00.02.00.01.m3d
Плита _ НВТ-16.00.01.1.m3d
Крышка под гидромтор .m3d
Амортизатор Д79.8.05.50.m3d
Корпус вибровозбудителя _ НВТ-16.00.02.05.a3d
Крышка .m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Вибротрамбовка навесная
Рейтинг: 30
Софт: КОМПАС-3D 16
Состав: ВИбротрамбовка (СБ)
0
6
1
371
Вибротрамбовка навесная
Ручная виброплита РВТ-10
Рейтинг: 80
Софт: КОМПАС-3D 20
Состав: 3D сборка, детали, чертеж обще
0
0
0
62
Ручная виброплита РВТ-10
Экскаватор одноковшовый ЕТ-16
Рейтинг: 40
Софт: AutoCAD формат dwg
Состав: Вид общий, Квик-каплер, Спец
0
13
275
37909
Экскаватор одноковшовый ЕТ-16

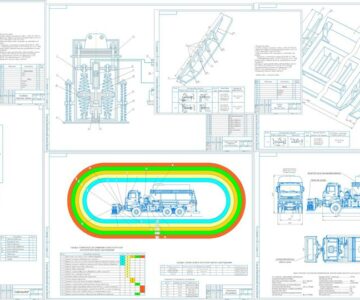

Разработка навесного снегоуплотняющего оборудования на базе комбинированной машины мдк-53215 (на базе шасси КамАЗ-53215).
