"Самоходный скрепер МоАЗ 545П"

Иркутский Национальный исследовательский технический университет
Кафедра строительных,дорожных машин и гидравлических систем
Курсовой проект по дисциплине "Машины для земляных работ"
На тему: "Самоходный скрепер МоАЗ 545П"
Иркутск 2015

В данном курсовом проекте был рассмотрен самоходный скрепер МоАЗ 545П предназначенный для послойной разработки грунта 1-2 категорий и разрыхлений 3-4 категорий, или транспортировки и отсыпки слоя заданной толщины.
Курсовой проект содержит 3 листа формата А1 и 1лист формата А2, 33 станиц пояснительной записки, рисунки, таблицы и т.д.

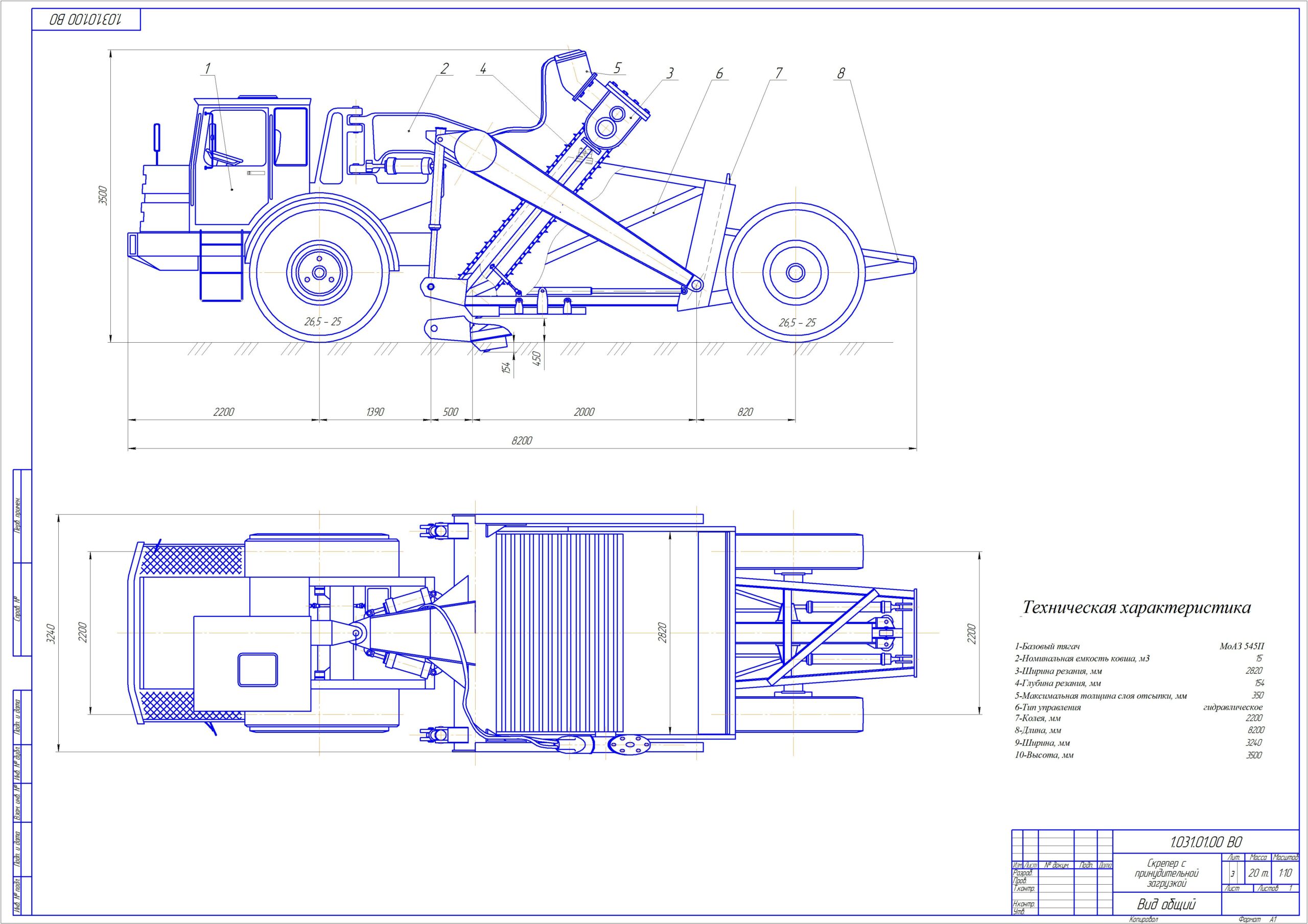

Состав: Общий вид скрепера (ВО), Ковш скрепера (СБ), элеватор с приводом(СБ), гидравлическая схема (ГЗ) и спецификации Язык документа

Софт: КОМПАС-3D 2014

Просмотр файлов
ПЗ.doc
Скрепер общий вид.bak
Скрепер общий вид.cdw
Скрепер общий вид.cdw.bak
. .doc
Специф.Гидросхемы.doc
Спецификация ковш.doc
Спецификация Общий вид.doc
Элеватор.bak
Элеватор.cdw
Элеватор.cdw.bak
гидросхема измененная 12,12,13.bak
гидросхема измененная 12,12,13.cdw
гидросхема измененная 12,12,13.cdw.bak
ковш.bak
ковш.cdw
ковш.cdw.bak
