Сборник чертежей спецтехника

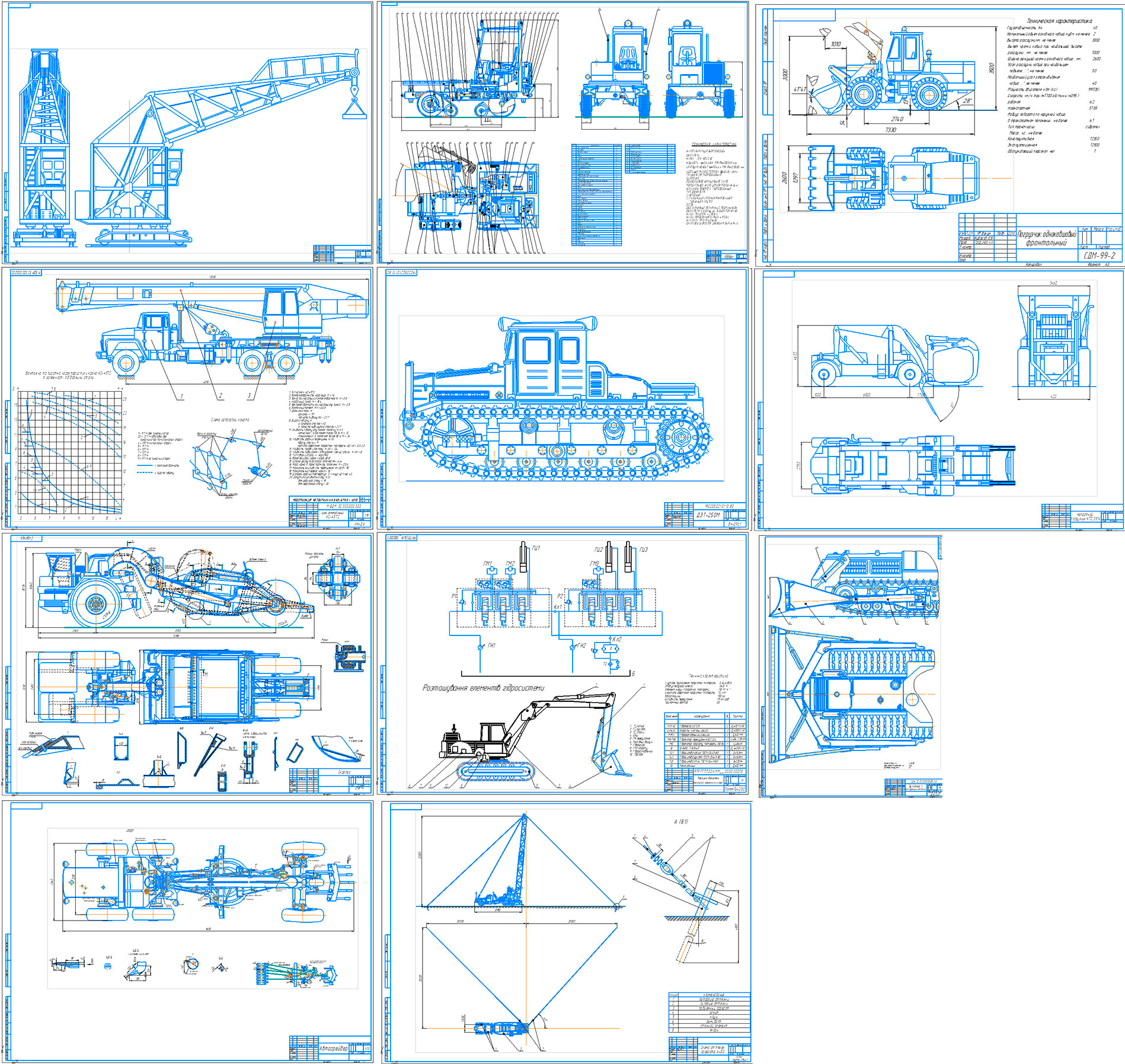

В архиве представлен сборник чертежей, все файлы разные, спецификаций в большинстве своем нет. Все файлы такие точно как на картинке предварительного просмотра. Предоставляется так как есть.

1. Чертеж Автогрейдер с кинематической схемой (привод рабочих органов) вид сверху с габаритными размерами. Кинематическая схема (привод рабочих органов) и виды основных узлов, в том числе коробки управления.

2. Чертеж скрепера и основных узлов, возможно это БелАЗ-531Б, но не факт.

3. Чертеж Лесопогрузчик KTD-3514 (LT) Челюстной КТД-3514

4. Универсальный малогабаритный энергомодуль УМ-4. Компоновка универсального малогабаритного энергомодуля УМ-4, техническая характеристика, спецификация на чертеже.

5. Автомобильный кран КС-4572 на базе КрАЗ. Вантажепідйомність найбільша, т - 16

6. Кран ГПК-5М. Кран стріловий на рейковому ходу з електромагнітом, загальна схема. Кран використовується для сортування металобрухту, може комплектуватись електромагнітом.

7. Гусеничный экскаватор одноковшовый, поворотный, с прямой лопатой

8. Схема оттяжек агрегата А-50 подъемный чертеж якоря, спецификация в чертеже

9. Бульдозер с поворотным отвалом 340см

10. Трактор ДЭТ-250М

11. Чертеж Погрузчик одноковшовый фронтальный 4м3. Номинальный обьем основного ковша, куб.м. не менее 2

Состав: Сборник чертежей Язык документа

Софт: Компас-3D 18

Файлы:
Спецстройпроект/
Спецстройпроект/Автогрейдер.cdw
Спецстройпроект/Автомобильный кран КС-4572.cdw
Спецстройпроект/Агрегат А-50.cdw
Спецстройпроект/Бульдозер.cdw
Спецстройпроект/Кран ГПК-5М.frw
Спецстройпроект/Лесопогрузчик KTD3514 (LT).cdw
Спецстройпроект/Одноковшовый поворотный экскаватор.cdw
Спецстройпроект/Погрузчик на 4м3 два вида.CDW
Спецстройпроект/Скрепер.cdw
Спецстройпроект/Скрепер.doc
Спецстройпроект/Трактор ДЭТ 250М.cdw
Спецстройпроект/Энергомодуль УМ-4.cdw
