Щебнераспределитель на базе ЩРД - 3,5

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Дорожные машины"
На тему: "Проектирование щебнераспределителя на базе ЩРД - 3,5"
Гомель, 2016

Исходные данные:
Длина - 3 900 мм
Ширина - 3 100 мм
Высота - 1 600 мм
Максимальная ширина россыпи - 3,5 м
Рабочая скорость - 3…5 км/ч
Управление механизмами ручное
Привод вала подачи от колёс
Масса 2 100 кг
Объем бункера - не менее 2,1 м.куб.
Ходовые колеса - пневматические

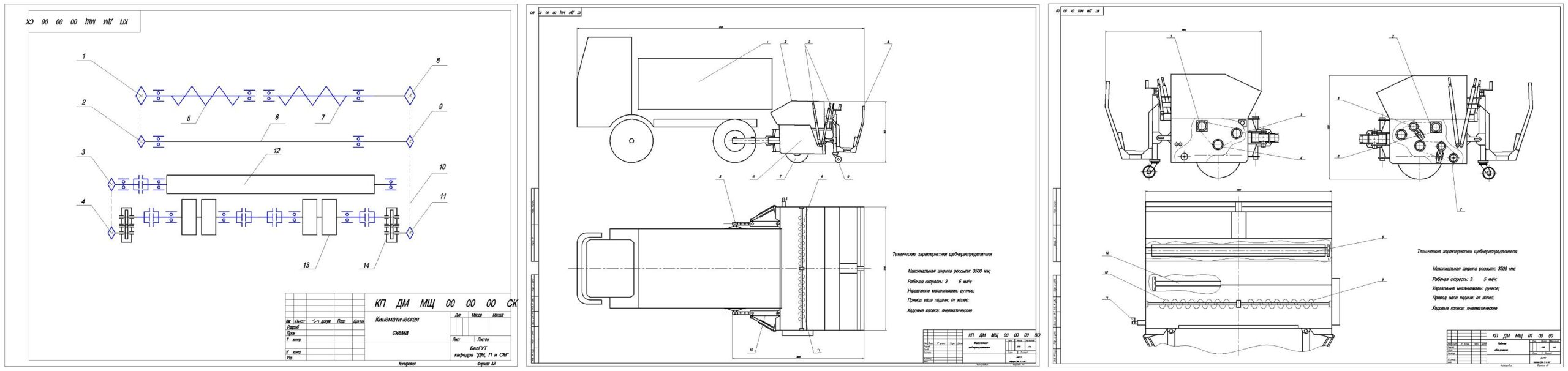

Работа представляет собой модернизацию щебнераспределителя ЩРД - 3,5. В пояснительной записке произведён анализ патентной литературы, произведены расчёты в соответствии с выбранным патентом на модернизацию. Графическая часть содержит общий вид машины, кинематическую схему и рабочее оборудование.

Введение
1 Анализ научно-технической и патентной литературы в области щебнераспределителей
2 Расчет основных параметров щебнераспределителя
2.1 Выбор прототипа
2.2 Определение характеристик заданного щебнераспределителя
2.3 Тяговый расчет заданного щебнераспределителя
2.4 Баланс мощностей
3 Расчет привода рабочих органов щебнераспределителя
4 Мероприятия по энергосбережению, метрология и стандартизация при работе с распределителем щебня
4.1 Энергосбережение
4.2 Метрология и стандартизация
5 Требования техники безопасности к конструкции и эксплуатации щебнераспределителя
Список использованной литературы

Состав: Общий вид (ВО), Рабочее оборудование, Кинематическая схема, Спецификации, ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

ПЗ.docx
Содержание.docx
Спецификация Вид общий.docx
Спецификация Раб оборудование.docx
Спецификация Схема кинематическая.docx
Кинематическая схема.dwg
Общий вид.dwg
Рабочее оборудование.dwg
