Электроснабжение производственной базы

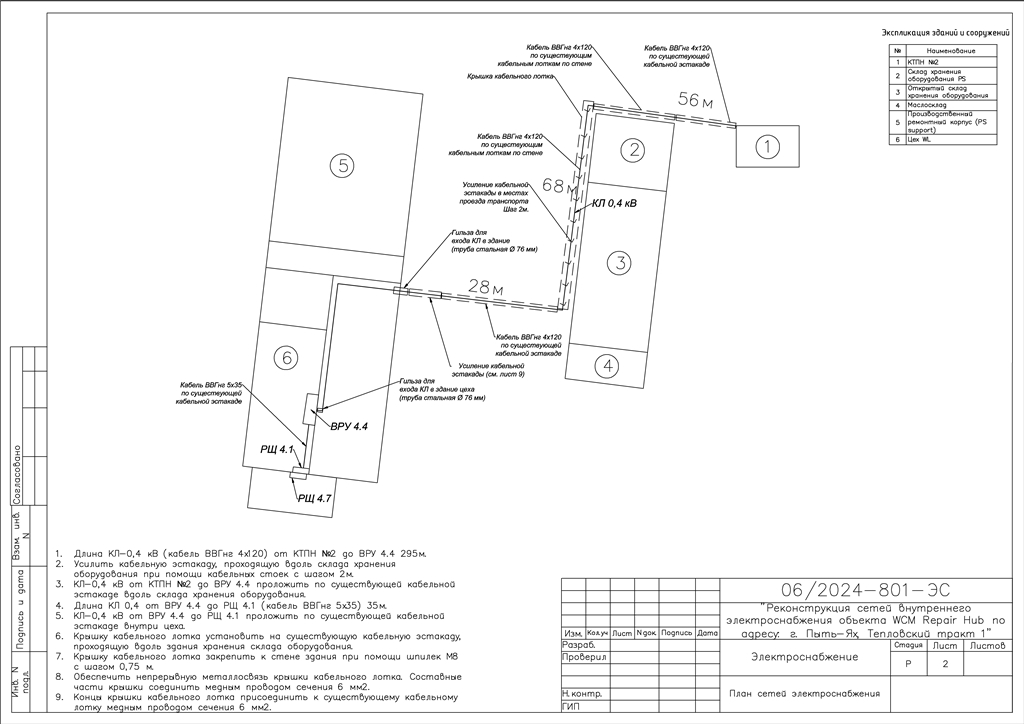

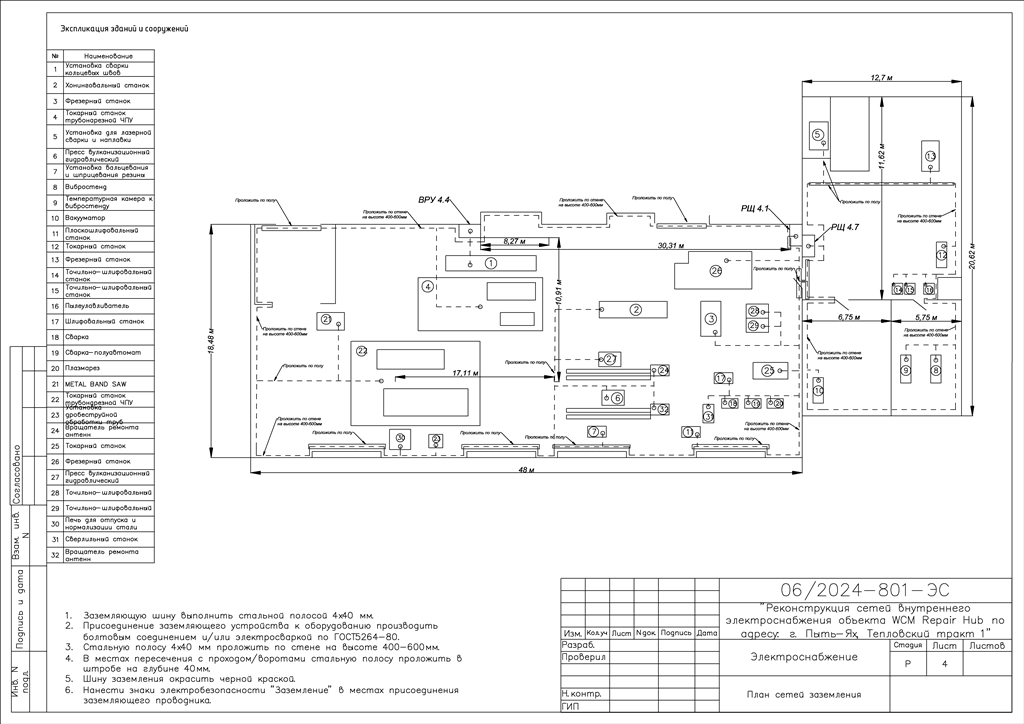

Электроснабжение производственной базы. Схема электроснабжения производственной базы. схема заземления оборудования.

Электропотребители производственного помещения отнесены к III категории по надёжности электроснабжения.
Третья категория электроснабжения предусматривает питание потребителей от од-ного источника. Допустимый перерыв электроснабжения потребителей III категории – не более 24 часов.
3. Потребители электроэнергии и расчет электрических нагрузок.
Основными электроприемниками являются:
- Установка сварки кольцевых швов (Pн=25 кВт) – 1 шт.
- Хонинговальный станок (Pн=15 кВт) – 1 шт.
- Фрезерный станок (Pн=7,5 кВт) – 1 шт.
- Токарный станок трубонарезной ЧПУ (Pн=31 кВт) – 2 шт.
- Установка для лазерной сварки и наплавки (Pн=10,5 кВт) – 1 шт.
- Пресс вулканизационный гидравлический (Pн=20 кВт) – 2 шт.
- Установка вальцевания и шприцевания резины (Pн=2,5 кВт) – 1 шт.
- Вибростенд (Pн=20 кВт) – 1 шт.
- Температурная камера к вибростенду (Pн=18 кВт) – 1 шт.
- Вакууматор (Pн=0,75 кВт) – 1 шт.
- Плоскошлифовальный станок (Pн=1,5 кВт) – 2 шт.
- Токарный станок (Pн=7,5 кВт) – 2 шт.
- Фрезерный станок (Pн=5,5 кВт) – 1 шт.
- Точильно-шлифовальный станок (Pн=2,2 кВт) – 4 шт.
- Пылеулавливатель (Pн=0,75 кВт) – 1 шт.
- Шлифовальный станок (Pн=0,56 кВт) – 1 шт.
- Сварка (Pн=15 кВт) – 1 шт.
- Сварка-полуавтомат (Pн=15 кВт) – 1 шт.
- Плазмарез (Pн=15 кВт) – 1 шт.
- METAL BAND SAW (Pн=1,5 кВт) – 1 шт.
- Установка дробеструйной обработки труб (Pн=1,5 кВт) – 1 шт.
- Вращатель ремонта антенн (Pн=3 кВт) – 2 шт.
- Токарный станок (Pн=7,5 кВт) – 1 шт.
- Фрезерный станок (Pн=18,5 кВт) – 1 шт.
- Печь для отпуска и нормализации стали (Pн=15 кВт) – 1 шт.
- Сверлильный станок (Pн=1,5 кВт) – 1 шт.
- Вентиляция
- Промышленные кондиционеры
- Розетки и освещение

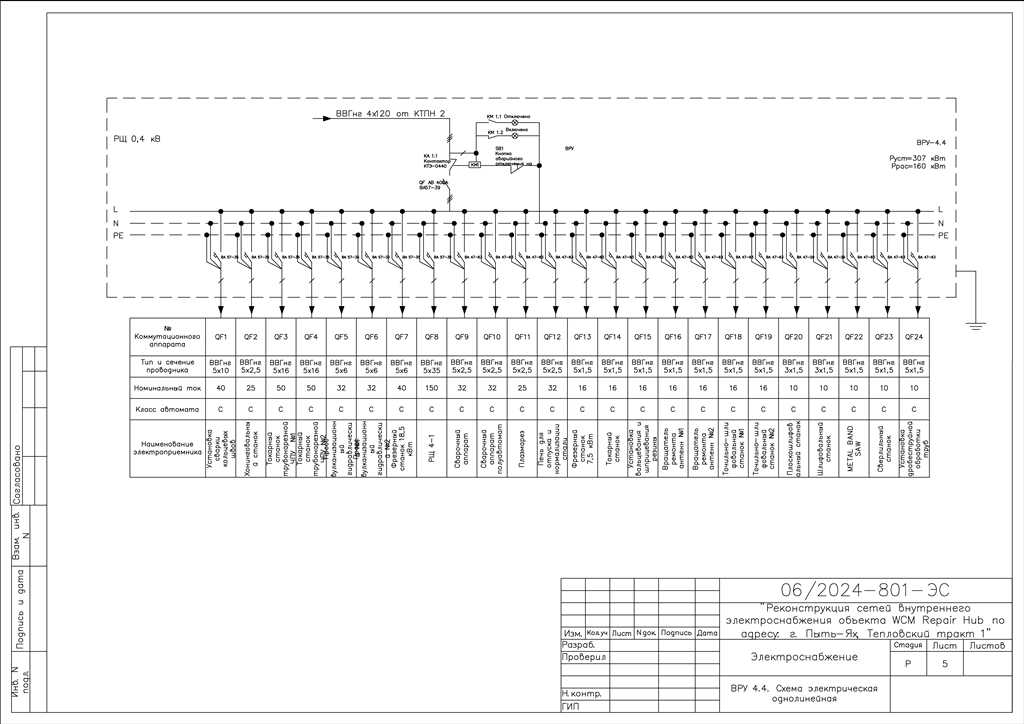

- максимальная установленная мощность электрооборудования составляет: Ру=307 кВт.
- максимальная расчетная мощность электрооборудования составляет: Рр=160 кВт,
Максимальная расчетная мощность может быть снижена в случае сезонного наименьшего потребления электроэнергии.
