Модернизация электроснабжения производственной базы ОАО «Зельвенская сельхозхимия»

БНТУ
Инженерно-педагогический факультет
Дипломный проект на тему "Модернизация электроснабжения производственной базы ОАО "Зельвенская сельхозхимия"
Минск 2015

В данном дипломном проекте произведена модернизация электроснабжения производственной базы ОАО «Зельвенская сельхозхимия». Спроектирована система электроснабжения и электроосвещения, произведен выбор защитной и пусковой аппаратуры, питающих кабелей и проводов, светильников и групповых щитков. Также рассмотрены организационные мероприятия обеспечивающие безопасность работ в электроустановках, произведен технико-экономический расчет и оценка экономической эффективности модернизации. В графической части дипломного проекта изображена однолинейная электрическая схема, осветительная сеть и технико-экономические показатели проекта.

Содержание
Введение 3
1 Специальная часть. Модернизация электроснабжения производственной базы ОАО «Зельвенская сельхозхимия» 5
1.1 Характеристика технологического процесса предприятия 5
1.1.1 Технологический процесс предприятия 5
1.1.2 Требования технологического процесса к надежности системы электроснабжения 6
1.1.3 Внешнее и внутреннее электроснабжение предприятия 8
1.2 Реконструкция системы электроснабжения производственной базы 10
1.2.1 Выбор защитной аппаратуры 10
1.2.2 Выбор ответвлений к электроприёмникам 14
1.2.3 Расчет электрических нагрузок 17
1.2.4 Разработка схемы силовой сети 21
1.3 Расчет системы освещения производственной базы 23
1.3.1 Светотехнический расчет системы общего равномерного освещения 23
1.3.2 Расчет системы эвакуационного освещения 26
1.3.3 Расчет осветительной сети и выбор защитных аппаратов 28
1.4 Релейная защита и автоматика 36
1.4.1 Выбор типов защит и их аппаратное обеспечение 36
2 Экономическая часть 41
2.1 Смета затрат по реконструкции 41
2.2 Оценка экономической эффективности реконструкции системы электроснабжения ОАО «Зельвенская сельхозхимия» 43
3 Охрана труда 45
3.1 Организационные мероприятия обеспечивающие безопасность работ в электроустановках. Окончание работы, сдача - приемка рабочего места 45
3.2 Мероприятия по охране окружающей среды 51
Литература 53

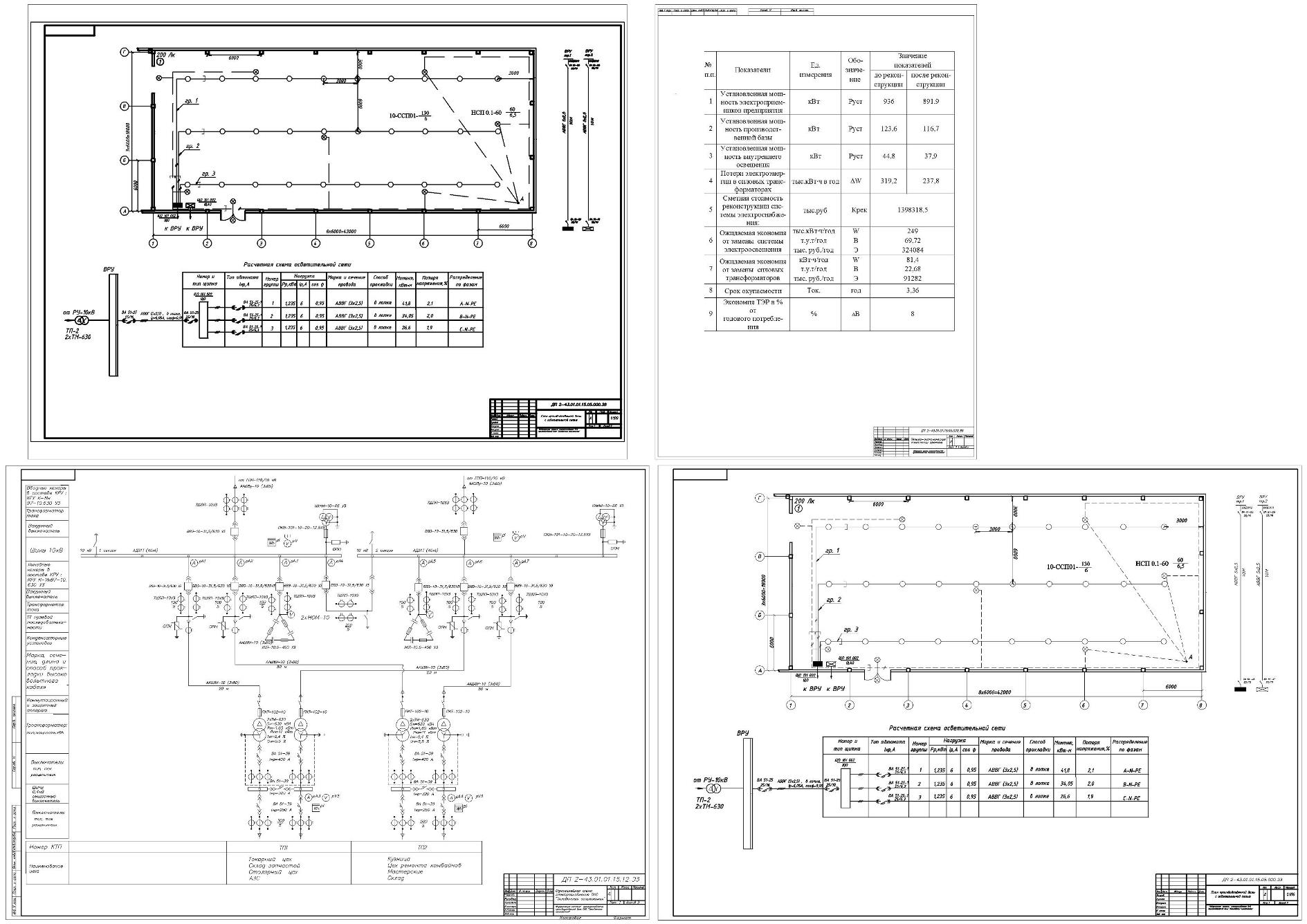

Состав: однолинейная схема электроснабжения (ЭЗ), план производственной базы с осветительной сетью (ЭЗ), технико-экономические показатели проекта (ЭЗ) Язык документа

Софт: AutoCAD 2015

Каталог / Инженерные системы / Электроснабжение и освещение / Модернизация электроснабжения производственной базы ОАО «Зельвенская сельхозхимия»

Просмотр файлов
7.孨-᪨ ⥫.dwg
АННОТАЦИЯ.doc
В.2 Схема эл.снабжения.dwg
В.5- Освещение.dwg
Ведомость документации.docx
ПЗ.docx
