Шредер промышленный

Шредер промышленный

300

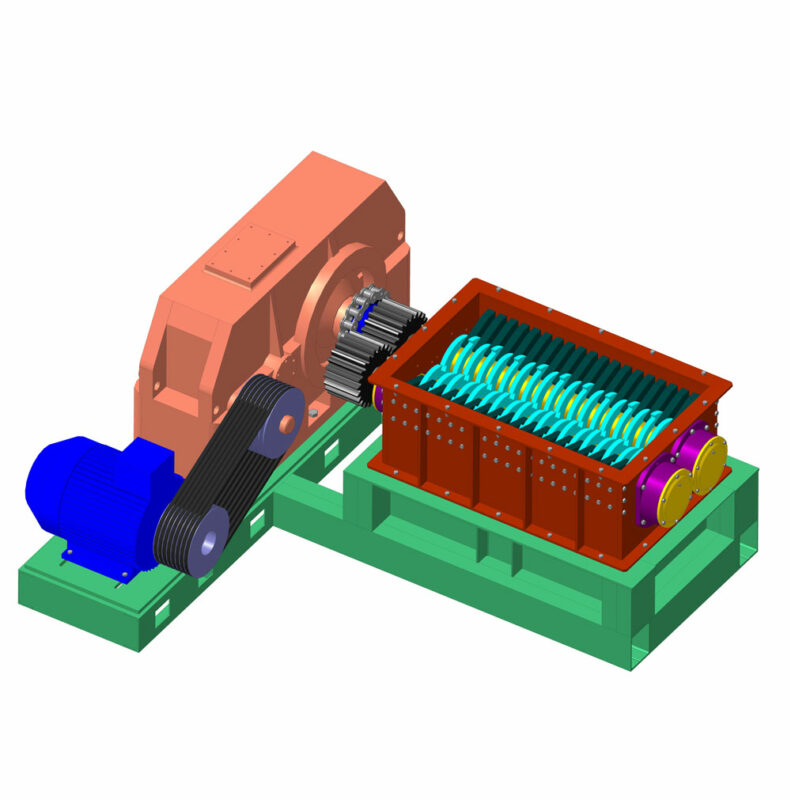

Комплект чертежей для изготовления промышленного шредера, с помощью которого можно измельчать промышленный мусор, ветки, пластмассовые и резиновые изделия. Рабочие размеры 500х800 мм.

1 Частота вращения валков 150 об/мин
2 Фракция размола материалла 0...20мм.
3 Обьем загрузочного бункера 0.5м
4 Двигатель 1500об/мин; 30кВт.
5 Шестерни смазать солидолом синтетическим ГОСТ 4366-76
6 Все наружные поверхности грунтовать в два слоя Грунтом ГФ-021 ГОСТ 25029-82 и окрасить в один слой краской ПФ-115 ГОСТ 6465-76
7 На ременную передачу и шестерни установить ограждения.

3D Модели веткоизмельчитель. измельчитель Измельчитель большой линии экструдора шредер

Автор

user-9983497

Дата

27.11.2024

Язык

Русский

Состав

3D Сборка, чертежи

Софт

КОМПАС-3D 17 Как открыть?

Содержимое архива

01 Рама
- 01 Швеллер.m3d
- 02 Перемычка.m3d
- 03Стойка.m3d
- 04 Стенка.m3d
- 05 Стенка _ Ш 01.05.cdw
- 05 Стенка.m3d
- 06 Пластина.m3d
- 07 Швеллер _ Ш 01.07.cdw
- 07 Швеллер.m3d
- 08 Ребро _ Ш 01.08.cdw
- 08 Ребро.m3d
- 09 Плита привода _ Ш 01.09.cdw
- 09 Плита редуктора.m3d
- 10 Бобышка _ Ш 01.10.cdw
- 10 Бобышка.m3d
- Рама _ Ш 01.00 СБ.cdw
- Рама _ Ш 01.00 СБ.spw
- Рама СБ.a3d
- Разное
  - Подкова.m3d
Цепь 50.8
- Звено.m3d
- Пластина.m3d
- Цепь.a3d
02 Вал ведущий
- 01 Вал ведущий _ Ш 02.01.cdw
- 01 Вал ведущий.m3d
- 02 Нож _ Ш 02.02.cdw
- 02 Нож трёхзубый.m3d
- 03 Втулка _ Ш 02.03.cdw
- 03 Втулка.m3d
- 04 Втулка распорная _ Ш 02.04.cdw
- 04 Втулка распорная.m3d
- 05 Корпус подшипника _ Ш 02.05.cdw
- 05 Корпус подшипника.m3d
- 06 Крышка глухая _ Ш 02.06.cdw
- 06 Крышка глухая.m3d
- 07 Крышка сквозная _ Ш 02.07.cdw
- 07 Крышка сквозная.m3d
- 08 Шестерня _ Ш 02.08.cdw
- 08 Шестерня.m3d
- 09 Полумуфта _ Ш 02.09.cdw
- 09 Полумуфта вала.m3d
- 10 Шайба _ Ш 02.10.cdw
- 10 Шайба.m3d
- 11 Шпонка _ Ш 02.11.cdw
- 11 Шпонка.m3d
- Вал ведущий _ Ш 02.00 СБ.spw
- Вал ведущий СБ.a3d
- Вал ведущий СБ.cdw
- Нож.m3d
- Полумуфта.cdw
03 Вал ведомый
- 01 Вал ведомый _ Ш 03.01.cdw
- 01 Вал ведомый.m3d
- 03 Шестерня _ Ш 03.08.cdw
- 08 Шестерня.m3d
- 09 Втулка _ Ш 03.09.cdw
- 09 Втулка крайняя.m3d
- 10 Шайба _ Ш 03.10.cdw
- 10 Шайба.m3d
- 11 Шпонка _ Ш 03.11.cdw
- 11 Шпонка.m3d
- Вал ведомый _ Ш 03.00 СП.spw
- Вал ведомый СБ.a3d
- Вал ведомый СБ.cdw
04 Корпус
- 01 Стенка боковая.m3d
- 01 Стенка поперечная _ Ш 04.01.cdw
- 02 Стенка продольная _ Ш 04.02.cdw
- 02 Стенка продольная левая.m3d
- 03 Пластина _ Ш 04.03.cdw
- 03 Пластина.m3d
- 04 Пластина _ Ш 04.04.cdw
- 04 Пластина.m3d
- 05 Ребро.m3d
- 06 Стенка продольная _ Ш 04.06.cdw
- 06 Стенка продольная правая.m3d
- Корпус _ Ш 04.00 СБ.spw
- Корпус СБ.a3d
- Корпус СБ.cdw
07 Стенка
- 01 Стенка _ Ш 07.01.cdw
- 01 Стенка.m3d
- 02 Пластина _ Ш 07.02.cdw
- 02 Пластина.m3d
- Стенка сьемная _ Ш 07.00 СБ.cdw
- Стенка сьемная _ Ш 07.00 СП.spw
- Стенка сьемная СБ.a3d
08 Бункер
- 01 Стенка.m3d
- 02 Стенка.m3d
- 03 Стенка _ Ш 08.03.cdw
- 03 Стенка _ Ш 08.03.m3d
- 04 Стенка _ Ш 08.04.cdw
- 04 Стенка _ Ш 08.04.m3d
- 05 Уголок поперечный _ Ш 08.05.cdw
- 05 Уголок поперечный.m3d
- 06 Уголок продольный.m3d
- Бункер _ Ш 08.00 СП.spw
- Бункер СБ.a3d
- Бункер СБ.cdw
- Конус.m3d
Разное
- Корпус подшипника верх.m3d
- Корпус подшипника низ.m3d
- Корпус подшипника.a3d
- Крышка глухая.m3d
- Крышка сквозная.m3d
01 Отбойник _ Ш 00.01.cdw
01 Отбойник.m3d
02 Шкив редуктора _ Щ 00.02.cdw
02 Шкив редуктора.m3d
03 Шкив двигателя _ Щ 00.03.cdw
03 Шкив двигателя.m3d
04 Полумуфта редуктора _ Ш 00.04.cdw
04 Полумуфта редуктора.m3d
Редуктор Ц2У400НМ.m3d
Ремень Б2000.m3d
Шестерня.cdw
Шрёдер _ Ш 00.00 СП.spw
Шрёдер СБ.cdw
ШРЕДЕР СБ.a3d
Электродвигатель 30кВт 1500 об.m3d
