Конкурс асов 3D-моделирования

Скрепер прицепной

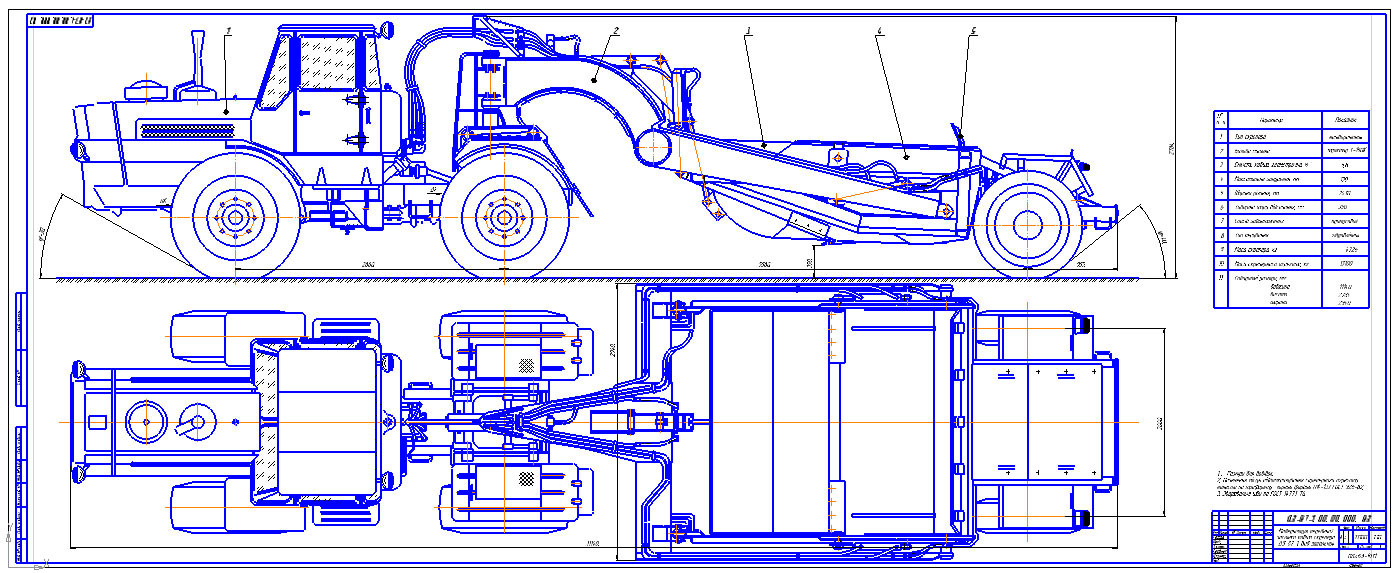

Скрепер прицепной два вида (сверху и сбоку), а так же тяговая рама и ковш в двух видах. Модернизация передней заслонки ковша скрепера ДЗ-87-1

Техническая характеристика:
Тип скрепера полуприцепной
Базовая машина трактор Т-150К
Емкость ковша, геометрическая, 5,8 м3
Максимальное погружение, мм 130
Ширина резки, мм 2430
Толщина слоя отсыпки, мм 350
Способ загрузки принудительный
Тип управления гидравлический
Масса скрепера, кг 4726
Масса скреперного агрегата, кг 13100

Состав: Рама тягова, Ковш (сверху, сбоку), Язык документа

Софт: КОМПАС-3D, CDW

Сайт: www

Файлы:
ковш(видзбоку).cdw
Ковш(сверху).frw
Рама тягова.cdw
ВО.cdw
