Скрепер с элеваторной загрузкой ковша

Дальневосточный государственный университет путей сообщения
Кафедра транспортно-технологические комплексы
Курсовая работа по дисциплине "Строительно-дорожные машины"
На тему "Скрепер со скребковым элеватором"
Хабаровск 2015

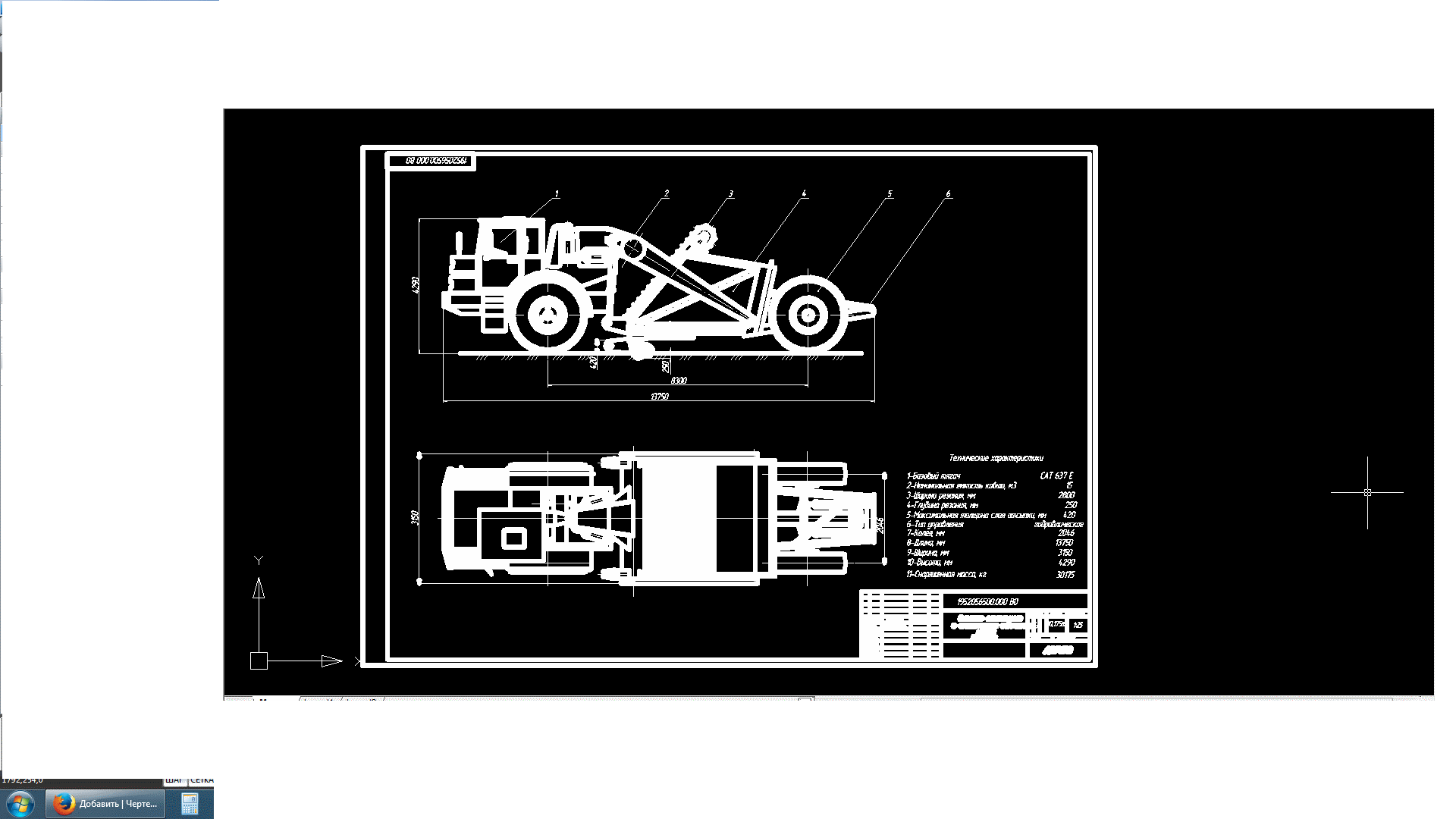

Курсовой проект по расчету скрепера со скребковым элеватором содержит пояснительную записку объемом 59 страниц, а также графическую часть, объем которой составляет 3 листа чертежей формата А2. Графическая часть содержит чертеж общего вида скрепера при рабочем и промежуточном положениях рабочего оборудования; сборочный чертеж рабочего оборудования скрепера – ковша; сборочный чертеж элеватора с ковшом.

Содержание

Введение
1. Обзор и анализ существующих конструкций
2.Определение основных параметров скрепера
2.1. Предварительный подбор базового тягача
2.2.Определение нагрузок от сил тяжести
2.3.Определение геометрических параметров ковша
2.4.Тяговый расчет скрепера
2.5.Производительность скрепера
3. Расчеты основных механизмов
3.1.Расчет механизма ковша
3.2. Расчет механизма открывания днища ковша
3.3. Расчет механизма разгрузки ковша
3.4. Расчет механизма загрузки ковша
4. Прочностные расчеты рабочего оборудования
4.1. Расчет на прочность подножевой плиты
4.2. Расчет на прочность скребка элеватора
4.3. Расчет поворотно-сцепного устройства
5. Гидравлическая схема
Заключение
Список литературы

Состав: Скрепер (ВО), Ковш (СБ), Элеватор (СБ), Спецификация, ПЗ Язык документа

Софт: AutoCAD 8

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Скрепер с элеваторной загрузкой ковша

Ковш.dwg
Общий вид.dwg
ПЗ.docx
Спецификация.dwg
Элеватор.dwg
