Скрепер полуприцепной с элеваторной загрузкой ковш 5м3

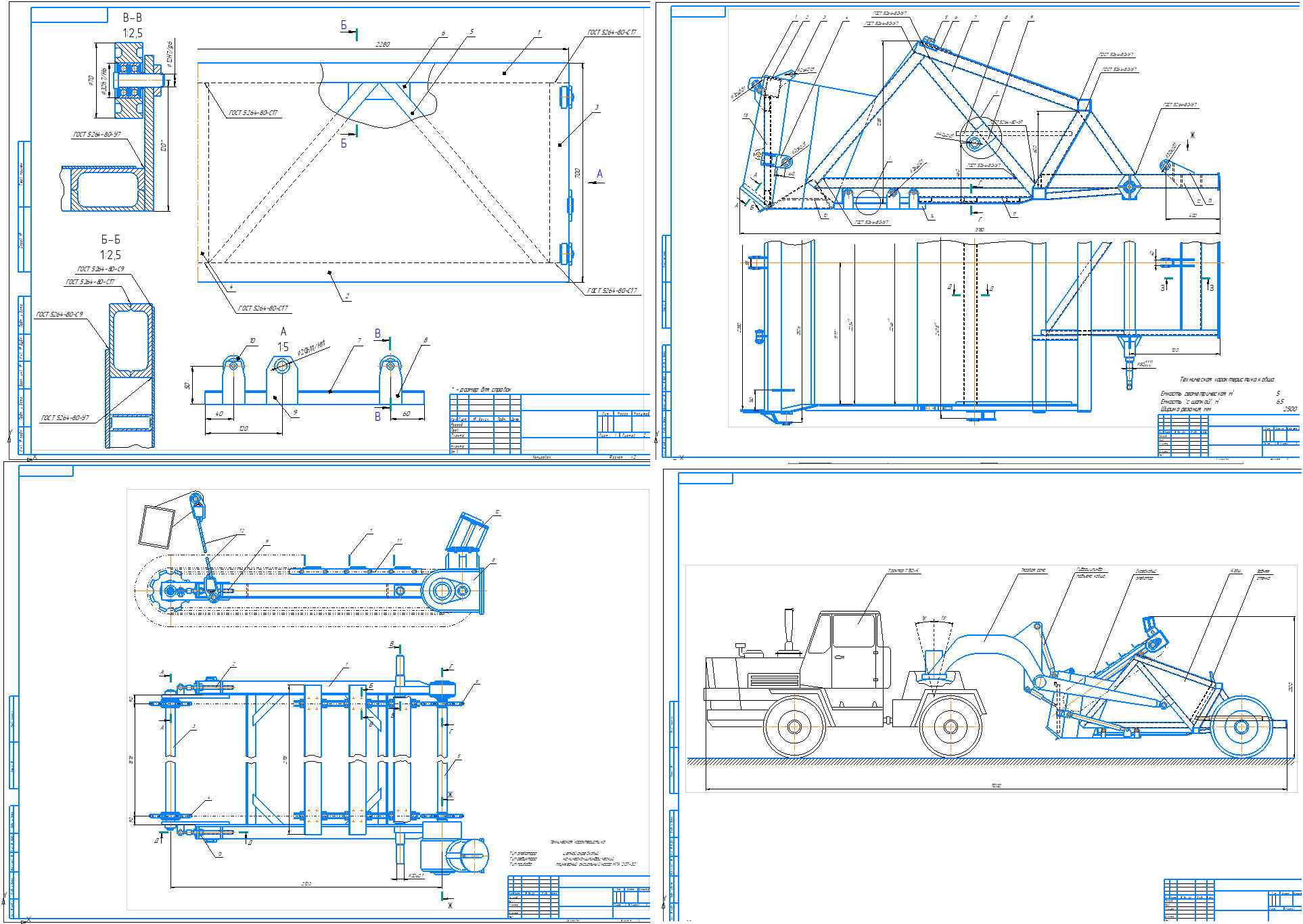

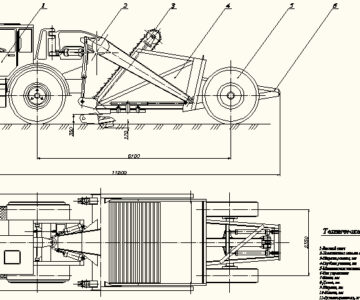

Дипломный проект по специальности ПСМ. Проект скрепера с элеваторной загрузкой ковша. Графическая часть - 11 листов формата А1. В дипломном проекте проводится, на базе выпускаемых отечественной промышленностью СКРЕПЕРОВ, модернизация. Скрепер оборудывается скребковым элеватором для механизации загрузки. Это позволяет работать скреперу на сыпучих грунтах и грунтах с малой призмой волочения, а так же заполнять ковш «с шапкой» без использования толкача. Данная модернизация позволяет наиболее полно использовать потенциал скрепера, делает его универсальным и увеличивает производительность.

Техническая характеристика ковша
Емкость геометрическая, м 5
Емкость "с шапкой", м 6,5
Ширина резания, мм 2500

Содержание
Реферат 6
THE ABSTRACT 7
Введение 8
1. Анализ существующих конструкций 9
1.1 Классификация скреперов 9
1.2 Анализ существующих конструкций 10
1.3 Техническое предложение 19
2. Технологическая часть 21
2.1 Анализ возможности и целесообразности восстановления 21
2.2 Ручные газо- и электросварочные работы 23
2.3 Автоматическая наплавка 27
2.4 Маршрутная карта 30
2.5 Операционная карта 30
2.6 Расчёт режимов и техническое нормирование операции
«Наплавка посадочных мест под подшипники вала ступицы
в среде защитных газов (СО2)» 32
3. Конструкторская часть 36
3.1 Расчёт металлоконструкций тяговой рамы скрепера 36
3.2 Расчёт опорной ножки на устойчивость 40
4. Экологическая экспертиза производства работ 41
5. Экономическая часть. Расчёт эффективности эксплуатации
прицепного катка на пневмошинах 67
5.1 Исходные данные 67
5.2 Калькуляция затрат на эксплуатацию скрепера 67
5.2.1 Расчёт расходов на перебазировку 67
5.2 2 Расчёт амортизационных отчислений 68
5.2.3 Расчёт текущих эксплуатационных затрат 69
5.2.4 Расчёт эффективности эксплуатации скрепера 70
5.3 Расчёт капиталовложений при модернизации 70
5.4 Калькуляция затрат на эксплуатацию модернизированного скрепера 71
5.4.1 Расчёт расходов на перебазировку 71
5.4.2 Расчёт амортизационных отчислений 72
5.4.3 Расчёт текущих эксплуатационных затрат 72
5.4.4 Расчёт эффективности эксплуатации скрепера 74
5.5 Экономический эффект от модернизации 74
5.6 Вывод 75
6. Безопасность земляных и дорожно-строительных работ 76
Список литературы 82
