Снегоуборщик СМ-42.00.000СБ

Снегоуборщик СМ-42.00.000СБ предназначен для уборки снега с дорог, тротуаров и других площадок для универсальных мини погрузчиков типа Bobcat, Komatsu, MUSTANG, NEW HOLLAND, ТСМ, CASE, DOOSAN, LOCUST, МКСМ-800, Sunward, WECAN и других, путем отбрасывания в сторону или погрузки в транспортное средство.

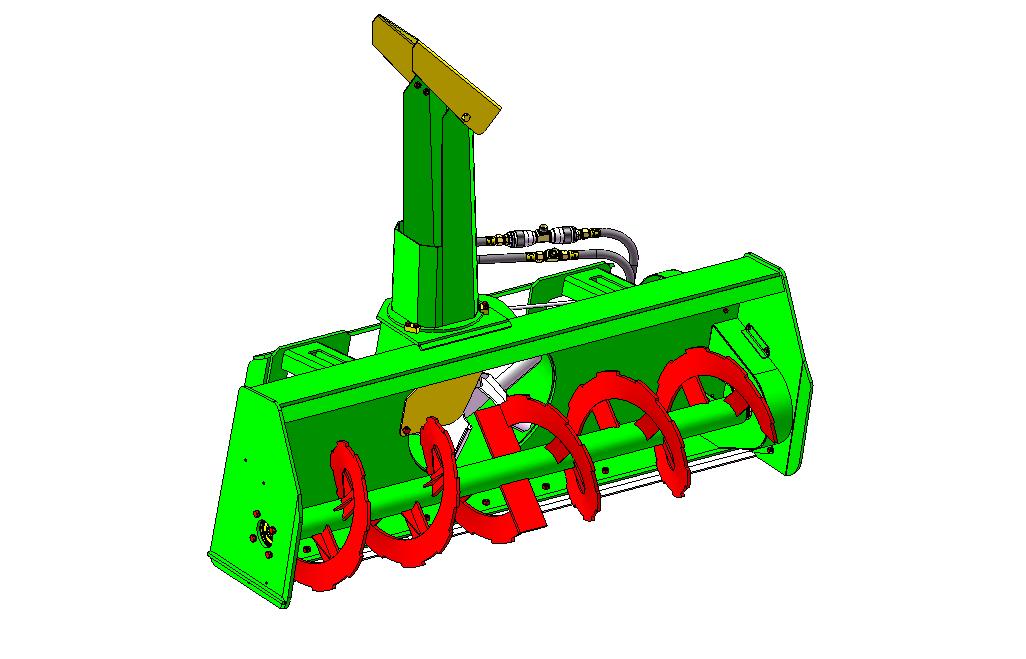

Снегоуборщик представляет собой ковш, на котором смонтированы все узлы и детали. На боковинах ковша с помощью болтов, подшипников 208 и корпусов закреплены полуоси шнека. С правой стороны на полуоси шнека под ограждением с помощью шпонки закреплена ведомая звездочка, которая соединена втулочно-пальцевой цепью ПР25,4 с ведущей звездочкой. На дне ковша винтами закреплены ножи. Сверху на плите ковша тележки с возможностью изменения углового положения закреплен патрубок выбрасывателя снега. На патрубке шарнирно закреплен шибер, имеющий механическую фиксацию угла его расположения с помощью болта.
Внутри кожуха ковша закреплена крыльчатка выбрасывателя снега. Спереди крыльчатка частично закрыта заслонкой.
Крыльчатка закреплена на валу гидромотора MS-80, закрепленного на крышке кожуха ковша, см. рис. 2.
Ведущая звездочка с цепью также закрыты ограждением. Ведущая звездочка закреплена на валу гидромотора MS-200, закрепленного на задней стенке ковша с помощью натяжки.
Гидромоторы соединены между собой штуцерами, рукавами и тройниками.
Сливные рукава соединены с тройником через дроссели, настроенные на необходимые пропускные способности.
Дренажные отверстия гидромоторов соединены с тройником через штуцера и трубопроводы.
Техническая характеристика
1. Максимальная производительность при плотности снега 0,5 т/м3, т/ч
..................................................................................................................... 85
2. Ширина захватываемой зоны снега, м ................................................... 1,7
3. Дальность отброса основной массы снега, м не менее ........................ 5
4. Максимальное рабочее давление, кгс/см2 ................................................ 200
5. Рабочая подача гидравлической жидкости от насоса, л/мин .............. 75
6. Скорость погрузчика при уборке снега не более, км/час ....................... 5
7. Температура эксплуатации, град.С …..…................................. до минус 40
8. Рабочая подача жидкости на гидромотор на шнека, л/мин ................ 27
9. Рабочая подача жидкости на гидромотор выбрасывателя, л/мин ..... 48
10. Диаметр шнека, мм ................................................................................... 400
11. Диаметр рабочего колеса, мм .................................................................. 460
12. Передаточное отношение цепной передачи ....................................... 0,675
13. Скорость вращения шнека, об/мин ......................................................... 200
14. Скорость вращения крыльчатки рабочего колеса, об/мин .................. 600
15. Система крепления к погрузчику …………………………... Bob-Tach
16. Габаритные размеры В×L×Н,мм ....................................... 1740×818×1546
17. Вес снегоочистителя, кг .......................................................................... 400
18. Способ управления гидромоторами ………. ручной с гидрораспределителя
из кабины погрузчика

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
Рукав РВД
Рукав РВД
Рукав РВД
Рукав РВД
СМ-41.02.000СБ Патрубок.SLDASM
СМ-41.05.000СБ Рабочее колесо.SLDASM
СМ-42.00.000СБ Снегоуборщик.SLDASM
СМ-42.01.000СБ Ковш.SLDASM
СМ-42.01.100-01СБ Кронштейн.SLDASM
СМ-42.01.100СБ Кронштейн.SLDASM
СМ-42.03.000СБ Шнек.SLDASM
СМ-42.04.000СБ Ограждение.SLDASM
СМ-42.06.000СБ Ограждение.SLDASM
СМ-42.07.000 СБ Трубопровод.SLDASM
СМ-42.08.000 СБ Трубопровод.SLDASM
СМ-42.08.000СБ Натяжка.SLDASM
Болт М10-8gх10.36.01 ГОСТ 7798-70.SLDPRT
Болт М12-8gх16.36.019 ГОСТ 7798-70.SLDPRT
Болт М12-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Болт М12-8gх50.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх16.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх25.36.019 ГОСТ 7798-70.SLDPRT
1.12-6g30.56.019 17475-80.SLDPRT
Гайка 12-22х1,5.SLDPRT
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гидромотор MS-200 M+S Hydraulic.SLDPRT
Гидромотор MS-80 M+S Hydraulic.SLDPRT
Деталь1.SLDPRT
Дроссель VSRB 12) 1-2'' BSP ООО ГИДРОНТ.SLDPRT
Кольцо А50 ГОСТ 13940-86.SLDPRT
Кольцо В80 ГОСТ 13941-86.SLDPRT
Кольцо СП 68х
Масленка 1.2.Ц
Муфта МЕ-12.SLDPRT
Ниппель 12.SLDPRT
ПК-1.07.002 Гайка S-19-16х1,5.SLDPRT
ПК-1.07.003 Ниппель.SLDPRT
Подшипник 208 ГОСТ8338-75.SLDPRT
Рукав 12 (2SN) 400= ГОСТ 6286.SLDPRT
Рукав 12 (2SN) 40Х ГОСТ 6286.SLDPRT
Рукав 12 (2SN) 450 ГОСТ 6286.SLDPRT
СМ-41.00.001 Отбойник.SLDPRT
СМ-41.00.002 Ось.SLDPRT
СМ-41.00.003 Прижим.SLDPRT
СМ-41.00.004 Нож.SLDPRT
СМ-41.00.005 Корпус.SLDPRT
СМ-41.00.006 Кольцо.SLDPRT
СМ-41.00.007 Проставка.SLDPRT
СМ-41.00.008 Крышка.SLDPRT
СМ-41.00.011 Шайба стопорная 8.SLDPRT
СМ-41.00.012-01 Фитинг ввертной 22х1,5.SLDPRT
СМ-41.00.012 Фитинг ввертной 22х1,5.SLDPRT
СМ-41.00.013-01 Шайба медная22.SLDPRT
СМ-41.00.013-02 Шайба медная14.SLDPRT
СМ-41.00.013 Шайба медная22.SLDPRT
СМ-41.00.014-01СБ Тройник 1-2.SLDPRT
СМ-41.00.014 Тройник 22х1,5.SLDPRT
СМ-41.00.015 Штуцер.SLDPRT
СМ-41.00.016 Тройник.SLDPRT
СМ-41.01.001 Стенка задняя.SLDPRT
СМ-41.01.002-01 Боковина.SLDPRT
СМ-41.01.002 Боковина.SLDPRT
СМ-41.01.003 Дно.SLDPRT
СМ-41.01.004 Ребро-указатель.SLDPRT
СМ-41.01.005 Направляющая.SLDPRT
СМ-41.01.006 Плита.SLDPRT
СМ-41.01.007 Обечайка.SLDPRT
СМ-41.01.008 Стенка.SLDPRT
СМ-41.01.009-01 Стенка.SLDPRT
СМ-41.01.009 Стенка.SLDPRT
СМ-41.01.010 Стенка.SLDPRT
СМ-41.01.011 Отбойник.SLDPRT
СМ-41.01.012 Накладка.SLDPRT
СМ-41.01.013-01 Распорка Шеллер ГОСТ 8278-83.SLDPRT
СМ-41.01.013 Распорка Шеллер ГОСТ 8278-83.SLDPRT
СМ-41.01.101-01 Стенка задняя.SLDPRT
СМ-41.01.101 Стенка задняя.SLDPRT
СМ-41.01.102 Боковина.SLDPRT
СМ-41.02.001 Фланец.SLDPRT
СМ-41.02.002 Патрубок.SLDPRT
СМ-41.02.003 Стенка.SLDPRT
СМ-41.02.004 Упор.SLDPRT
СМ-41.04.002 Стенка.SLDPRT
СМ-41.04.003 Ушко.SLDPRT
СМ-41.04.004 Стенка.SLDPRT
СМ-41.05.001 Диск.SLDPRT
СМ-41.05.002 Лопасть.SLDPRT
СМ-41.05.003 Втулка.SLDPRT
СМ-41.05.004 Косынка.SLDPRT
СМ-41.07.001 Патрубок.SLDPRT
СМ-41.08.001 Основание.SLDPRT
СМ-41.08.001 Патрубок.SLDPRT
СМ-42.00.008 Звездочка 25х25,4.SLDPRT
СМ-42.00.010 Звездочка 37х25,4.SLDPRT
СМ-42.01.001 Стенка задняя.SLDPRT
СМ-42.01.002 Боковина.SLDPRT
СМ-42.01.003 Дно.SLDPRT
СМ-42.01.004 Ребро-указатель.SLDPRT
СМ-42.01.005 Направляющая.SLDPRT
СМ-42.01.006 Плита.SLDPRT
СМ-42.01.011 Отбойник.SLDPRT
СМ-42.01.101-01 Стенка задняя.SLDPRT
СМ-42.01.101 Стенка задняя.SLDPRT
СМ-42.03.001 Вал Труба 83х10 ГОСТ 8734-75.SLDPRT
СМ-42.03.002 Полуось.SLDPRT
СМ-42.03.003 Полуось.SLDPRT
СМ-42.03.004-01 Лопасть винтовая .SLDPRT
СМ-42.03.004 Виток шнека.SLDPRT
СМ-42.03.004 Косынка.SLDPRT
СМ-42.03.004 Лопасть винтовая .SLDPRT
СМ-42.03.005 Планка.SLDPRT
СМ-42.03.006-01 Планка.SLDPRT
СМ-42.03.006 Планка.SLDPRT
СМ-42.04.001 Обечайка.SLDPRT
СМ-42.04.002 Стенка.SLDPRT
СМ-42.06.001 Стенка.SLDPRT
СМ-42.06.002 Обечайка.SLDPRT
СМ-42.08.002 Стойка.SLDPRT
СМ-42.08.003 Ребро.SLDPRT
СМ-42.08.004 Шпилька.SLDPRT
Цепь.SLDPRT
Шайба 10.0112 ГОСТ 11371-78.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12.0112 ГОСТ 11371-78.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Шпонка 14х9х36 ГОСТ 23360-78.SLDPRT
Цепь25,4-60\Цепь ПР25,4-60 ГОСТ 13568-97.SLDASM
Цепь25,4-60\Звено внутреннее ПР25,4-60.SLDPRT
Цепь25,4-60\Звено наружное ПР25,4-60.SLDPRT
Цепь25,4-60\Звено Соединительное ПР25,4-60.SLDPRT
Цепь25,4-60
Рукава\ДКМ 16.SLDASM
Рукава\ДКМ 16х90.SLDASM
Рукава\Рукав 4 РВД12 М
Рукава\Гайка S-19-16х1,5.SLDPRT
Рукава\Муфта 6 ОСТ 1 10858-72.SLDPRT
Рукава\Муфта МЕ-8.SLDPRT
Рукава\Ниппель Н-08-19.SLDPRT
Рукава\Ниппель угловой 12-30.SLDPRT
Рукава\Ниппель угловой 12-45.SLDPRT
Рукава\Ниппель угловой 12-60.SLDPRT
Рукава\Ниппель угловой 12.SLDPRT
Рукава\Рукав 12 (2SN) 450, ГОСТ 6286.SLDPRT
Рукава\Рукав 4.SLDPRT
Рукава
