Статический каток

Казанский государственный архитектурно-строительный университет
Кафедра дорожно-строительных машин
Курсовой проект по дисциплине "основы САПР"

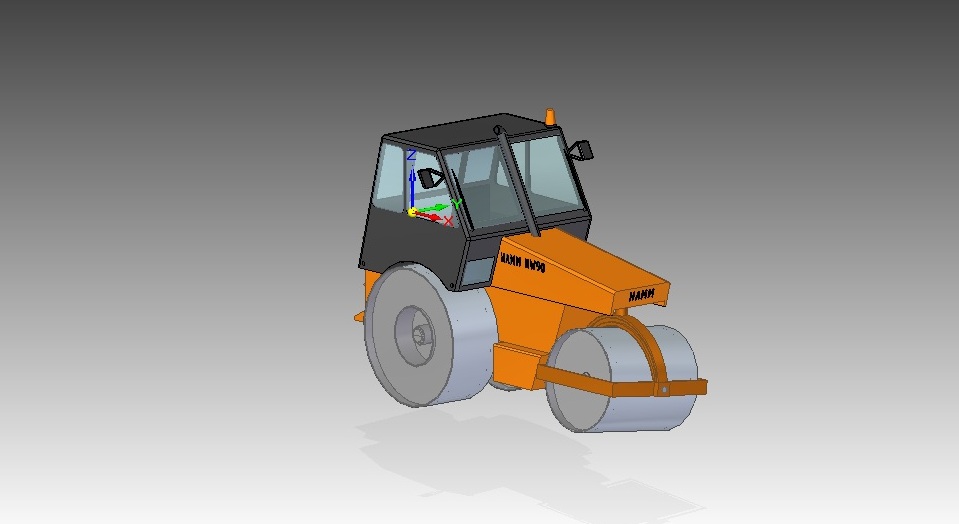

На тему: "3D модели статического катка Hamm HW 90"
Казань 2015

В данном проекте проектируется статический каток фирмы Hamm. Курсовой проект содержит 2 листа формата А1 графической части,3 D модель катка, 11 страниц пояснительной записки.
Технические характеристики
Максимальная рабочая ширина 2020 мм
Радиус поворота (внутренний) 2365 мм
Эксплуатационная масса 10670 кг
Полная масса 30000 кг
Линейная нагрузка (передний валец) 37.2 кг/см
Линейная нагрузка (задний валец) 53.9 кг/см
Двигатель DEUTZ TD 2011 L04 I
Мощность 56.5 кВт
Скорость 0-10.2 км/ч
Резервуар для воды 400 л
Ширина вальца (передний) 1100 мм
Ширина вальца (задний) 610 мм
Количество вальцев 3 шт
Длина 4890 мм
Ширина 2020 мм
Высота 3220 мм

Состав: Каток (ВО),Виды катка,Спецификация,3D модель,ПЗ. Язык документа

Софт: Solid Edge ST5

Файлы:
Зад
КРУГ.par
Кузов.par
мигалка.par
палец.par
Перед
Перед.par
перед.дуга.par
пояснилка.docx
Сборка1.asm
Сборка1.cfg
Сборка1.dft
стекло бок1.par
стекло дверь верх1.par
стекло дверь низ.par
стекло зад мал.par
стекло зад мал2.par
стекло зад.par
стекло перед 2.par
стекло перед низ1.par
стекло перед низ2.par
стекло перед.par
Шайба.par
боковое стекло 2.par
боковое стекло.par
Болт.par
гвоздик.par
Дверь.par
дворник 1.par
дворник 2.par
дворник 3.par
