Каток прицепной прикатной

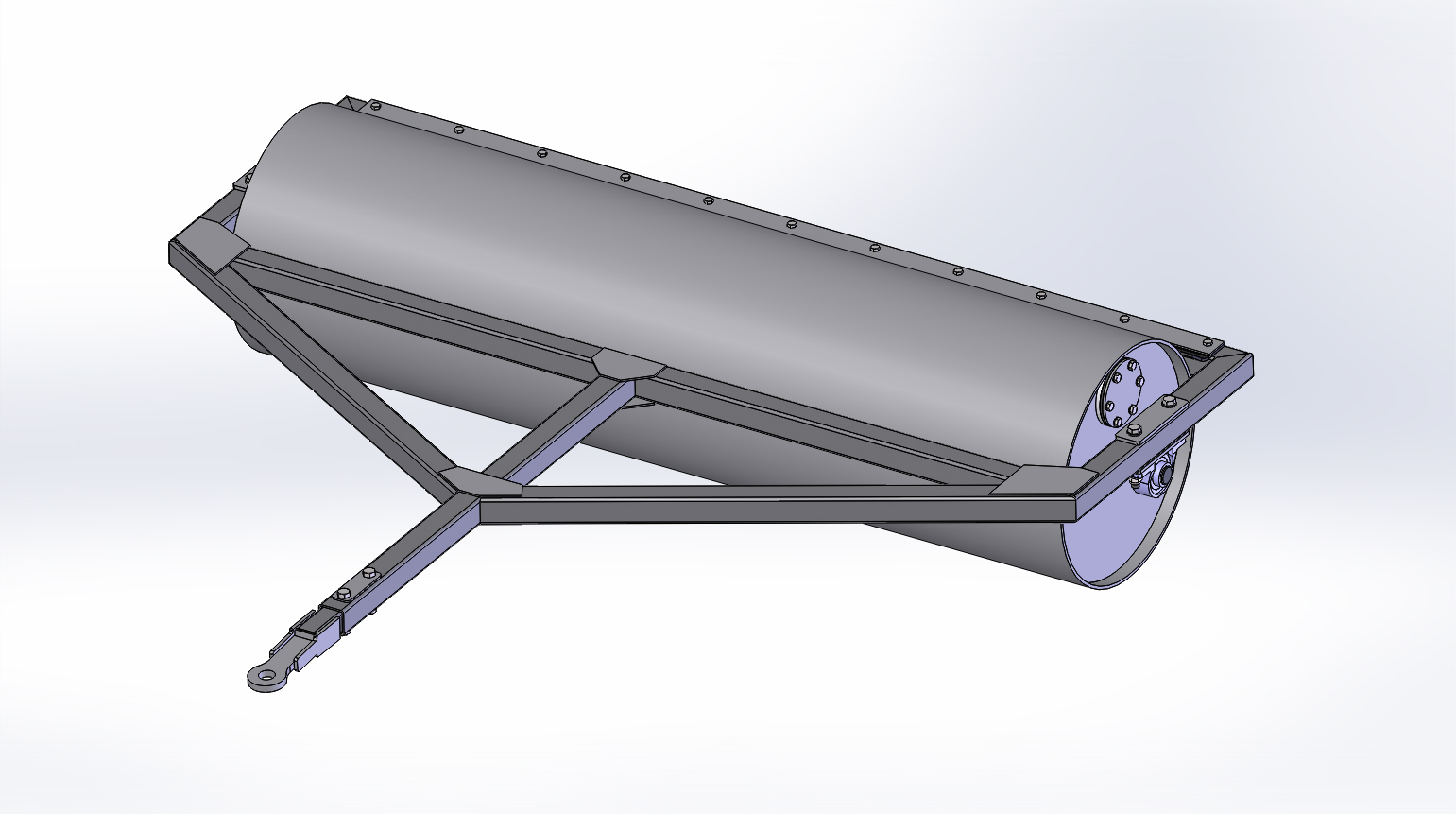

Каток прицепной прикатной служит для уплотнения конных манежей после прохаждения равнялки по полю. Может прицепляться как к ровнялки так и использоваться отдельно. Каток имеет два лючка для заливки воды или засыпки песка для утяжеления. Максимальный объем заливаемый воды в каток-200 литров. Максимальная масса засыпки песка в каток-200 кг. Имеет два варианта сцепки: проушину под палец с диаметром отверстия 35 мм и толщиной 16 мм; сцепку по шар диаметром 50 мм на фаркоп. Диаметр катка-530 мм., длина катка-2000 мм. Габаритные размеры ДхШхВ - 2143х2190х530. Масса с пустым катком-339 кг. Максимальная масса с водой или песком-540 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Сельское хозяйство
Каток прицепной прикатной

01.000 Каток прицепной/

01.000 Каток прицепной/01.000 Каток прицепной.SLDASM

01.000 Каток прицепной/01.000 Каток прицепной.SLDDRW

01.000 Каток прицепной/01.000 Каток прицепной.spfpdm

01.000 Каток прицепной/01.001 Шайба.SLDDRW

01.000 Каток прицепной/01.001 Шайба.SLDPRT

01.000 Каток прицепной/01.002 Очиститель.SLDDRW

01.000 Каток прицепной/01.002 Очиститель.SLDPRT

01.000 Каток прицепной/01.003 Планка прижимная.SLDDRW

01.000 Каток прицепной/01.003 Планка прижимная.SLDPRT

01.000 Каток прицепной/01.100 Рама.SLDASM

01.000 Каток прицепной/01.100 Рама.SLDDRW

01.000 Каток прицепной/01.100 Рама.spfpdm

01.000 Каток прицепной/01.101 Балка.SLDDRW

01.000 Каток прицепной/01.101 Балка.SLDPRT

01.000 Каток прицепной/01.102 Балка.SLDDRW

01.000 Каток прицепной/01.102 Балка.SLDPRT

01.000 Каток прицепной/01.103 Балка.SLDDRW

01.000 Каток прицепной/01.103 Балка.SLDPRT

01.000 Каток прицепной/01.104 Балка.SLDDRW

01.000 Каток прицепной/01.104 Балка.SLDPRT

01.000 Каток прицепной/01.105 Раскос.SLDDRW

01.000 Каток прицепной/01.105 Раскос.SLDPRT

01.000 Каток прицепной/01.106 Накладка.SLDDRW

01.000 Каток прицепной/01.106 Накладка.SLDPRT

01.000 Каток прицепной/01.107 Накладка.SLDDRW

01.000 Каток прицепной/01.107 Накладка.SLDPRT

01.000 Каток прицепной/01.108 Накладка.SLDDRW

01.000 Каток прицепной/01.108 Накладка.SLDPRT

01.000 Каток прицепной/01.109 Пластина.SLDDRW

01.000 Каток прицепной/01.109 Пластина.SLDPRT

01.000 Каток прицепной/01.200 Каток.SLDASM

01.000 Каток прицепной/01.200 Каток.SLDDRW

01.000 Каток прицепной/01.200 Каток.spfpdm

01.000 Каток прицепной/01.201 Крышка.SLDDRW

01.000 Каток прицепной/01.201 Крышка.SLDPRT

01.000 Каток прицепной/01.202 Прокладка.SLDDRW

01.000 Каток прицепной/01.202 Прокладка.SLDPRT

01.000 Каток прицепной/01.210 Барабан.SLDASM

01.000 Каток прицепной/01.210 Барабан.SLDDRW

01.000 Каток прицепной/01.210 Барабан.spfpdm

01.000 Каток прицепной/01.211 Вал.SLDDRW

01.000 Каток прицепной/01.211 Вал.SLDPRT

01.000 Каток прицепной/01.212 Диск.SLDDRW

01.000 Каток прицепной/01.212 Диск.SLDPRT

01.000 Каток прицепной/01.213 Диск.SLDDRW

01.000 Каток прицепной/01.213 Диск.SLDPRT

01.000 Каток прицепной/01.214 Фланец.SLDDRW

01.000 Каток прицепной/01.214 Фланец.SLDPRT

01.000 Каток прицепной/01.215 Обечайка.SLDDRW

01.000 Каток прицепной/01.215 Обечайка.SLDPRT

01.000 Каток прицепной/01.300 Сцепка.SLDASM

01.000 Каток прицепной/01.300 Сцепка.SLDDRW

01.000 Каток прицепной/01.300 Сцепка.spfpdm

01.000 Каток прицепной/01.301 Балка.SLDDRW

01.000 Каток прицепной/01.301 Балка.SLDPRT

01.000 Каток прицепной/01.302 Проушина.SLDDRW

01.000 Каток прицепной/01.302 Проушина.SLDPRT

01.000 Каток прицепной/01.303 Пластина.SLDDRW

01.000 Каток прицепной/01.303 Пластина.SLDPRT

01.000 Каток прицепной/01.304 Пластина.SLDDRW

01.000 Каток прицепной/01.304 Пластина.SLDPRT

01.000 Каток прицепной/01.305 Заглушка.SLDDRW

01.000 Каток прицепной/01.305 Заглушка.SLDPRT

01.000 Каток прицепной/01.400 Сцепка.SLDASM

01.000 Каток прицепной/01.400 Сцепка.SLDDRW

01.000 Каток прицепной/01.400 Сцепка.spfpdm

01.000 Каток прицепной/01.401 Балка.SLDDRW

01.000 Каток прицепной/01.401 Балка.SLDPRT

01.000 Каток прицепной/Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT

01.000 Каток прицепной/Болт М10-6gх75.88.019 ГОСТ 7798-70.SLDPRT

01.000 Каток прицепной/Болт М10-6gх90.88.019 ГОСТ 7798-70.SLDPRT

01.000 Каток прицепной/Болт М16-6gх130.88.019 ГОСТ 7798-70.SLDPRT

01.000 Каток прицепной/Болт М16-6gх90.88.019 ГОСТ 7798-70.SLDPRT

01.000 Каток прицепной/Гайка M10-6H.8.NF ГОСТ Р 50273-92.SLDPRT

01.000 Каток прицепной/Гайка M16-6H.8.NF ГОСТ Р 50273-92.SLDPRT

01.000 Каток прицепной/Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Каток прицепной/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Каток прицепной/Замковое устройство AK 7 D (#50) 1224339.SLDPRT

01.000 Каток прицепной/Корпусной подшипник UCP 208.SLDPRT

01.000 Каток прицепной/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Каток прицепной/Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Каток прицепной/Шайба A.10.01.019 ГОСТ 6958-78.SLDPRT

01.000 Каток прицепной/Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT

01.000 Каток прицепной/Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
