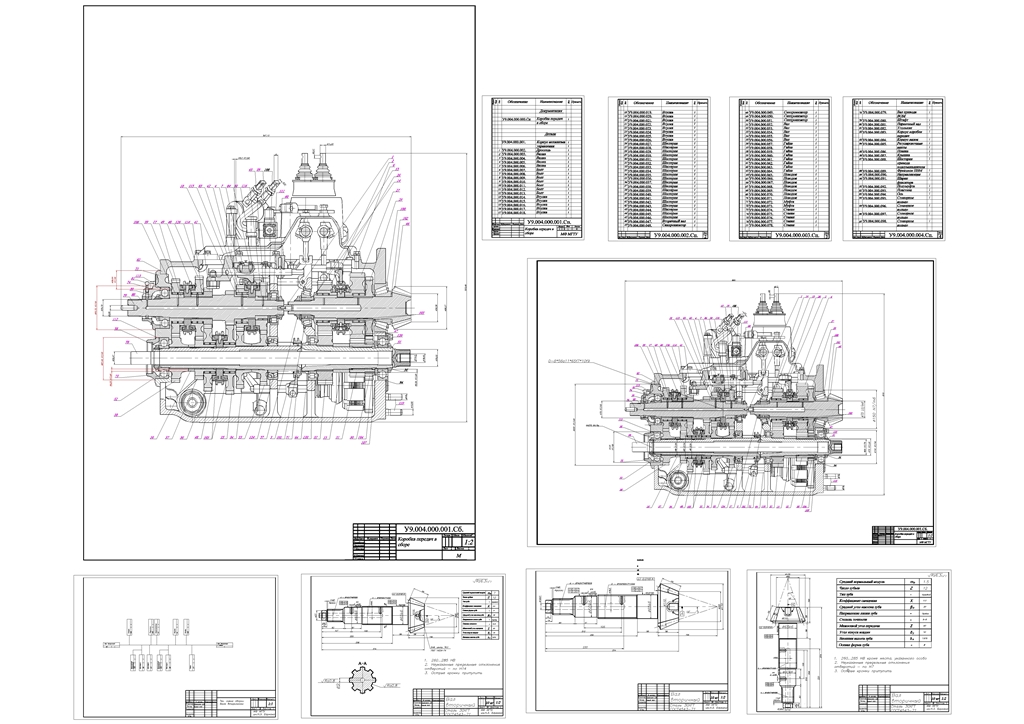

Технология сборки коробки передач лесного трактора «Беларус-2022.5»

МФ МГТУ
кафедра лт4
курсовой проект по дисциплине "Основы технологии производства машин"
на тему : Технология сборки коробки передач лесного трактора «Беларус-2022.5»,
Мытищи 2022

исходные данные
прототип двигателя и вторичного вала и их технология сборки
Двигатель
Тип Дизель с системой впрыска топлива «Common Rail», с турбонаддувом, интеркулером и системой каталитической нейтрализации (SCR)
Модель Д-260.4S3B (ММЗ)
Мощность двигателя, кВт (л.с.) 156 (212)
Номинальная частота вращения, об/мин 2100
Число цилиндров, шт. 6
Рабочий объём, л 7,12
Максимальный крутящий момент, Н•м 920
Удельный расход топлива при номинальной мощности, г/кВт•ч 224
Коэффициент запаса крутящего момента, % 30
Ёмкость топливного бака, л 300
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………………..5
Раздел 1. Коробка передач «БЕЛАРУС-2022.5»
1.1 . Назначение, конструкция и принцип работы Коробки передач трактора «БЕЛАРУС-2022.5». Технические требования……………………………..6
1.2. Качественный и количественный анализ технологичности КП……….....6
1.3. Технологическая схема КП……………………………………………........9
Раздел 2. Технологический процесс сборки вала вторичного в сборе КП «БЕЛАРУС-2022.5».
2.1. Назначение, конструкция………………………………………………......10
2.2. Качественный и количественный анализ технологичности Вала вторичного в сборе……………………………………………………………....10
2.3. Технологическая схема сборки………………………………………….....13
2.4. Технологический процесс сборки вала вторичного……………………....15
Раздел 3. Технология изготовления вала вторичного КП «БЕЛАРУС-2022.5».
3.1. Назначение вала вторичного……………………………………………….18
3.2. Качественный и количественный анализ технологичности вала вторичного ……………….....................................................................................18
3.3. Расчет партии запуска и обоснование типа производства…………….....20
3.4. Выбор и расчет размеров заготовки…………………………………….....21
3.5. Способы обработки поверхностей. Маршрутный технологический процесс…………………………………………………………………………....22
3.6. Операционный технологический процесс(2-3 операции)……………......25
3.7. Технологическая себестоимость……………………...................................26
3.8. Комплект технологической документации…………………….................26
Раздел 4. Разработка станочного приспособления (Сверлильная операция)
4.1. Обоснование способа базирования детали в приспособлении…………….................................................................................30
4.2. Установочные элементы приспособления………………………………...30
4.3. Зажимные элементы приспособления……………………………..............31
4.4. Направляющие элементы приспособления………………………………..31
ЗАКЛЮЧЕНИЕ.....................................................................................................32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ............................................33
