ТГ1.03.00.000СБ Гусеница

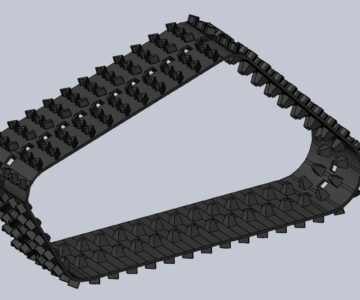

Гусеница для экскаватора ЭО4220Е с закрытыми шарнирами собрана из 47 траков, соединенных между собой шарнирно при помощи втулок и пальцев. Траки состоят из правых и левых звеньев, к которым прикреплён башмачными болтами и гайками башмак шириной 600 мм. Башмаки изготавливаются из специального проката и для лучшего сцепления с грунтом имеют три грунтозацепа в виде гребней, а также имеют отверстия для возможного крепления шпор, используемых в зимнее время для исключения бокового скольжения. Соединение петли гусеницы осуществляется замыкающим пальцем с замыкающими шайбами, который для визуального различия с одной стороны на торце имеет засверловку с наружным диаметром конуса 13 мм. Засверловка одновременно указывает расположение увеличенного диаметра пальца.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
ТГ1.03.00.000СБ Гусеница.SLDASM
Трак.SLDASM
50-22-8 ?????.SLDPRT
4124.16.37.001 ??謠?.SLDPRT
Болт М20х1,5-8gх62.88.019 У2110.01.00.006-1.SLDPRT
Гайка М20х1,5-7Н.88.019 ГОСТ 5915-70.SLDPRT
Деталь1.SLDPRT
