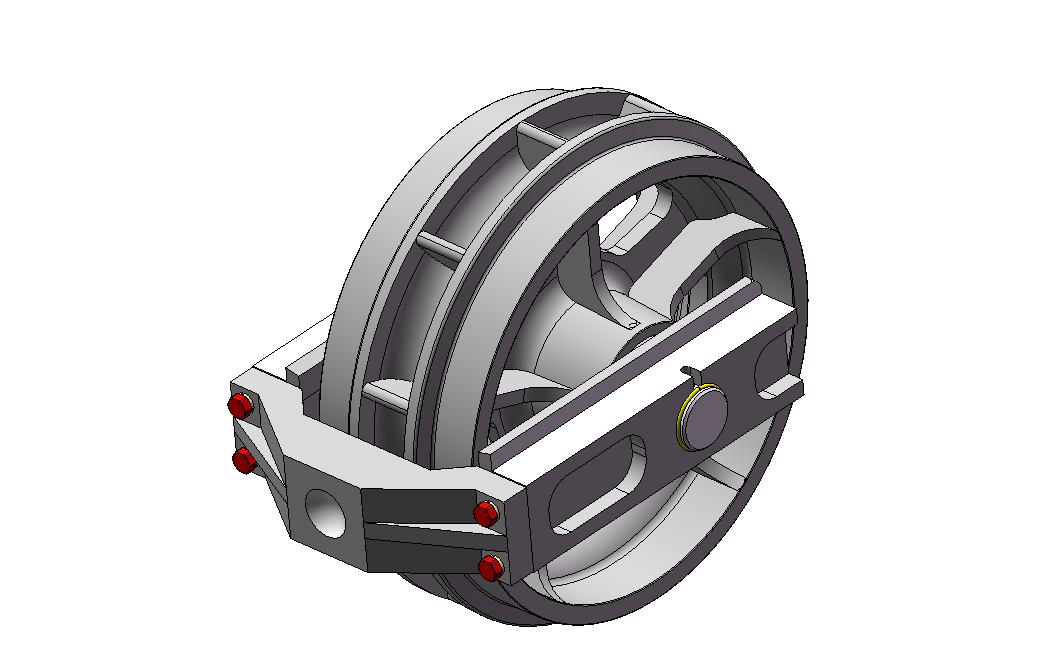

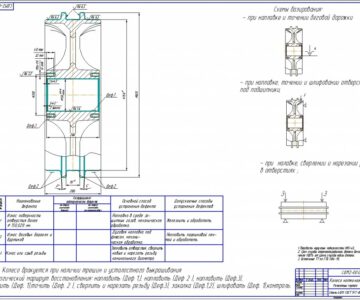

Натяжное колесо в сборе экскаватора 4228 состоит из колеса с запрессованными бронзовыми втулками, оси и ползунов, закреплённых на оси стопорными кольцами. От проворота ось в ползуне фиксируется штифтом. Ползуны вилкой и болтами соединены между собой.
Уплотнение подшипника скольжения производится резиновыми кольцами, а также резинометаллическим и металлическим кольцами, установленными в расточках натяжного колеса и ползунах. Уплотнения унифицированы с уплотнениями катков.
Залив трансмиссионого масла в подшипниковый узел производится через отверстие, закрываемое пробкой с прокладкой.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- ТГ1.04.00.000СБ Колесо натяжное
ТГ1.04.00.000СБ Колесо натяжное
0
70
591
3
0
30
Автор
Есефьев
Александр
Дата
16.10.2016
Язык
Русский
Состав
Модели деталей и сборок 3D
Софт
SolidWorks 2007
Как открыть?
Содержимое архива
-
4227.16.24.105 Штифт.SLDPRT
-
4125.16.66.003 Кольцо.SLDPRT
-
4127.16.03.151 Колесо натяжное.SLDPRT
-
4227.16.24.103 Ползун.SLDPRT
-
4227.16.24.103-01 Ползун.SLDPRT
-
4125.16.66.151 Втулка.SLDPRT
-
Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
-
Кольцо 065-070-30-2-2 ГОСТ 9833-73-ГОСТ.SLDPRT
-
4124.16.46.004 Кольцо.SLDPRT
-
ТГ1.04.00.000СБ Колесо натяжное.SLDASM
-
4121.11.01.025 Прокладка.SLDPRT
-
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
-
4124.16.34.110 Пробка.SLDPRT
-
4227.16.24.104 Ось.SLDPRT
-
4125.16.66.004 Кольцо.SLDPRT
-
4227.16.24.102 Вилка.SLDPRT
