Белорусский Национальный Технический Университет
кафедра: строительные дороджые машины
Дипломный проект по специальности ”Подъёмно - транспортные, строительные, дорожные и оборудование.”
тема: Модернизация рабочего оборудования траншейной машины с использованием гидравлического привода

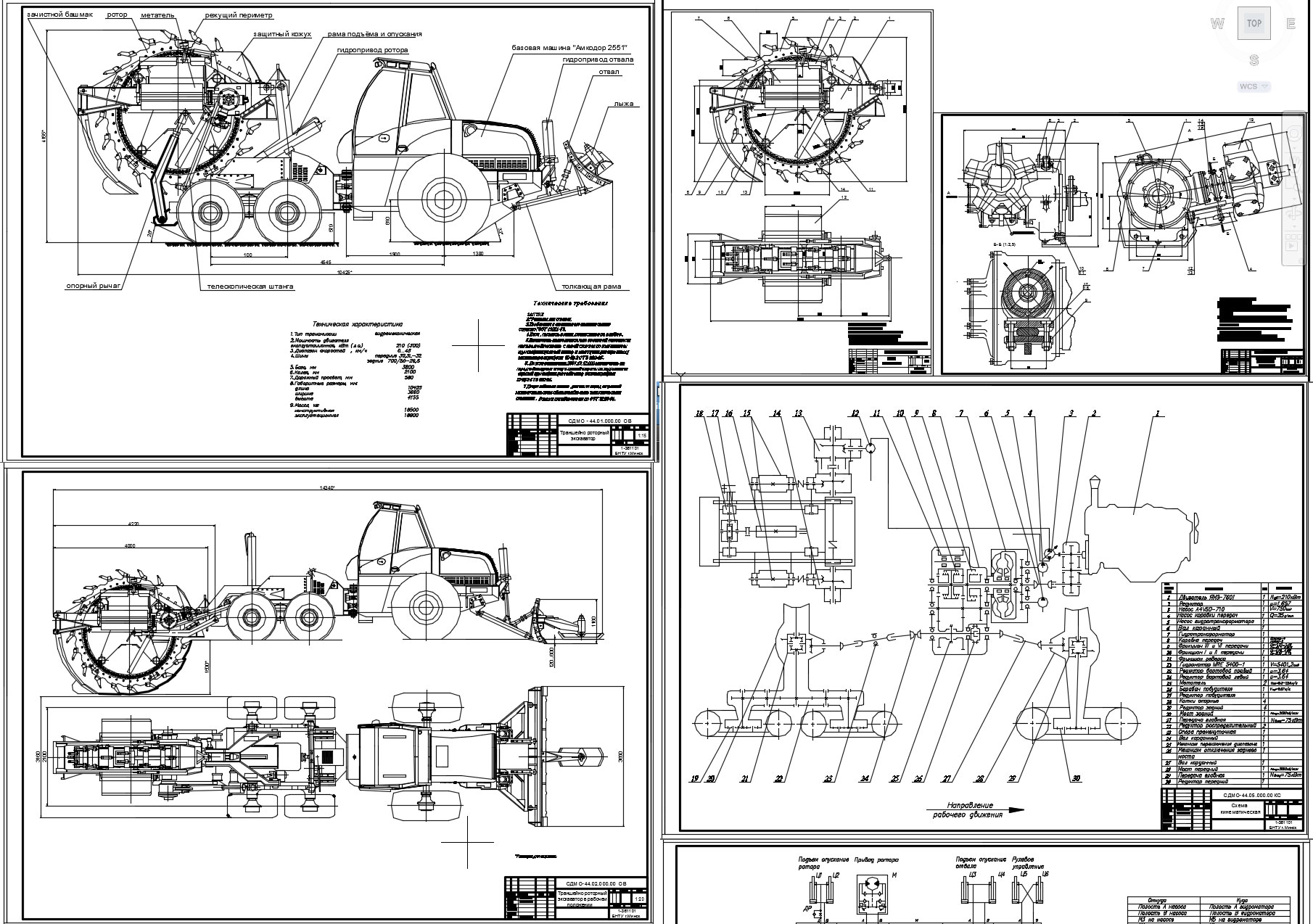

Пояснительная записка 121 с., 33 рис., 6 табл., 42 источников, иллюстрированный материал 8 листов формата А1.
В дипломном проекте представлена модернизация траншейного экскаватора ТМК-2, проведены расчеты гидропривода и устойчивости экскаватора, разработан технологический процесс ремонта штоков гидроцилиндров, рассчитана экономическая эффективность проектируемой машины.
Цель проекта – переход от механического привода рабочего органа траншейного экскаватора к гидравлическому, а также использование отечественной базовой машины.
В процессе работы проведен анализ существующих конструкций и патентов.
Проведен расчет и разработаны чертежи траншейного экскаватора, определен ряд технико-экономических показателей.
Разработан технологический процесс ремонта штока гидроцилиндра. Приведены мероприятия по охране труда в ходе эксплуатации траншейного экскаватора.
Проанализировав изложенный материал, а так же учитывая то, что предприятия РБ специализируются на выпуске пневмоколесного транспорта, примем за аналоговую машину - траншейную машину ТМК-2. Данная машина имеет механический привод рабочего органа, который будет заменён на гидравлический. А в качестве базовой машины, примем шасси Амкодор 2551.
Tехническая характеристика
1.Тип трансмиссии гидромеханическая
2.Мощность двигателя эксплуатационная, кВт (л.с.) 210 (300)
3.Диапазон скоростей 0...45, км/ч
4.Шины передние 30,5L-32
5.База, мм 3800
6.Колея, мм 2100
7.Дорожный просвет, мм 580
8.Габаритные размеры, мм:
длина 10425
ширина 3660
высота 4155
9.Масса, кг:
конструктивная 18500
эксплуатационная 18900
Содержание
Введение
1. Анализ патентной, научно-технической литературы и
условий работы экскаватора непрерывного действия 9
1.1. Общие сведения о экскаваторах непрерывного действия 9
1.2. Классификация экскаваторов непрерывного действия 15
1.3. Общее устройство экскаваторов непрерывного действия Принцип работы 17
2 . Анлиз эффективности применения средств инженерного вооружения (СИВ) при выполнении задач инженерного обеспечения 21
3. Выбор и обоснование прототипа 24
4. Техническое описание траншейной машины ТМК-2 и харвестра Амкодор 2551 35
4.1. Назначение, устройство, технические характеристики ТМК-2 35
4.2. Назначение, технические характеристики Амкодор 2551 49
5. Основные расчеты проектируемой машины 51
5.1. Расчет траншейного экскаватора на устойчивость 51
5.2. Выбор основных элементов гидропривода 58
6. Рекомендации по эксплуатации траншейно роторного экскаватора 64
6.1. Эксплуатация траншейной машины 64
6.2 Управление траншейной машиной 64
6.3 Вождение траншейной машины. Трогание машины с места и движение по дорогам 68
6.4 Отрывка траншеи 73
6.5 Бульдозерные работы 77
7. Разработка технологического процесса ремонта штока гидроцилиндра траншейно роторного экскаватора 79
7.1. Анализ неисправностей гидроцилиндра траншейно роторного экскаватора 79
7.2 .Технические требования на дефектацию гидроцилиндра 80
7.3. Анализ научно-технической литературы по ремонту гидроцилиндров 81
8. Экономический раздел 89
8.1. Экономическое обоснование выбора базового варианта 89
8.2. Показатели экономической оценки техники, их сопоставимость 90
8.3. Показатели экономической оценки техники, их сопоставимость 93
8.3.1. Сменная и годовая производительность машин 93
8.3.2.Производительность труда и трудоемкость производственных операций, выполняемых системой машин 94
8.3.3.Эксплуатационные затраты потребителя по вариантам машин .95
8.3.4. Единовременные затраты потребителя 100
8.4. Основные методические положения комплексной оценки эффективности внедрения новой техники 101
8.5. Оценка экономической эффективности применения новой техники 105
9.Охрана труда 108
9.1.Техника безопасности и производственная санитария 108
9.1.1. Общие указания 108
9.1.2. Правила техники безопасности при эксплуатации траншейно роторного экскаватора войскового 111
9.2. Влияние вибрации на человека 113
9.3. Влияние шума на человека 115
9.4. Охрана окружающей среды 117
Заключение
Список используемых источник
