Трелювально-транспортная машина

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2010

Технічна характеристика лебідки
1. Тип лебідки - однобарабанна,нереверсивна, з приводом від
ВВП трактора;
4. Максимальне тягове зусилля лебідки 32,0 кН;
5. Швидкість руху каната лебідки 0,35...0,80 м/с;
6. Канатомісткість барабана лебідки 36,0 м;
7. Діаметр каната лебідки 9,0...14,4 мм;
8. Тип гальма лебідки - стрічкове;
9. Привід гальма лебідки- гідравлічний від гідросистеми трактора;
10. Висота намотування каната на барабан лебідки 160 мм;
11. Діаметр реборди барабана лебідки 430 мм;
12. Діаметр гальмівного барабана 300 мм.

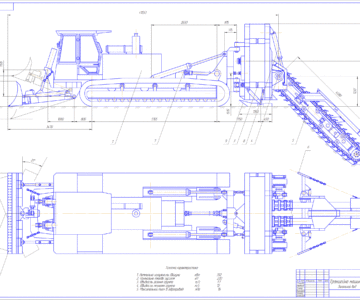

Состав: Общий вид (ВО), Обзор Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Oglad.cdw
Zag_TR.cdw
Спец 1.doc
