Привод тестоделительной машины

Могилевский государственный университет продовольствия
Кафедра Прикладной механики
Курсовая работа по дисциплине «Прикладная механика»
На тему: "Привод тестоделительной машины''
Могилев 2015

Привод тестоделительной машины включает электродвигатель, ременная передача, цилиндрический редуктор, зубчатая открытая передача, пару подшипников.

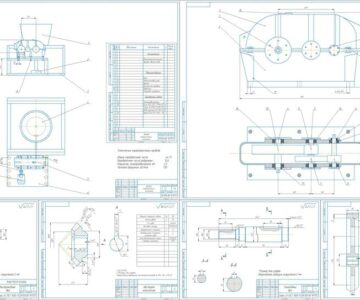

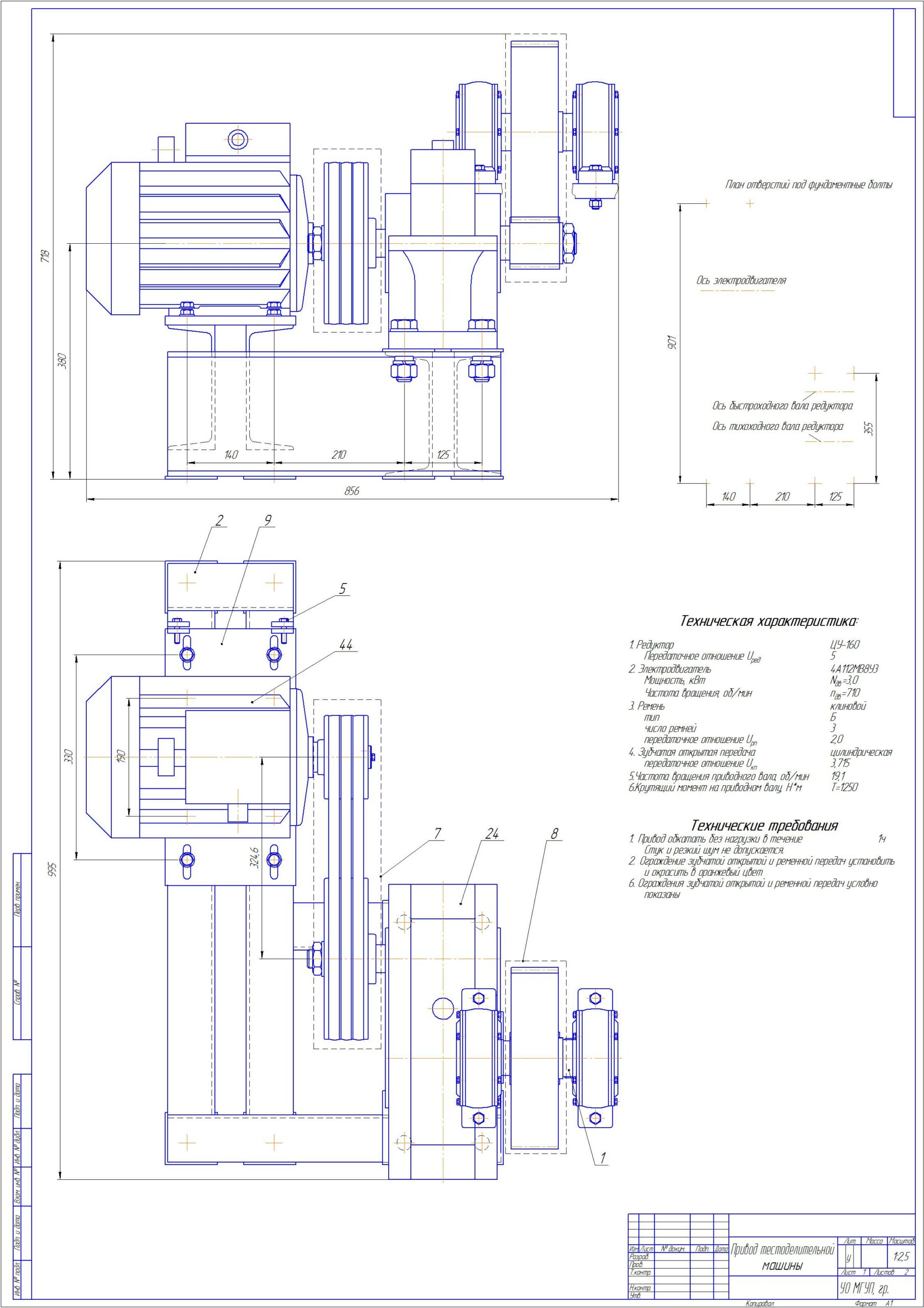

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А1) и спецификация (3 листа А4). Пояснительная записка содержит 18 листов(А4).
Техническая характеристика привода:
Электродвигатель
Марка 4А112МВ8УЗ ГОСТ 19523-74 (N=3 кВт-мощность , n=710 об/мин-частота вращения).
Редуктор цилиндрический
ЦУ-160-5-12У2 ГОСТ 21426 – 75. (U=5-передаточное число редуктора).
Зубчатая передача (U=3,715-передаточное отношение передачи).
Ременная передача (U=2-передаточное отношение передачи).
Частота вращения приводного вала 19,1 об/мин.

Состав: ПЗ, Спецификация, Привод (ВО),Деталировка. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод тестоделительной машины

1-y_got.cdw
2-y_got.cdw
Spetsifikatsia.doc
zapiska.docx
