Разработка конструкции тестоделительной машина А2-ХТН

0
7
1072
27
2
80

Гродненский государственный аграрный университет
Кафедра технологии хранения и переработки растительного сырья
Курсовой проект по дисциплине "Технологическое оборудование отрасли"
На тему:"Разработка конструкции тестоделительной машины А2-ХТН"
Гродно 2018

Исходные данные: недостающие данные принять по паспорту машины
В данной работе рассматривается тестоделительные машины, предназначенные для деления тестовых заготовок на куски различной массы и формы

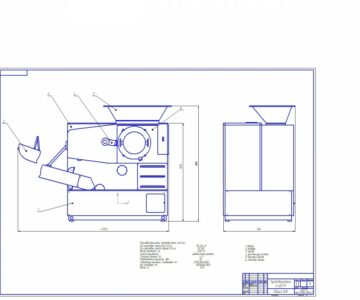

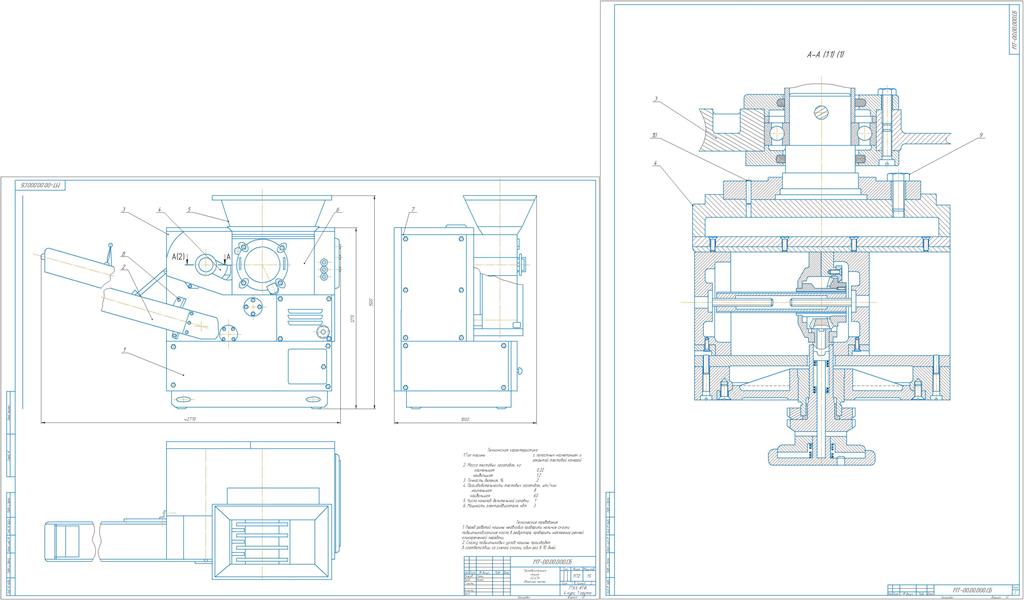

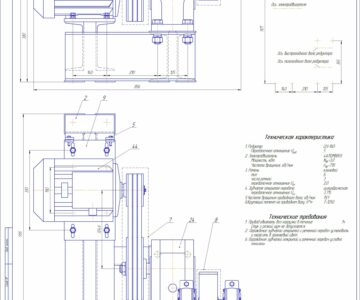

Графическая часть содержит общий вид тестоделительной машины и ее разрез

Содержание

Задание 3
1. Выбор двигателя. Кинематический расчет привода 4
2. Расчет цепной передачи 6
3. Выбор материала зубчатых передач. Определение допускаемых напряжений 11
4. Расчет закрытой зубчатой цилиндрической передачи редуктора 13
5. Предварительный расчет диаметров валов 16
6. Подбор муфты 18
7. Расчет валов редуктора 19
7.1 Определение консольных сил 19
7.2 Проверочный расчет подшипников 20
7.2.1 Проверочный расчет быстроходного вала 20
7.2.2 Проверочный расчет тихоходного вала. 23
7.3 Проверочный расчёт шпонок 26
7.4 Проверочный расчет валов. 27
7.4.1 Проверочный расчет быстроходного вала 27
7.4.2 Проверочный расчет тихоходного вала 32
8. Конструирование зубчатых колес 37
9. Смазывание. Смазочные устройства 38
Список использованной литературы 39
