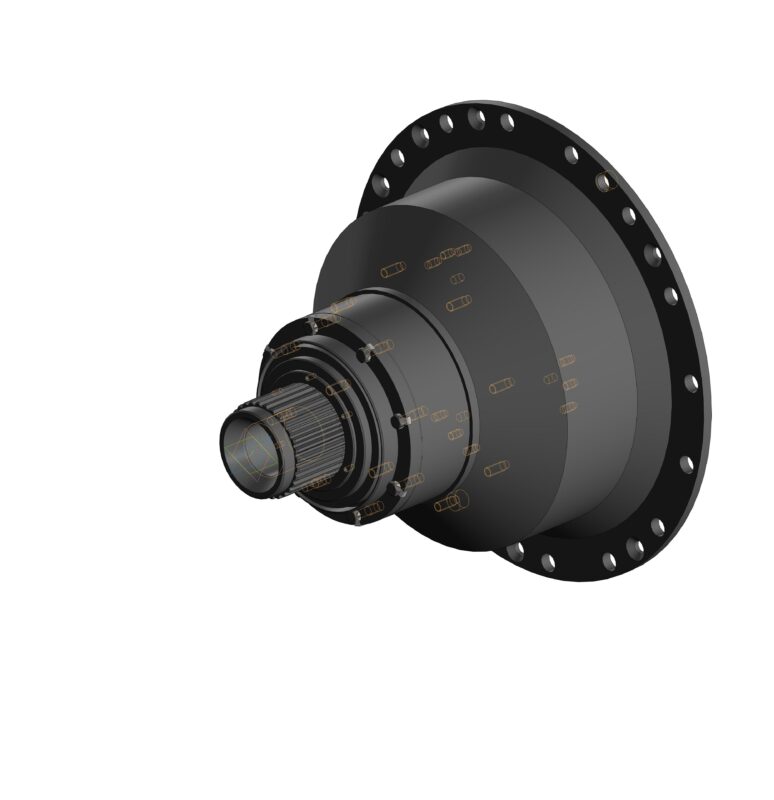

3D макет редуктора бортового танка Т-72.

Бортовой редуктор устанавливается на коробку передач, с каждого борта корпуса. Бортовой редуктор предназначен для передачи крутящего момента от коробки передач, через колесо ведущее к гусенице. Бортовой редуктор состоит из планетарного редуктора, крышки бортовой передачи и уплотнительных крышек. Бортовой редуктор имеет передаточное отношение 5.455 и крепится к коробке передач 3 винтами. На выходной вал бортового редуктора устанавливается ведущее колесо с венцами. Ведущее колесо устанавливается на вал бортовой передачи на шлицах и двух разрезных конусах и закрепляется специальной пробкой, которая стопорится стопорной зубчатой шайбой. Наружный конус имеет резьбовые отверстия для вы прессовки конуса при снятии ведущего диска. Ведущее колеса взаимозаменяемы между собой только в комплекте с конусами.

3D Модели 3D чертежи редуктора бортового танка Т-72

Автор

Андрей Разумов

Дата

30.10.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Бортовой редуктор n72
- Шайба _ 54.16.024.cdw
- Манжета155.15.21сб.a3d
- Болт _ 432.43.042.cdw
- Кольцо _ 175.43.009.cdw
- Сателлит27.frw
- Пробка _ 432.43.045.cdw
- Подшипник 782726 ГОСТ 7634-75
  - Подшипник 782726 ГОСТ 7634-75.a3d
  - Ролик левый.m3d
  - Кольцо наружное.m3d
  - Ролик правый.m3d
  - сепоратор.m3d
  - Подшипник 782728 _ СБ.cdw
  - Кольцо внутреннее.m3d
- Водило _ 432.43.005-2.cdw
- Сателлит27.m3d
- Крышка23.m3d
- Крышка 17.m3d
- Прокладка _ 175.43.010.cdw
- Кольцо _ 432.43.008-1.cdw
- Болт _ 175.43.005.cdw
- Крышка _ 432.43.010-1.cdw
- манжета155.16.21сб.m3d
- Крышка уплотнительная _ 175.43.001сб-1.cdw
- Прокладка10.m3d
- Болт29.m3d
- Бортовая передача левая.stp
- Пробка432.43.045.m3d
- Крышка уплотнительная _ 175.43.004сб.cdw
- Кольцо _ 432.43.009-1.cdw
- Болт008.m3d
- Прокладка 175.43.102.cdw
- Бортовой редуктор т72.docx
- Манжета172.56.001сб.a3d
- Планка28.m3d
- Шайба отгибная _ 432.43.028.cdw
- Манжета 155.16.22сб.a3d
- Сателлит _ 432.43.006.cdw
- Кольцл7.m3d
- Ось стелита _ 432.43.001.cdw
- Втулка 15.m3d
- Манжета _ 155.16.22сб.cdw
- Кольцо _ 432.43.017.cdw
- Втулка _ 432.43.046.cdw
- Манжета _ 155.16.22.cdw
- Ось сателита2.m3d
- Крышка употнительная15.a3d
- Болт _ 432.43.044.cdw
- Сальник 155.16.135.m3d
- манжета155.16.22сб.m3d
- Кольцо8.m3d
- Прокладка 102.m3d
- Крышка бортового редуктора левого _ 175.43.001.cdw
- Бортовая передача левая.jpg
- Бортовая передача левая _ 175.43.сб-1лев.cdw
- Водило1.m3d
- Ось сателлита _ 432.43.001сб-2.cdw
- Шайба отгибная028.m3d
- Ось сателлита001сб-2.a3d
- Шайба54.16.024.m3d
- default.gear_inc_dat
- Бортовая передача левая.a3d
- Болт044.m3d
- Кколь017.m3d
- Кольцо _ 432.43.013-1.cdw
- Манжета _ 172.56.001.cdw
- Крышка бортового редуктора5.frw
- Планка _ 432.43.014-1.cdw
- Крышка175.43.004сб.a3d
- 19х49х8.fp3
- Сальник _ 155.16.138.cdw
- Кольцо 30.m3d
- Прокладка _ 432.43.12.cdw
- Крышка _ 175.43.003-1.cdw
- Кольцо 3.m3d
- Прокладка23.m3d
- Крышка бортового редуктора5.m3d
- default.plan_jos_dat
