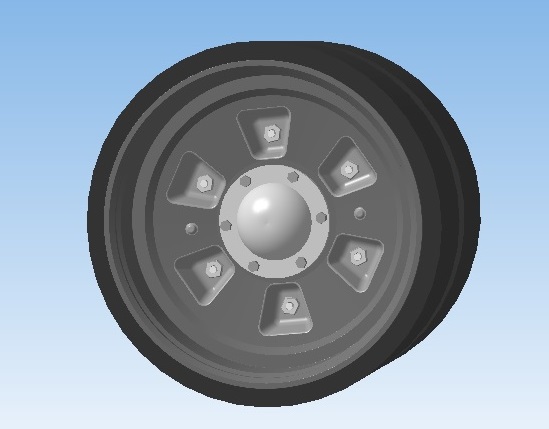

модель катка Т-72 в масштабе 1:16
- Главная -
- Чертежи -
- Транспорт -
- Бронетехника и военный автотранспорт -
- Каток танка Т-72
Каток танка Т-72
0
303
29070
13
1
40
Содержимое архива
-
Новая папка
-
Подшипник опорного катка.m3d
-
Осевая втулка катка.m3d
-
Наружная крышка ступицы.m3d
-
Опорный Каток (уточнен размер).m3d
-
Гайка стяжки колесных дисков.m3d
-
Каток в сборе с балансиром.a3d
-
Опорный Каток б-бандажа.m3d
-
Опорный Каток (уточнен размер).stp
-
Болт стяжки колесных дисков.m3d
-
Внутренняя крышка ступицы.m3d
-
Бандаж опорного катка.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
1
Чтобы оставить комментарий, необходимо войти
После скачивания решил проверить, точность модели по габаритным размерам катка Т-72: диаметр диска со ступецой 645 мм в модели размер составляет 43,75 мм в пересчете на масштаб получаем 700 мм, "уточненная модель" 41,953 мм получаем 671,248 мм; обший диаметр катка 750 мм в модели 48,815 мм получаем 781,04 мм; ширина диска со ступецой 211 мм в модели 14,118 мм получаем 225,888 мм "уточненная модель" 13,236 мм значит это 211,776 мм. Говорить про какой то общий масштаб для всей сборки также не состоит, так как его нет, масштаб меняется в зависимости от деталь и размера и лежит примерно в таком диапазоне от 1:14,7 до 1:15,4.
