Чертеж легкого бронеавтомобиля Panhard PVP и тактические диаграммы

416

Французский бронеавтомобиль PVP (Petit Véhicule Protégé – малая бронированная машина). Создан компанией Panhard. В 2008 году принят на вооружение. Имеет несколько модификаций, в рамках которых может устанавливаться пулемет калибром до 12,7 мм.
Установленная броня толщиной до 10 мм позволяет защитить экипаж от пуль калибра 7.62 мм с любого расстояния. Бронестекла толщиной до 50 мм обеспечивают защиту эквивалентную корпусной броне. На днище имеется противовзрывная защита от мин, гранат или бомб.
Техническая информация:
• Боевая масса: 4,5 - 12 т в зависимости от модификации
• Экипаж, чел.: 2 – 7 человек в зависимости от модификации
• Длина: 4750 мм
• Ширина: 2570 мм
• Высота: 2280 мм
• Вооружение: 12,7-мм пулемет
• Двигатель: турбированный дизель V8
• Мощность двигателя: 160 л.с.
• Скорость: до 120 км/ч по шоссе
• Колесная формула: 4х4

panhard Бронеавтомобиль Тактические диаграммы

Автор

Кирилл Шевцов

Дата

10.03.2020

Язык

Русский

Состав

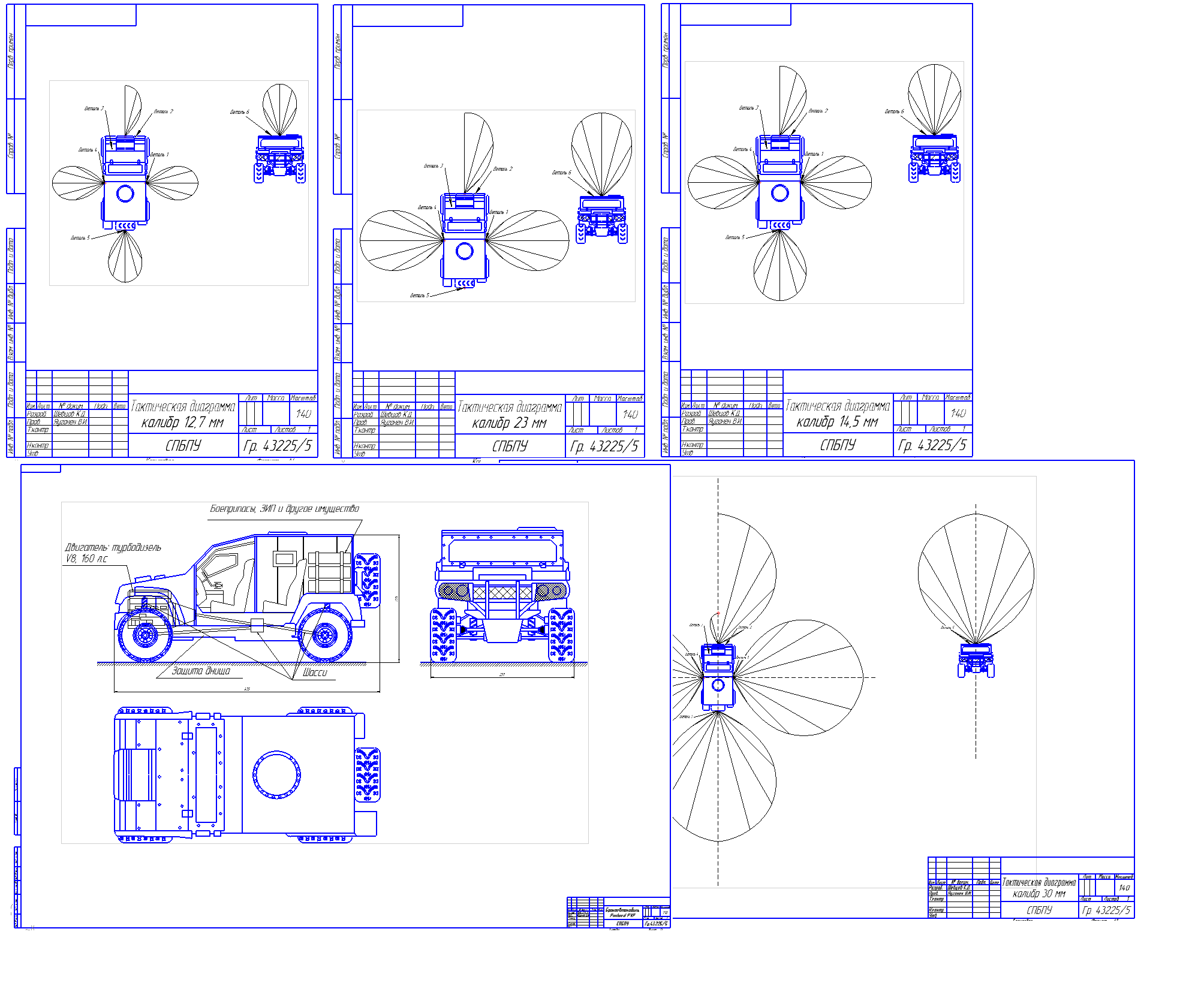

Габаритный чертеж, Чертежи тактических диаграмм

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Тактическая диаграмма калибр 23 мм.cdw
Бронеавтомобиль Panhard PVP.cdw
Тактическая диаграмма калибр 12,7 мм.cdw
Тактическая диаграмма калибр 30 мм.cdw
Тактическая диаграмма калибр 14,5 мм.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Без обид, но только зря баллы потратил в надежде на хороший чертеж (именно самой машины), конкретно для этой модели их в сети вообще нет (пара ужасных не в счет). Я думал, внутри хоть нормальное что-то, купил, а нет, тоже самое, что и в превью, догадывался, но надежда умирает последней. Не считая того, что размерности не те, что у реальной бронемашины, они еще и не соотвествуют между собой (написано длинна такая вот, а по факту другая), невозможно пропорционально отскалировать под реальные размеры из-за этого. Плюс фронтальная проекция не пропорциональна остальным. И что с колесами? Они мало того, что опять же будто придуманы, так и на проекциях не совпадают между собой. Не знаю, может цель чертежа была совсем в другом, но задействовать для моделинга его невозможно.
