Проектирование приспособления для обработки 24 отверстий диаметром 12,5 мм сепаратора дифференциала БТР-80

Чернігівський національний технологічний університет
Кафедра технології машинобудування та деревообробки
Розрахунково-графічна робота з дисципліни “Проектування технологічного оснащення”
На тему "Проектування пристрою для обробки 24 отворів діаметром 12,5 мм сепаратора диференціала БТР-80"

Вихідним данним являється креслення деталі.

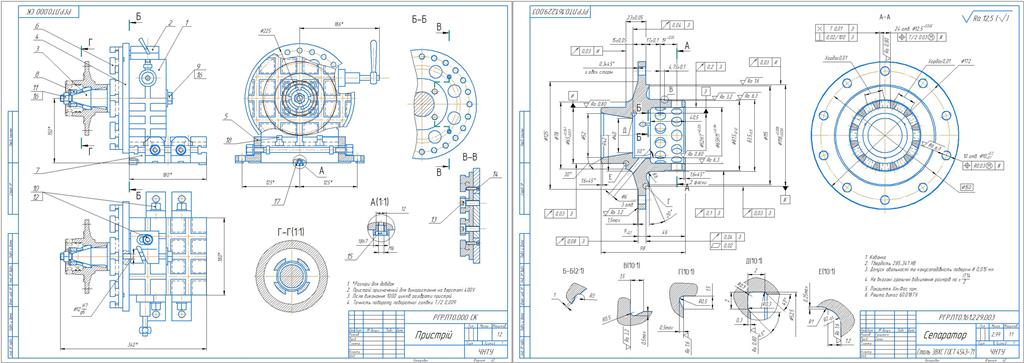

Графічна частина складається зі кресленика сепатарора, складального креслення присторою та специфікаїї до нього
ЗМІСТ
1. Завдання …………………………………………………………………………
2. Технологічне проектування……………………………………………………
2.1 Вибір вихідної заготовки………………………………………………..
2.2 Розробка маршруту обробки деталі. …………………………………..
2.3 Розробка теоретичної схеми базування та операційного ескізу……..
2.4 Розрахунок режимів сил та моментів різання. ……………………….
3. Конструкторське проектування………………………………………………..
3.1 Розробка технічного завдання на проектування пристрою………….
3.2 Розробка схеми ,опис конструкції та роботи пристрою. ……………..
3.3 Розрахунок сили затискання заготовки. ……………………………..
3.4 Розрахунок силового приводу. ………………………………………..
3.5 Розрахунок елементів пристрою на міцність. ………………………..
3.6 Розрахунок точносних параметрів пристрою. ……………………….
4. Перелік посилань ……………………………………………………………
5. Специфікація…………………………………………………………………

Состав: Сепаратор, Пристрій (СБ), Специфікація, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Бронетехника и военный автотранспорт / Проектирование приспособления для обработки 24 отверстий диаметром 12,5 мм сепаратора дифференциала БТР-80

РГР.docx
Спецификация.spw
Пристрій.cdw
Сепаратор.cdw
