Каркас грузового полуприцепа

0
1
29
0
0
300

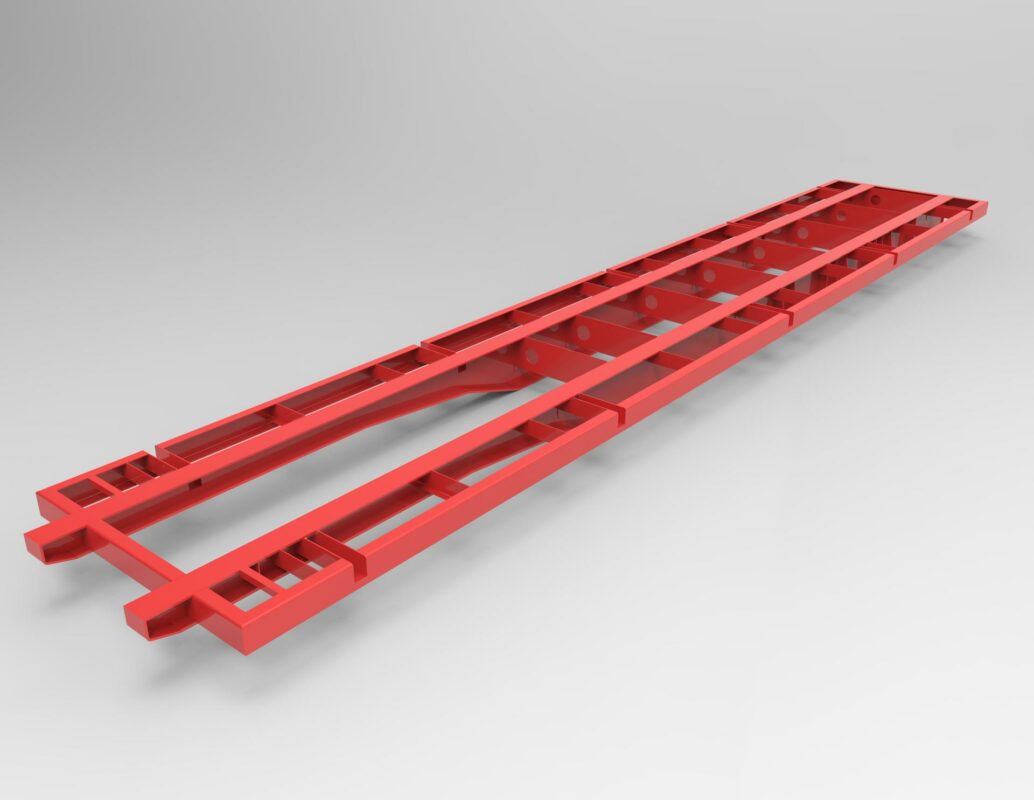

Каркас грузового полуприцепа. 3D модель + рабочие чертежи, ДхШхВ: 12795х2250х500.


Сообщить о проблеме
Автор
user-avatar Максим
Дата
07.09.2025
Язык
Русский
Состав
Каркас полуприцепа (СБ), Балка несущая (СБ), Связь(СБ)
Софт
КОМПАС-3D V23 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.000 - Балка несущая
    • ПП.000.01.000 - Балка несущая.a3d
    • ПП.000.01.000 - Балка несущая.spw
    • ПП.000.01.000 СБ - Балка несущая Сборочный чертеж.cdw
    • ПП.000.01.001 - Полка нижняя.cdw
    • ПП.000.01.001 - Полка нижняя.m3d
    • ПП.000.01.002 - Ребро.cdw
    • ПП.000.01.002 - Ребро.m3d
    • ПП.000.01.003 - Законцоввка.cdw
    • ПП.000.01.003 - Законцоввка.m3d
    • ПП.000.01.004 - Полка верхняя.m3d
  • 02.000 - Связь
    • ПП.000.02.000 - Связь.a3d
    • ПП.000.02.000 - Связь.spw
    • ПП.000.02.000 СБ - Связь Сборочный чертеж.cdw
    • ПП.000.02.001 - Связь.cdw
    • ПП.000.02.001 - Связь.m3d
    • ПП.000.02.002 - Косынка торцевая.cdw
    • ПП.000.02.002 - Косынка торцевая.m3d
  • Каркас полуприцепа.jpg
  • ПП.000.00.000 - Каркас полуприцепа.a3d
  • ПП.000.00.000 - Каркас полуприцепа.spw
  • ПП.000.00.000 - Каркас полуприцепа.stp

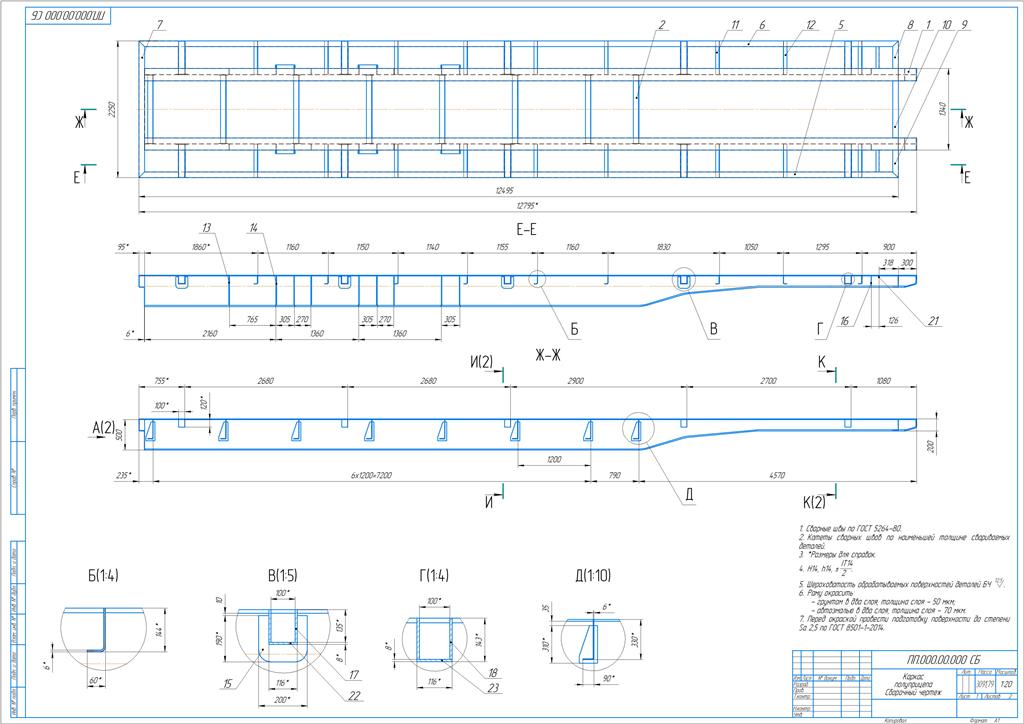

  • ПП.000.00.000 СБ - Каркас полуприцепа Сборочный чертеж.cdw
  • ПП.000.00.001 - Балка борта.cdw
  • ПП.000.00.001 - Балка борта.m3d
  • ПП.000.00.002 - Балка борта.cdw
  • ПП.000.00.002 - Балка борта.m3d
  • ПП.000.00.003 - Балка борта.cdw
  • ПП.000.00.003 - Балка борта.m3d
  • ПП.000.00.004 - Балка борта.cdw
  • ПП.000.00.004 - Балка борта.m3d
  • ПП.000.00.005 - Связь консольная.cdw
  • ПП.000.00.005 - Связь консольная.m3d
  • ПП.000.00.006 - Ребро жесткости.cdw
  • ПП.000.00.006 - Ребро жесткости.m3d
  • ПП.000.00.007 - Косынка.cdw
  • ПП.000.00.007 - Косынка.m3d
  • ПП.000.00.008 - Пластина накладная.cdw
  • ПП.000.00.008 - Пластина накладная.m3d
  • ПП.000.00.009 - Ребро.cdw
  • ПП.000.00.009 - Ребро.m3d
  • ПП.000.00.010 - Стенка канала.cdw
  • ПП.000.00.010 - Стенка канала.m3d
  • ПП.000.00.011 - Пластина накладная задняя.cdw
  • ПП.000.00.011 - Пластина накладная задняя.m3d
  • ПП.000.00.012 - Платик.cdw
  • ПП.000.00.012 - Платик.m3d
  • ПП.000.00.013 - Перемычка.m3d
  • ПП.000.00.014 - Дно канала.m3d
  • Эскиз.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
