Лодочный прицеп двух-осевой

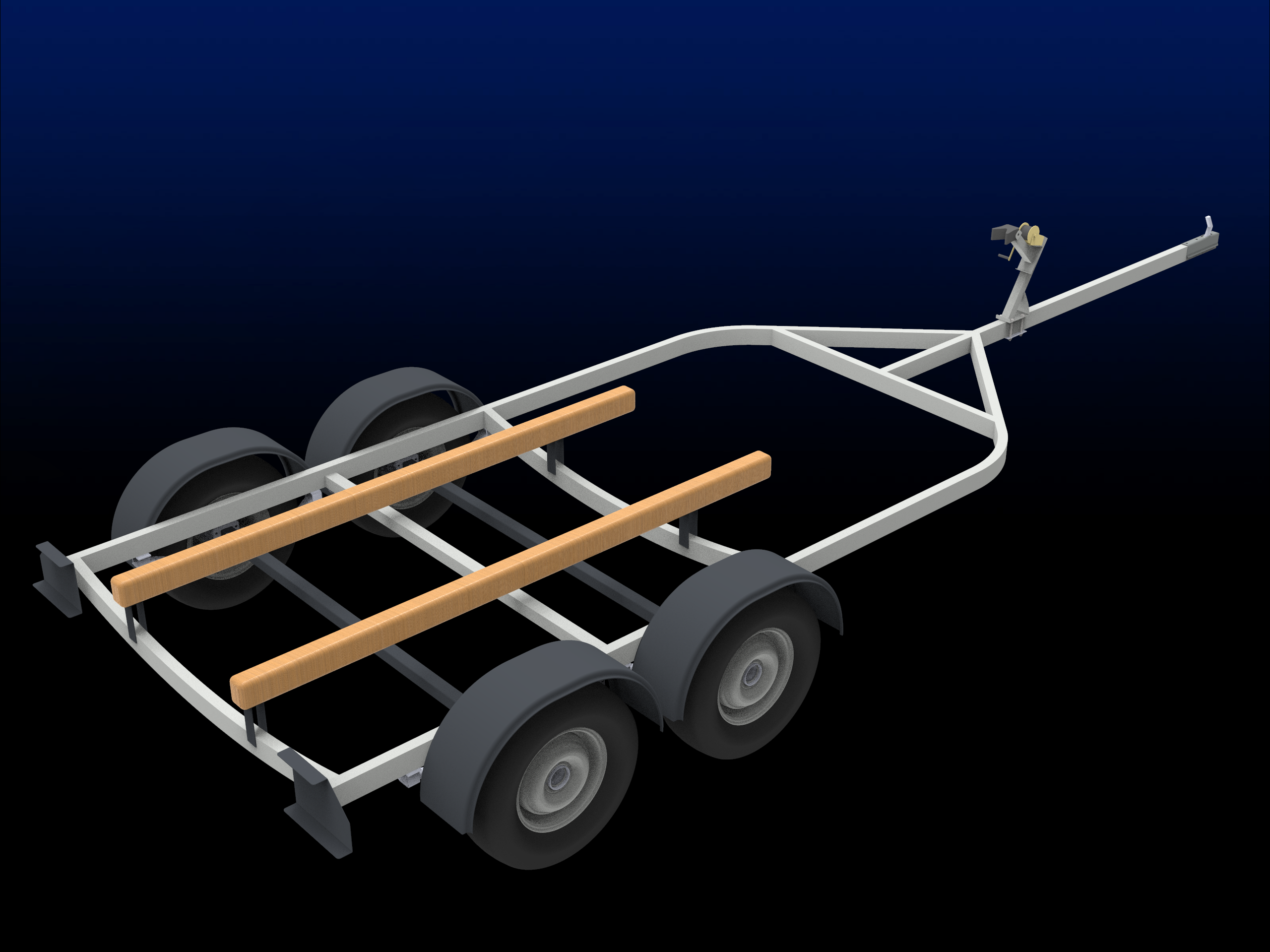

Лодочный прицеп на две оси.
Ось простроена на стандартные ВАЗовские ступицы, рессора al-ko.
Возможно изменение конструкции на одно-осевой прицеп с уменьшением длины рамы.
Габаритные размеры:
Длина (без дышла): 4000мм
Длина (с дышлом): 6000мм
Ширина (от ступицы до ступицы): 2100мм

Состав: 3D сборка, деталировка

Софт: SolidWorks 2021

Файлы:
Бампер правый.SLDPRT
Схема сборка лодочный.SLDDRW
Пластина рессорная.SLDPRT
Схема сборка лодочный.PDF
Диск.SLDPRT
Крепление дышла.SLDASM
Колесо.SLDASM
Бампер левый.SLDPRT
Упор брусьев.SLDPRT
Брусья.SLDPRT
Переходник задней ступицы.SLDPRT
Ступица Д2.SLDPRT
Деталь1.SLDPRT
Ось.Д1.SLDPRT
Рессора.SLDPRT
Деталь2.SLDPRT
Кронштейн рессоры Al-ko.SLDPRT.SLDPRT
Переднее крепление.SLDPRT
Укосина.SLDPRT
Дышло продольная часть.SLDPRT
Схема сборка лодочный 2 оси.PDF
У-поперечина.SLDPRT
Ось труба.SLDPRT
Сборка рамы.SLDASM
Дышло ппоперечная часть.SLDPRT
Ступица Д1.SLDPRT
Профиль дышла.SLDPRT
Арка.SLDPRT
Ступица.SLDASM
Боковая часть рамы.SLDPRT
КРН.Р.1.SLDPRT
Пластина нижняя переднего крепления.SLDPRT
Ось Лодочный.SLDASM
