Прицеп бортовой без настила СЗАП-83053

Прицеп бортовой СЗАП-83053

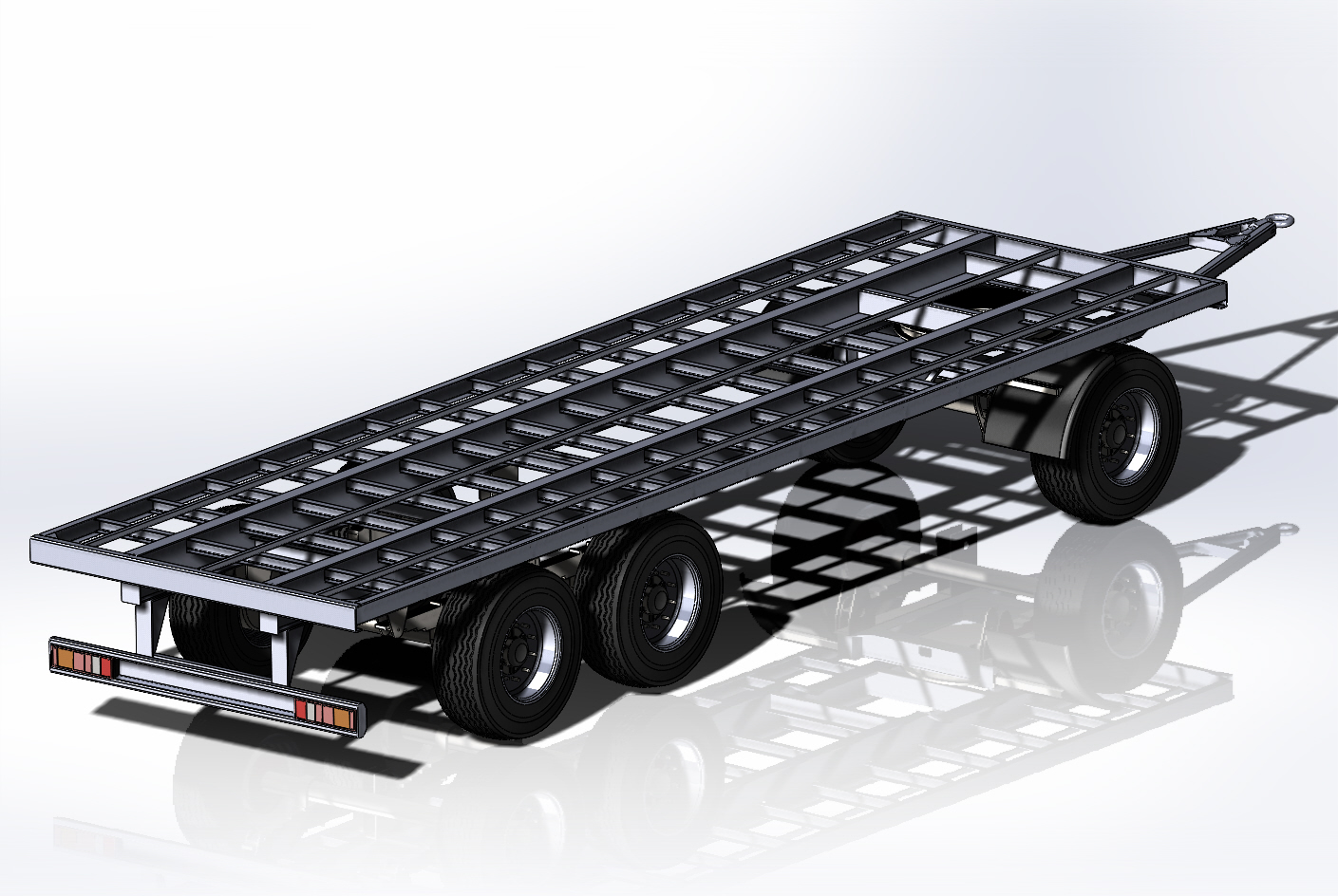

Шасси 3-х осное без настила пола
Предназначено для установки различных надстроек. Применение прицепа может ограничиваться только габаритами груза и грузоподъемностью прицепа.
Поворотное устройство – шариковый однорядный круг Рама сварная, с двумя лонжеронами из двутавров переменного сечения, изготовленных из высокопрочной стали Подвеска Передняя-рессорная, задняя – рессорная, балансирная. Тормоза: – рабочий барабанный с пневмоприводом, выполненным по двухпроводной системе с АБС и без АБС – стояночный пружинный энергоаккумулятор или механический, с ручным приводом
Электрооборудование - однопроводная система постоянного тока напряжением 24В.
Основной тягач КАМАЗ-43118.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2020

Файлы:

Каталог / Транспорт / Прицепы и полуприцепы / Прицеп бортовой без настила СЗАП-83053

1 Лонжерон СБ.SLDASM
Polka_longer_niz_S10.sldprt
poperechina_long.sldprt
poperechina_shot.SLDPRT
shveller_ugolok.SLDPRT
ugolok_pered_obvyazki.SLDPRT
ugolok_zadn_obvyazka.SLDPRT
Бобышка крепления дышла 25мм.SLDPRT
Бобышка крепления дышла 40мм.SLDPRT
Диск прицепа.SLDPRT
ДышлоСБ.SLDASM
Заглушка.SLDPRT
Задний отбойник в сборе.SLDASM
Задний отбойник.SLDPRT
Задний фонарь прицепа.SLDPRT
Зеркально отразитьPolka_longer_niz_S10.sldprt
Зеркально отразитьКронштейн.SLDPRT
Зеркально отразитьПолукрылок.SLDPRT
Зеркально отразитьПравое крыло в сборе.SLDASM
Зеркально отразитьбалка.SLDPRT
Зеркально отразитькосынка.SLDPRT
Колесо прицепа всборе.SLDASM
Косынка обвязки.SLDPRT
Косынка проушин.SLDPRT
Кронштейн.SLDPRT
Кронштейн_дышла_СБ.SLDASM
Мост прицепа.SLDPRT
Обвязка СБ.SLDASM
Поворотный круг.SLDPRT
Подвеска оси задней.SLDPRT
Подвеска оси.SLDPRT
Подложка.SLDPRT
Полка верхняя продольная.SLDPRT
Полка лонжерона верхняя.SLDPRT
Полка лонжерона нижняя.SLDPRT
Полка лонжерона центральная.SLDPRT
Полка нижняя продольная.SLDPRT
Полка поперечная верх.SLDPRT
Полукрылок.SLDPRT
Правое крыло в сборе.SLDASM
Прицеп.SLDASM
РПТ 150.SLDASM
Рама 8180.SLDASM
Резина прицеп.SLDPRT
Сборка3.SLDASM
Стенка наружняя продольная.SLDPRT
Стенка поперечная внутренняя 2.SLDPRT
Стенка поперечная внутренняя.SLDPRT
Ухо.SLDPRT
Швеллер_140 под поворотный круг.SLDPRT
Швеллер_задней обвязки.SLDPRT
Швеллер_лицевой.SLDPRT
балка.SLDPRT
втулка_кронштейна_дышла.SLDPRT
косынка.SLDPRT
кронштейн_дышла.SLDPRT
кронштейн_сцепной_петли.SLDPRT
полка поперечная низ.SLDPRT
поперечина 01.sldprt
поперечина02.sldprt
сцепная петля.SLDPRT
труба_30х30 кор.SLDPRT
труба_30х30_бок.SLDPRT
шв_обвязки_боковой.SLDPRT
швеллер_попер_120.SLDPRT
Прицеп1.dwg
Рама 8499 усиленная.PDF
