Стенд для сборки рамы 2ПТС-8.10

273

500

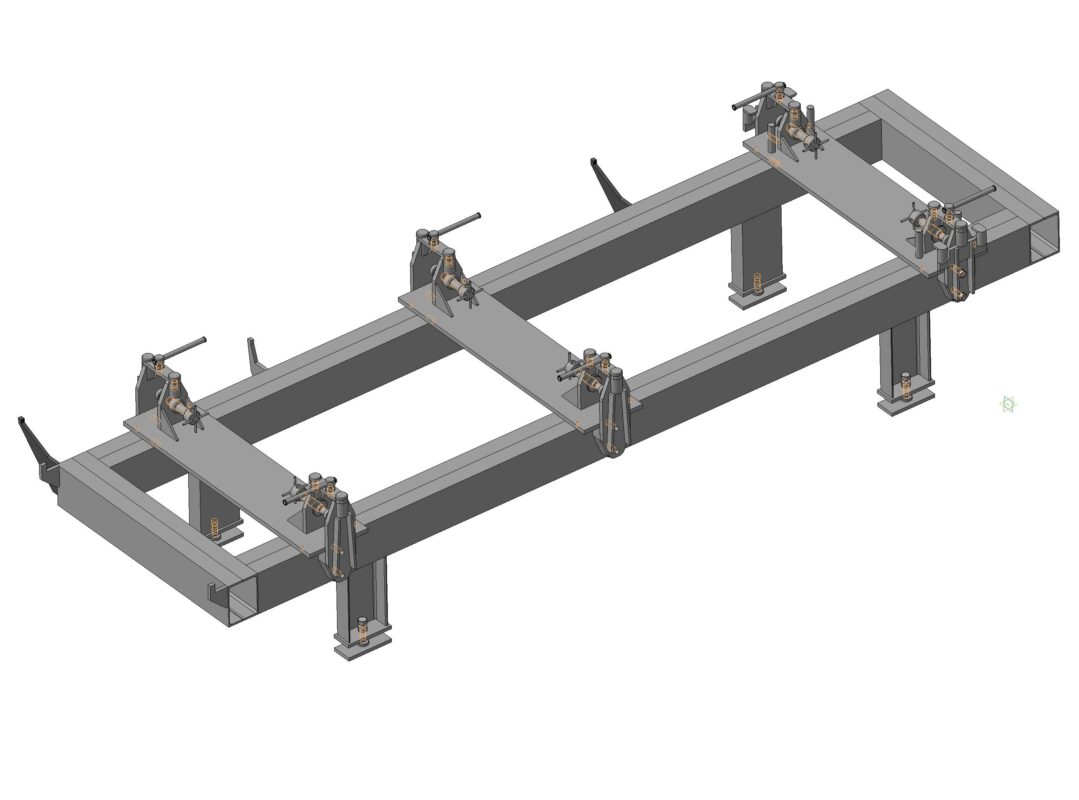

3D модель Стенд для сборки рамы 2ПТС-8.10

Стенд предназначен для сборки и сварки рамы двухосного тракторного прицепа 2 ПТС-8.10.
Был задуман для "выравнивания" кривых заготовок швеллеров и уменьшения или полного снятия напряжений и коробления металла после сварки, поэтому сделан таким массивным.
Однако надежд не оправдал, заготовки должны быть ровными, послесварочное коробление рамы зависит от других моментов. Стенд может быть интересен тем, кто занимается изготовлением рамной техники и интересуется оформлением чертежей подобного формата.

2ПТС 2ПТС-8 3D Модели Прицеп рама сборки Стенд

Автор

Андрей Ленин

Дата

15.03.2025

Язык

Русский

Состав

3D Сборка, Комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- П1-01.000 - Стенд для сборки рамы 2ПТС-8.10.a3d
- П1-01.000 - Стенд для сборки рамы 2ПТС-8.10.jpg
- П1-01.000 - Стенд для сборки рамы 2ПТС-8.10.spw
- П1-01.000 СБ - Стенд для сборки рамы 2ПТС-8.10 Сборочный чертеж.cdw
- П1-01.001 Упор боковой.cdw
- П1-01.002 - Упор задний.cdw
- П1-01.003 - Упор большой.cdw
- П1-01.003 Упор большой.m3d
- П1-01.01.002 Упор задний.m3d
- Уп бок кор.m3d
- Уп задний.m3d
- упор задний.m3d
- Деталь опора.m3d
- Деталь плита.m3d
- Деталь пята.m3d
- НАВ 03.01.000 - Рама.cdw
- НАВ 03.01.000 Рама Сб.a3d
- НАВ 03.01.005-Швеллер б.m3d
- П1-01.001 - Пята.cdw
- П1-01.100 - Рама.spw
- П1-01.100 СБ Рама.cdw
- П1-01.101 - Плита.cdw
- П1-01.110 - Опора.spw
- П1-01.110 СБ - Опора Сборочный чертеж.cdw
- П1-01.111 - Пята.cdw
- П1-01.112 - Пластина.cdw
- П1-01.120 - Брус.spw
- П1-01.120 СБ - Брус Сборочный чертеж.cdw
- Рама Сб.a3d
- Сборка брус б.a3d
- Сборка брус м.a3d
- Сборка опора.a3d
- Швеллер м .m3d
- пята м.m3d
- - Деталь.m3d
  - НАВ 03.02.110 - Винт.spw
  - НАВ 03.02.110 СБ - Винт Сборочный чертеж.cdw
  - НАВ 03.02.111-ВИНТ УПОРНЫЙ.CDW
  - НАВ 03.02.112-ПРУТОК.CDW
  - П-01.210 СБ - Винт Сборочный чертеж.cdw
  - П1-01.210 - Винт.spw
  - Сборка.a3d
  - винт.m3d
- - НАВ 03.02.120 - Кронштейн.spw
  - НАВ 03.02.120-Кронштейн сборочный чертеж.cdw
  - НАВ 03.02.121-ВИНТ.CDW
  - НАВ 03.02.122-БОБЫШКА.CDW
  - НАВ 03.02.123-ПЛАСТИНА.CDW
  - НАВ 03.02.124-ВТУЛКА.CDW
  - НАВ 03.02.125-КОСЫНКА.CDW
  - П-02.020 - Шайба дистанционная.cdw
  - П1-01.221-ВИНТ.CDW
  - П1-01.222-БОБЫШКА.CDW
  - П1-01.223-ПЛАСТИНА.CDW
  - П1-01.224-ВТУЛКА.CDW
  - П1-01.225-КОСЫНКА.CDW
  - Сборка.a3d
  - бобышка.m3d
  - винт.m3d
  - втулка.m3d
  - косынка.m3d
  - пластина.m3d
- - НАВ 03.02.130 - Траверса.spw
  - НАВ 03.02.130-Траверса сборочный чертеж.cdw
  - НАВ 03.02.131-ВТУЛКА.CDW
  - НАВ 03.02.132-ПЛАСТИНА.CDW
  - Сборка траверсы.a3d
  - втулка.m3d
  - пластина.m3d
- - НАВ 03.02.140 - Винт малый.spw
  - НАВ 03.02.140-Винт малый сборочный чертеж.cdw
  - НАВ 03.02.141-ВИНТ.CDW
  - НАВ 03.02.142-РЫЧАГ.CDW
  - НАВ 03.02.143-КОЛЬЦО.CDW
  - П1-01.240 - Винт малый.spw
  - П1-01.240-Винт малый сборочный чертеж.cdw
  - П1-01.241-ВИНТ.CDW
  - П1-01.242-РЫЧАГ.CDW
  - П1-01.243-КОЛЬЦО.CDW
  - Сборка винт м.a3d
  - винт.m3d
  - кольцо.m3d
  - рычаг.m3d
- - НАВ 03.02.150 - Щека.spw
  - НАВ 03.02.150 СБ-Щека сборочный чертеж.cdw
  - НАВ 03.02.151-ЦАПФА.CDW
  - НАВ 03.02.152-ПЛАСТИНА.CDW
  - П1-01.250 - Щека.spw
  - П1-01.250 СБ-Щека сборочный чертеж.cdw
  - П1-01.251-ЦАПФА.CDW
  - П1-01.252-ПЛАСТИНА.CDW
  - пластина.m3d
  - ребро.m3d
  - цапфа.m3d
  - щека.a3d
- - НАВ 03.02.120-КРОНШТЕЙН.CDW
- НАВ 03.02.100 - Зажим балки хребтовой.spw
- НАВ 03.02.100 СБ - Зажим балки хребтовой РС.cdw
- НАВ 03.02.100 СБ - Зажим балки хребтовой Сборочный чертеж 1.cdw
- НАВ 03.02.101-УПОР.CDW
- НАВ 03.02.102-ПЛАТИК.CDW
- П1-01.200 - Зажим балки хребтовой.spw
- П1-01.201-УПОР.CDW
- Сборка зажима.a3d
- платик.m3d
- упор.m3d
- - П-01.323 - Пластина.cdw
  - П-01.325 - Косынка.cdw
  - П-1.325 - Косынка.cdw
  - П1-01.320 - Кронштейн.spw
  - П1-01.320 СБ - Кронштейн Сборочный чертеж.cdw
  - Сборка кронштейн м.a3d
- - НАВ 03.02.130 - Траверса.spw
  - П-01.230-Траверса сборочный чертеж.cdw
  - П1-01.232-01-ПЛАСТИНА.CDW
- - П1-01.350 - Щека.spw
  - П1-01.350 СБ - Щека Сборочный чертеж.cdw
  - П1-01.352 - Пластина.cdw
  - П1-01.353 - Вилка.cdw
  - П1-01.354 - Опора.cdw
  - П1-01.355 - Ребро.cdw
- П-1.301 - Колонка.cdw
- П1-01.300 - Зажим малый.cdw
- П1-01.300 - Зажим малый.spw
- П1-01.300 СБ- Зажим малый.cdw
- П1-01.352 - Пластина.cdw
- Сборка.a3d
- Сборка зажим м.a3d
- Сборка зажим с плитой.a3d
- Сборка кронштейн м.a3d
- Сборка траверс.a3d
- Сборка щека м.a3d
- бобыка.m3d
- вилка.m3d
- внт.m3d
- втка.m3d
- колонка.m3d
- косынка.m3d
- опора.m3d
- пластина.m3d
- пластина трав.m3d
- пластна.m3d
- плита.m3d
- ребро.m3d
- цапф.m3d
- НАВ 03.00.000 СБ - Стенд для сборки рамы 2 ПТС-810 .cdw
2ПТС-8.01.01.000 СБ Рама.cdw
НАВ 03.00.000 СБ - Стенд для сборки рамы 2 ПТС-8.10.cdw
НАВ 03.00.000 СБ - Стенд для сборки рамы 2 ПТС-810 .cdw
НАВ 03.02.100 СБ - Зажим балки хребтовой Сборочный чертеж.cdw
НАВ 03.02.100 СБ - Зажим балки хребтовой Сборочный чертеж 2.cdw
Чертеж.cdw
Чертеж рамы.cdw
