Борт-подъемник навесной для автомобилей ГАЗ-3307-09

Костанайский государственный университет им.А Байтурсынова,
кафедра Машин тракторов и автомобилей,
Транспортная техника, Подъемник навесной для автомобилей ГАЗ-3307-09
Костанай 2017

Работа не полная, чертежи на Борт-подъемник, записки 6 страниц с описанием подъемника.

Техническая характеристика
1 Тип-навесной гидровлический.
2 Привод от гидросистемы автомобиля
3. Грузоподьемность, кг 500
4 Высота погрузки, мм 140
5 Высота подьема, мм 1200
6. Размер грузовой площадки, мм 910х2050

Подъемник навесной для автомобилей ГАЗ-3307-09 предназначен для Облегчения погрузочно-разгрузочных работ за счет снижения необходимой погрузочной высоты и механизации подъема груза до уровня грузовой платформы автомобиля, что зачастую позволяет обходиться без использования специальных подъемно-транспортных средств, которые значительно увеличивают стоимость погрузки и разгрузки при перевозках штучных грузов и малых объемах перевозок.
Навесное исполнение данного устройства позволяет монтировать его на автомобиле без изменений в конструкции автомобиля. Небольшая масса составляющих подъемник узлов, позволяет работы по навеске и демонтажу подъемника выполнять силами одного человека. Силовыми элементами подъемника являются гидроцилиндры ЦС-75 широко применяемые в сельскохозяйственной технике. Отсутствие дефицитных комплектующих и простата конструкции позволяет изготавливать подъемник силами автохозяйств.
Совместное использование автомобиля как автомобиля самосвала и использование подъемника конструкцией не предусмотрено, при работе одна и та же гидросистема автомобиля используется в обоих случаях, которую следует переключать в зависимости от варианта использования.

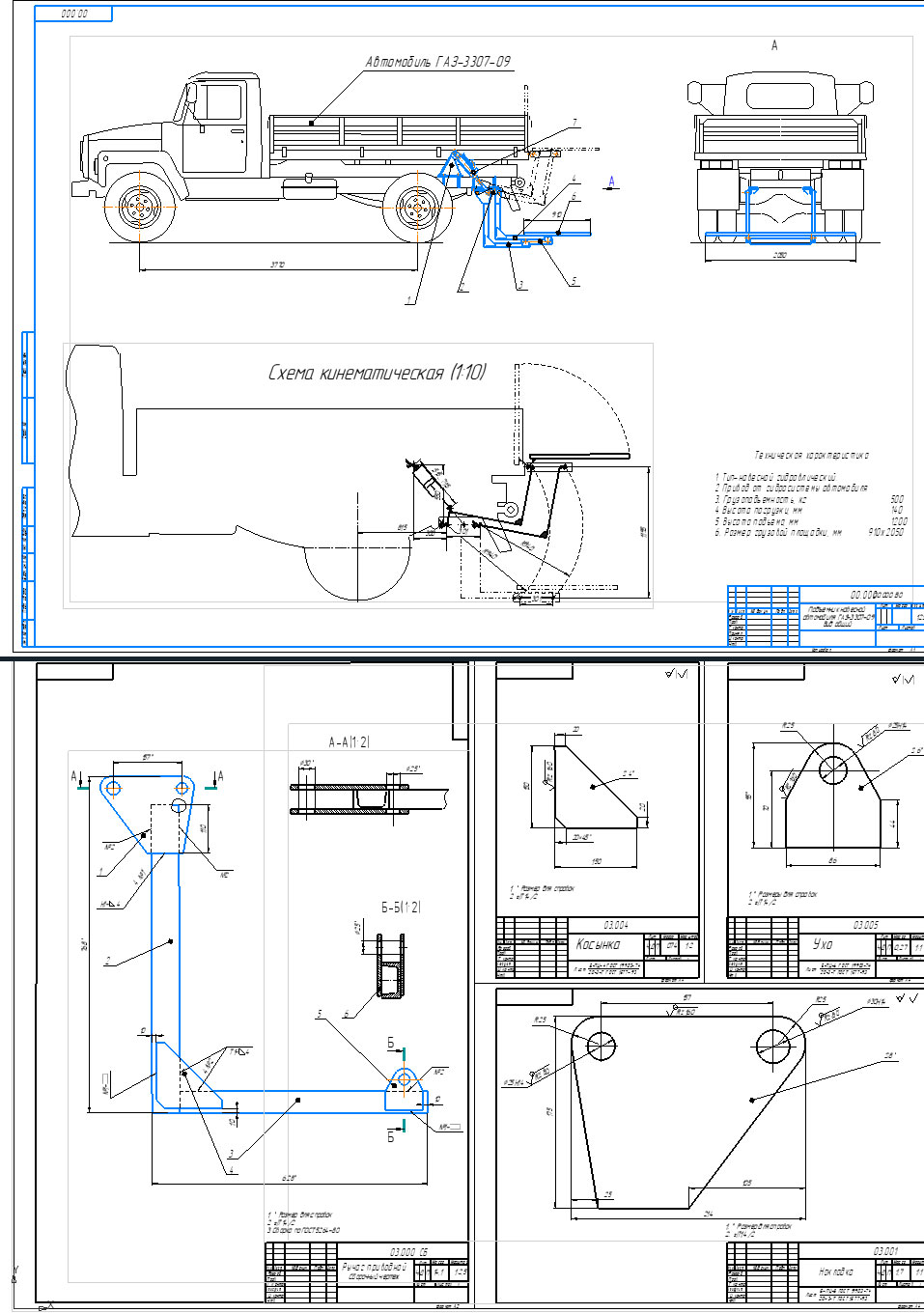

Состав: ВО Подъемник навесной автомобиля ГАЗ-3307-09, СБ Рамка, СБ Рычаг приводной, Деталировка (Косынка , ухо , накладка, палец, пластина, балка), Спецификации Язык документа
