КОМПАС 3D 18

Чертеж ЗИЛ-431410

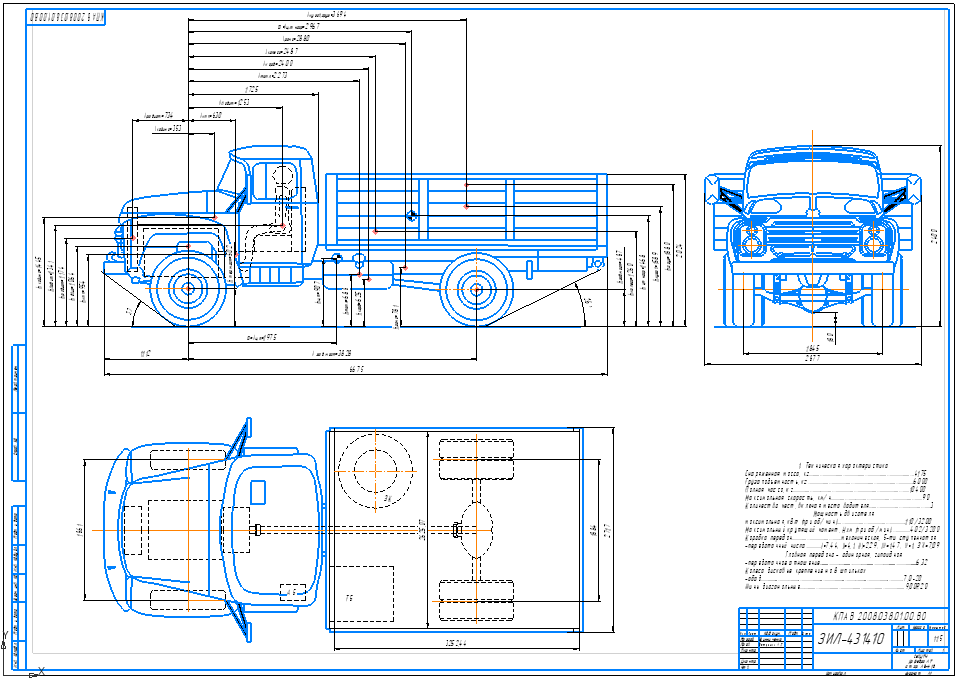

На чертеже изображен общий вид автомобиля ЗИЛ 431410 вид сверху, вид сбоку, вид спереди.А так же дана подробная техническая характеристика к автомобилю.

Техническая характеристика
Снаряженная масса, кг....................4175
Грузоподъемность, кг.....................6000
Полная масса, кг.......................10400
Максимальная скорость, км/ч...................90
Количество мест, включая место водителя..............3
Мощность двигателя
максимальная, кВт (при об/мин)..............110/3200
Максимальный крутящий момент, Нхм (при об/мин).......402/3200
Коробка передач...........механическая, 5-ти ступенчатая
-передаточный числа...I=7,44; II=4,1; III=2,29; IV=1,47; V=1; ЗХ=7,09
Главная передача - одинарная, гипоидная
-передаточное отношение....................6,32
Колеса дисковые крепление на 8 шпильках
-обод............................7,0-20
Шины диагональные....................9,00R20

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Зил 431410.cdw
