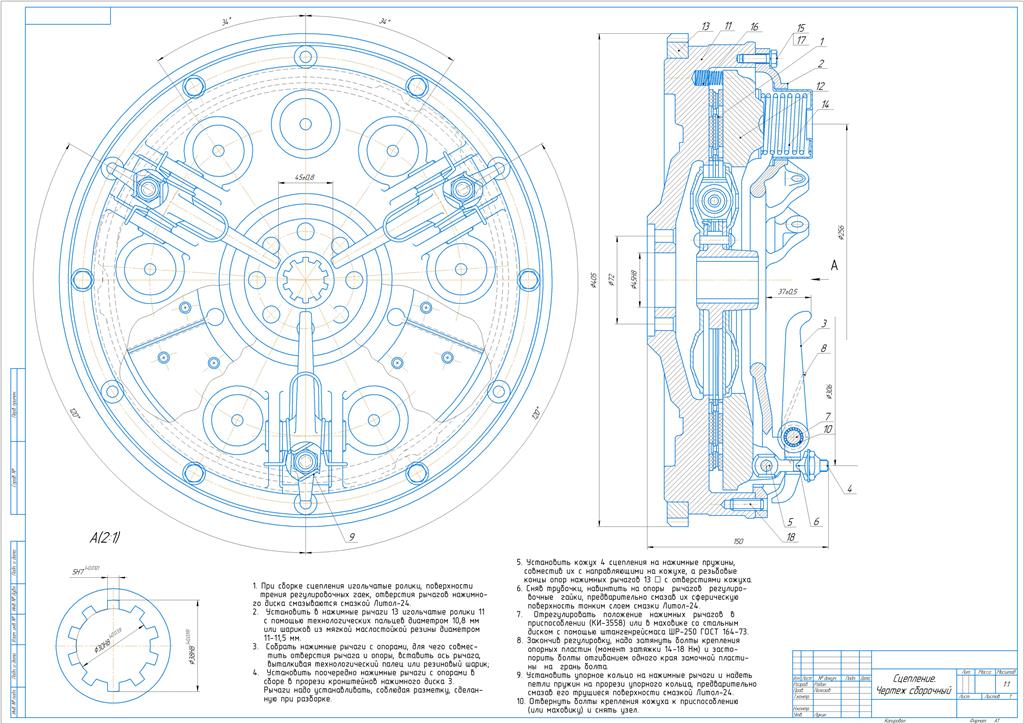

Сцепление Зил 431410
1. При сборке сцепления игольчатые ролики, поверхности трения регулировочных гаек, отверстия рычагов нажимно-го диска смазываются смазкой Литол-24. 2. Установить в нажимные рычаги 13 игольчатые ролики 11 с помощью технологических пальцев диаметром 10,8 мм или шариков из мягкой маслостойкой резины диаметром 11-11,5 мм.3. Собрать нажимные рычаги с опорами, для чего совмес- тить отверстия рычага и опоры, вставить ось рычага, выталкивая технологический палец или резиновый шарик;4. Установить поочередно нажимные рычаги с опорами в сборе в прорези кронштейнов нажимного диска 3. Рычаги надо устанавливать, соблюдая разметку, сделан- ную при разборке.
Состав: Сцепление Зил 431410
Софт: КОМПАС-3D 15
