Курсовая работа "Барабанный тормозной механизм автомобиля полной массы 40000 кг"

МГТУ им. Н.Э. Баумана, кафедра "Колесные машины", дисциплина Конструкция электромобилей

КУРСОВОЙ ПРОЕКТ
НА ТЕМУ
Барабанный тормозной механизм автомобиля полной массы 40000 кг

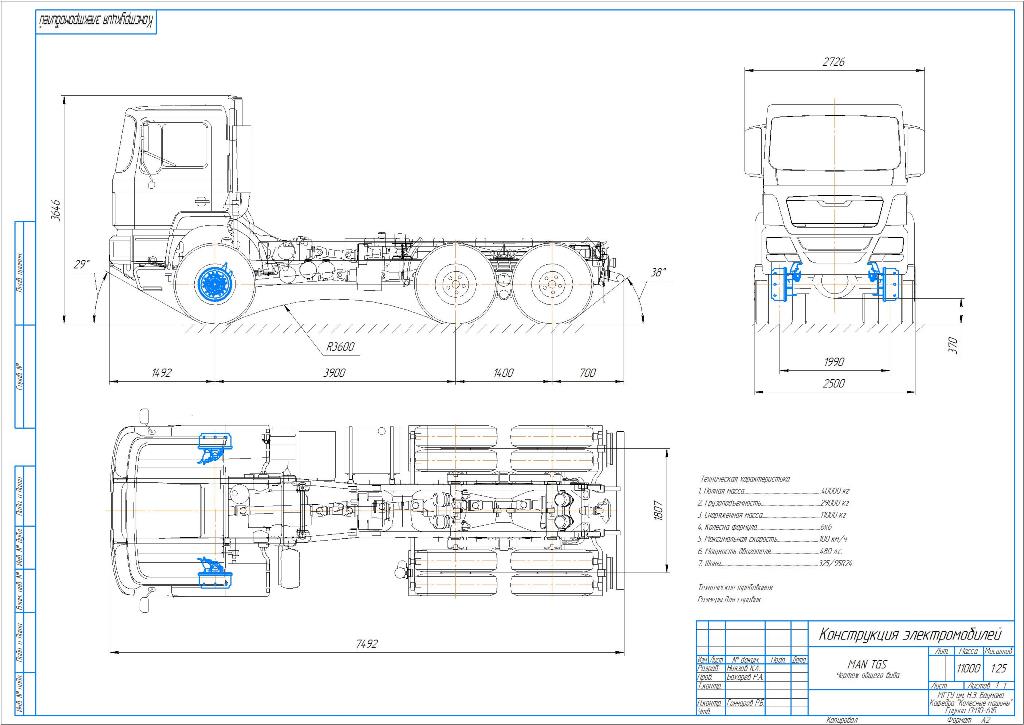

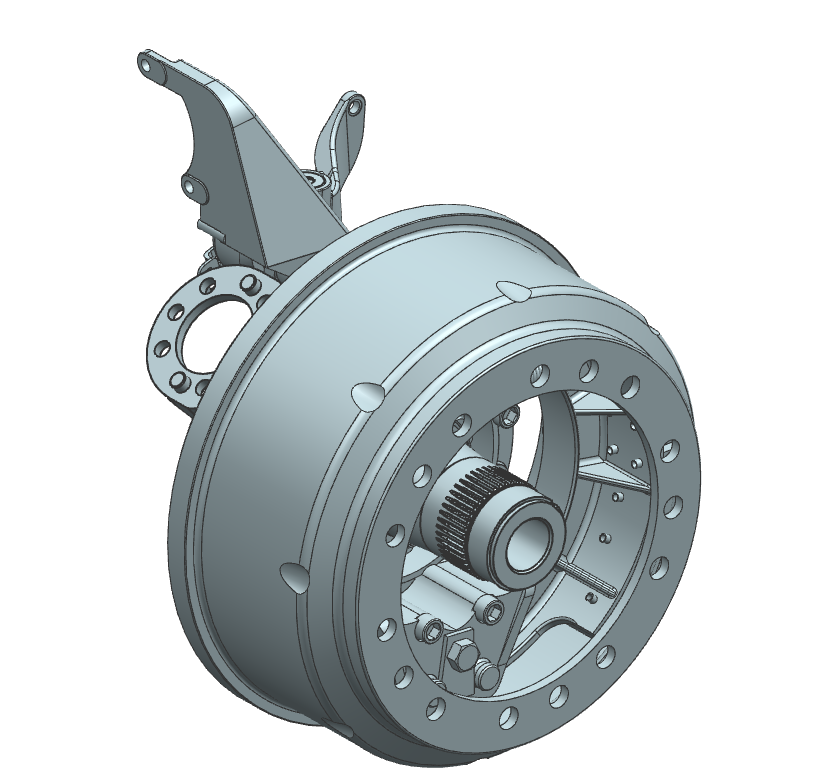

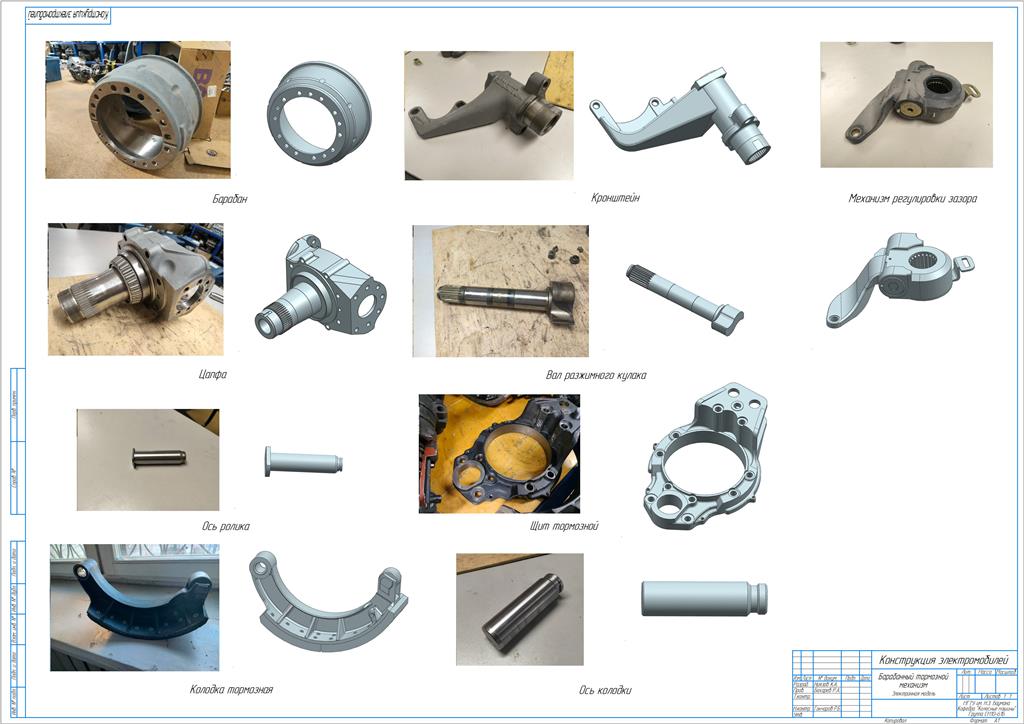

В курсовом проекте разрабатывается барабанный тормозной механизм грузовика полной массой 40 тонн, прототип MAN TGS 40.440 6x6. Размеры снимались с реального механизма, реверс инжиниринг. Механизм регулировки зазора имеет приблизительную конструкцию, не рассматривался при проектировании, поскольку невозможно снять параметры червячных передач.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 Обзор конструкций барабанных тормозных механизмов 5
1.1 Тормозной механизм с равными приводными силами и односторонним расположением опор 6
1.2 Тормозной механизм с равными приводными силами и разнесенными опорами 7
1.3 Тормозной механизм с равными перемещениями колодок 8
1.4 Сервотормоз 9
2 Расчетная часть 10
2.1 Расчет тормозного механизма 10
2.1.1 Расчет тормозных моментов 11
2.1.2 Определение силовых факторов механизма 13
2.1.3 Расчет болтовых соединений 15
2.1.4 Оценка показателей износо-теплоустойчивости 20
2.2 Расчет тормозного пути автомобиля 22
2.3 Прочностной расчет вала разжимного кулака 24
ЗАКЛЮЧЕНИЕ 30
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 31
