Кузов на RENAULT K520.32 8X4

250

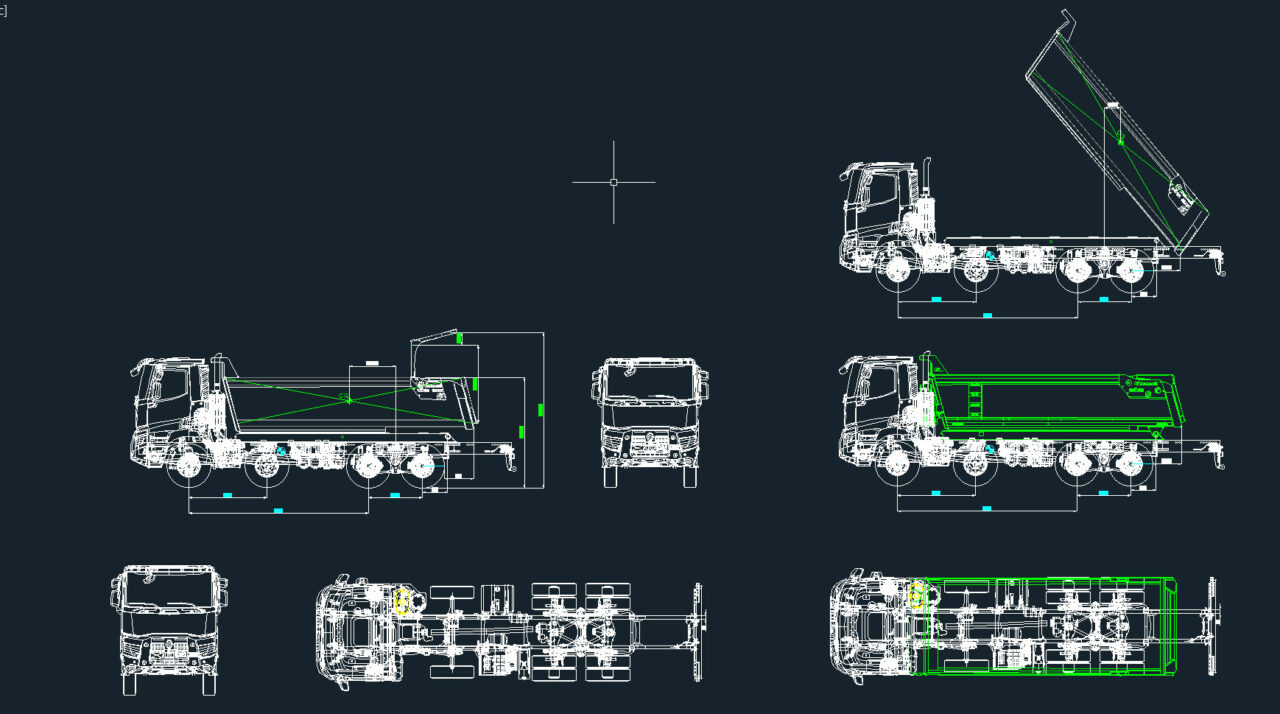

WORK CREATED IN THE REAL ENVIRONMENT, TO BE ASSEMBLED ON A RENAULT ORIGIN CHASSIS, CAPACITY 16 MTS3, HARDOS BOTTOM AND SIDES

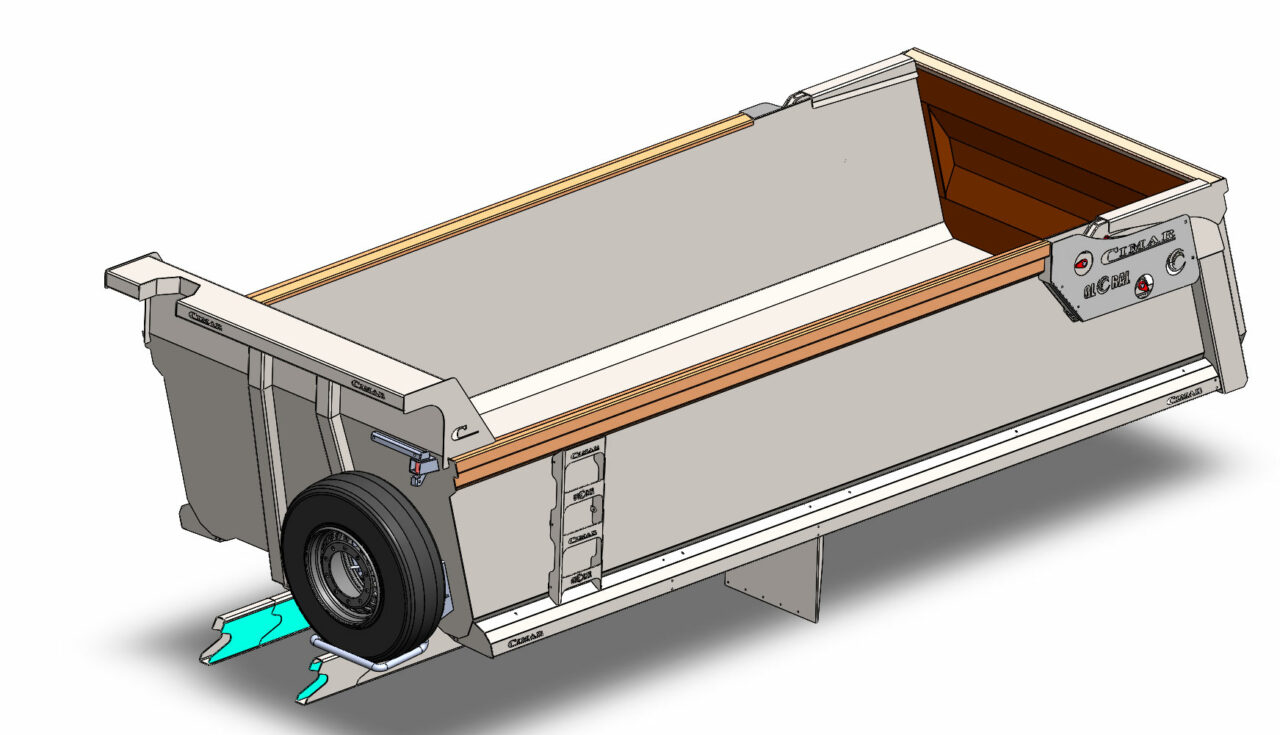

3D сборка кузову на шасси RENAULT TRUCKS K 520.32 8X4 R MEDIUM E6-GVW 32.00 T / GCW 40.00 T

3D Модели Renault Кузов
