Кузов самосвальный на JAC N350

989

1 000

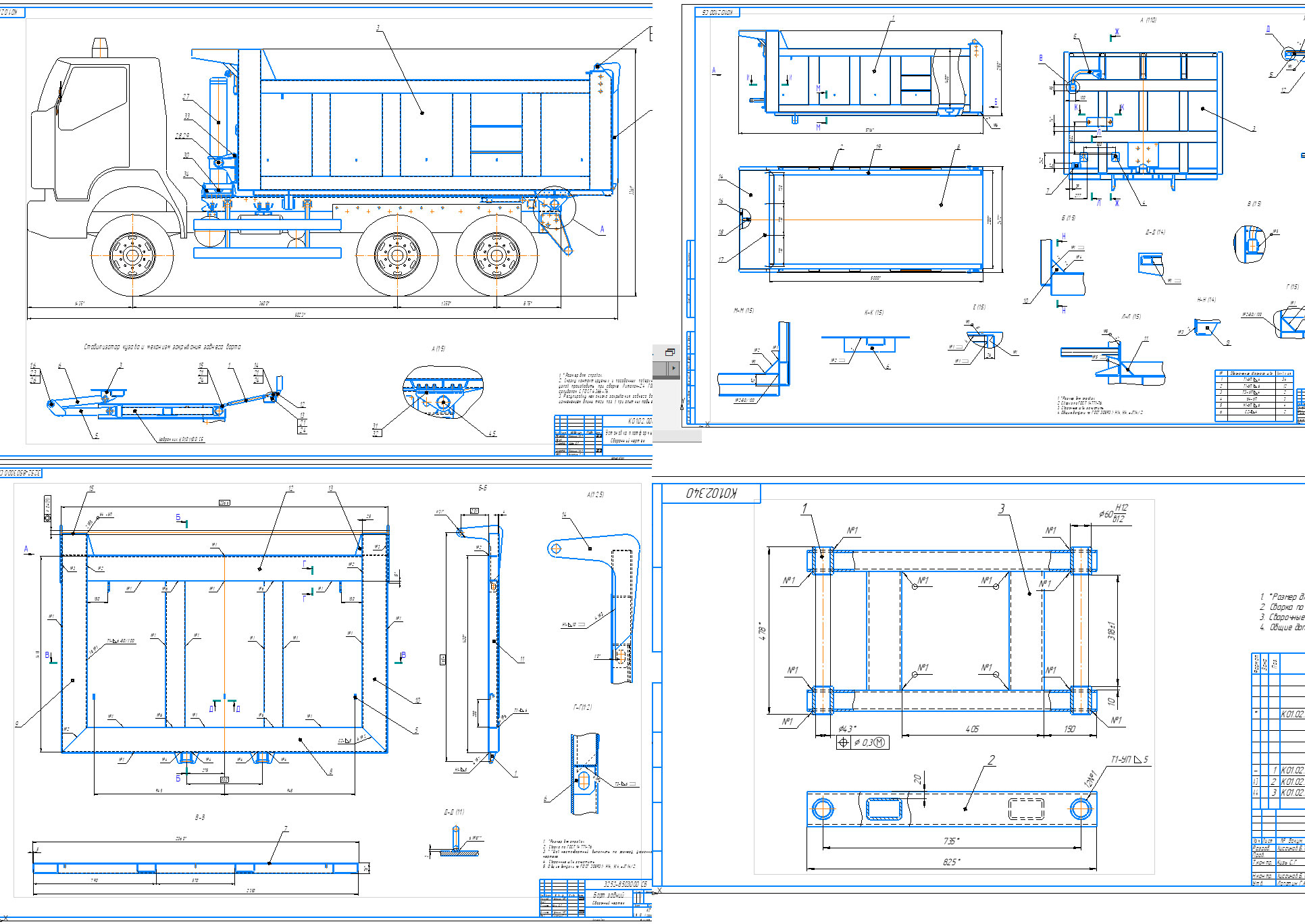

Подробные чертежи с деталировкой на кузов самосвальный на JAC N350. Со схемой установки на платформу.

JAC Кузов Самосвал

Автор

Бауржан Нургалиев

Дата

25.11.2020

Язык

Русский

Состав

Общий вид, схема установки, Деталировка, Спецификация

Софт

КОМПАС-3D 15,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Самосвал JAC N350
- Кузов самосвальный
  - Кронштейн направляющей 3252-8601017 СБ
    - ребро _ 3252-8601019.cdw
    - пластина _ 3252-8601018.cdw
    - Кронштейн направляющей _ 3252-8601017 СБ -сб. чертеж..cdw
  - Брус противоподкатный К01.01.230 СБ
    - кронштейн _ К01.01.232.cdw
    - Брус противоподкатный _ К01.01.230 -сб. чертеж.cdw
  - кронштейн _ 3252-8500069.cdw
  - демпфер _ К01.01.002.cdw
  - Кронштейн К01.01.270 СБ
    - Кронштейн К01.01.270 СБ - сборочный чертеж.cdw
    - уголок _ К01.01.271.cdw
  - брызговик _ 3252-8500072.cdw
  - планка прижимная _ 3252-8500071.cdw
  - Плита опорная К01.01.210 СБ
    - уголок поперечный _ К01.01.213.cdw
    - К01.01.210 СБ - сб.чертеж.cdw
    - стенка вертикальная _ К01.01.212.cdw
    - косынка _ К01.01.214.cdw
    - основание _ К01.01.211.cdw
    - боковина _ К01.01.215.cdw
  - Установка платформы К01.02.000 СБ
    - Платформа К01.02.100 СБ
      - Кронштейн К.01.02.190 СБ

        уголок _ К01.02.191.cdw

        ребро _ К.01.02.192.cdw

        Кронштейн _ К01.02.190 СБ - сб.чертеж.cdw
      - Основание К01.02.200 СБ

        Лонжерон К01.02.230

        лонжерон _ К01.02.231.cdw

        Кронштейн К01.02.240 СБ

        ухо _ К01.02.242.cdw
      - Борт передний К01.02.140 СБ

        Плита гидроцилиндра

        ребро.cdw
      - Крепление колеса К01.02.180 СБ

        втулка _ К01.02.182.cdw

        кронштейн К01.02.181.cdw
      - Общий вид, деталировки

        боковина _ К01.02.101.cdw

        скоба _ 3310-8600089.cdw

        заглушка _ 3252-8500134.cdw

        усилитель козырька _ 3252-8500132.cdw

        откос передний _ 3252-8500028.cdw

        козырек _ 3252-8504008.cdw

        заглушка _ 3252-8500027.cdw

        поперечина _ К01.02.102.cdw
      - Упор К01.02.160 СБ

        ребро _ К01.02.163.cdw

        Спецификация упора.spw

        заглушка _ К01.02.164.cdw

        Упор -сборочный чертеж _ К01.02.160 СБ.cdw
      - Борт боковой К01.02.130 СБ

        козырек.cdw

        стойка средняя _ К01.02.132.cdw

        крюк жгута _ 3252-8502034.cdw

        труба К01.02.135.cdw

        лист бокового борта К01.02.131.cdw

        крюк жгута _ 3252-8502034 - копия.cdw

        стойка задняя _ К01.02.136.cdw

        заглушка _ 3252-8502016.cdw

        петля троса _ 3252-8502033.cdw

        обвязка верхняя _ К01.02.133.cdw

        скоба троса _ 3252-8502032.cdw

        петля _ 3252-8502036.cdw

        Борт боковой К01.02.130 СБ.cdw

        заглушка _ К01.02.134.cdw

        ушко _ 3252-8502003.cdw

        Спецификация борта бокового.spw

        стойка передняя _ 3252-8502002.cdw
      - Балка ДЗК в сборе

        Общий вид, деталировки

        втулка К01.02.177.cdw

        ось К01,02,178.cdw

        ролик К01.02.176.cdw

        Балка ДЗК

        Кронштейн

        втулка К01.02.171.cdw
    - Рычаг верхний стабилизатора К01.02.340
      - распорка _ К01.02.342.cdw
      - рычаг _ К01.02.341.cdw
    - Общий вид ,деталировки
      - штифт _ 3252-8500033.cdw
      - Установка платформы К01.02.000 СБ.cdw
      - Установка платформы _ К01.02.000 спецификация.spw
      - палец _ 3252-8500024.cdw
      - крюк _ 3252-8500031.cdw
      - ось _ К01.02.001.cdw
    - Борт задний 3252-8503000 СБ
      - Общий вид, деталировки

        лист _ 3252-8503009.cdw

        швеллер _ 3252-8503002.cdw

        швеллер _ 3252-8503006.cdw

        усилитель _ 3252-8503005.cdw

        кронштейн _ 3252-8503011.cdw
      - Петля 3252-8503020 СБ

        косынка 3252-8503024.cdw

        петля _ 3252-8503023.cdw

        Петля _ 3252-8503020 - сб.чертеж.cdw

        усилитель 3252-8503022.cdw
    - Опора кузова К01.02.310 СБ
      - втулка опоры К01.02.312.cdw
      - Опора кузова Сборочный чертеж _ К01.02.310 СБ.cdw
      - Опора кузова _ К01.02.310 - спецификация.spw
      - плита _ К01.02.311.cdw
      - стойка _ К01.02.313.cdw
    - Рычаг нижний стабилизатора К01.02.320 СБ
      - труба _ К01.02.321.cdw
      - втулка _ К01.02.327.cdw
      - ухо К01.02.325.cdw
      - щека К01.02.324.cdw
    - Тяга 3252-8500040 СБ
      - Вилка 3252-8500045 СБ

        Вилка _ 3252-8500045 - сб. чертеж.cdw

        стержень _ 3252-8500046.cdw
      - Вилка 3252-8500042 СБ

        проушина _ 3252-8500043.cdw

        Вилка _ 3252-8500042-сб.чертеж.cdw

        стержень _ 3252-8500044.cdw
      - Общий вид, деталировки

        Тяга _ 3252-8500040 - сб. чертеж.cdw
      - Тяга 3252-8500047 СБ

        гайка с левой резьбой _ 3252-8500049.cdw

        тяга _ 3252-8500041.cdw

        гайка с правой резьбой _ 3252-8500048.cdw

        Тяга _ 3252-8500047 СБ - сб.чертеж.cdw
  - Кронштейн К01.01.220 СБ
    - Кронштейн _ К01.01.220 - сб.чертеж.cdw
    - ребро _ К01.01.124.cdw
    - уголок _ К01.01.221.cdw
  - Штанга К01.01.240 СБ
    - Штанга _ К01.01.240 СБ -сб, чертеж.cdw
    - уголок _ К01.01.242.cdw
    - втулка К01.01.242.cdw
  - шайба _ К01.01.001.cdw
  - усилитель _ 3252-8500073.cdw
  - Надрамник К01.01.100 СБ
    - Ось К01.01.140 СБ
      - труба _ К01.01.142.cdw
      - цапфа _ К01.01.141.cdw
      - Ось _ К01.01.140 СБ -сб. чертеж.cdw
    - Общий вид, деталировки
      - ребро лонжерона _ К01.01.102.cdw
      - ребро _ К01.01.124.cdw
      - фланец_ К01.01.121.cdw
      - ребро _ К01.01.113.cdw
      - Надрамник_ К01.01.100 -спецификация.spw
      - труба К01.01.106.cdw
      - распорка _ К01.01.105.cdw
      - ребро _ К01.01.111.cdw
      - лонжерон _ К01.01.101.cdw
      - ось _ К01.01.123.cdw
      - направляющая _ К01.01.122.cdw
      - ребро К01.0125.cdw
      - усиление _ К01.01.127.cdw
      - поперечина _ К01.01.104.cdw
      - труба К01.01.107.cdw
      - заглушка _ К01.01.109.cdw
      - усилитель _ К01.01.108.cdw
      - накладка _ К01.01.114.cdw
      - кронштейн _ К01.01.118.cdw
      - кронштейн _ К01.01.126.cdw
      - платик _ К01.01.117.cdw
      - ребро _ К01.01.115.cdw
      - кронштейн _ 3252-8601051.cdw
      - распорка _ К01.01.103.cdw
      - накладка _ К01.01.112.cdw
      - упор _ К01.01.116.cdw
      - Надрамник Сборочный чертеж _ К01.01.100 СБ.cdw
    - Кронштейн К01.01.150 СБ
      - ушко К01.01.151.cdw
      - Кронштейн _ К01.01.150 - сб.чертеж.cdw
- К01.00.000 СБ Самосвал IVECO 6x4.PDF
- Кузов самосвальный CLASSIC
  - К01.02.000 СБ Установка платформы.PDF
  - К01.02.320СБ Нижний рычаг стабилизатора.pdf
  - К01.02.001 Ось.PDF
  - К01.01.250 Ограждение.pdf
  - К01.01.000 СБ Шасси.PDF
  - К01.00.100 СБ Установка брызговиков.PDF
  - К01.00.350 СБ Труба приемная.PDF
  - К01.01.100 СБ Надрамник.PDF
  - К01.00.380 Коробка распределительная.pdf
  - К01.00.200 СБ Установка ДЗК.PDF
  - К01.02.310 Опора кузова.pdf
  - К01.03.100 СБ Вал карданный.PDF
  - К01.01.100 СБ Надрамник (ДЕТАЛИ измененые и новые).PDF
  - К01.01.260СБ Кронштейн.pdf
  - К01.02.310СБ Опора кузова.pdf
  - К01.00.150 СБ Брызговик продольный.PDF
  - К01.03.000 СБ Гидросистема.PDF
  - К01.00.380СБ Коробка распределительная.pdf
  - К01.00.106.PDF
  - К01.02.240 СБ Кронштейн.PDF
  - К01.02.100 СБ Платформа.PDF
  - К01.01.240СБ Штанга.pdf
  - К01.00.160СБ Кронштейн.pdf
  - К01.01.230 СБ Брус противоподкатный.PDF
  - К01.00.340 СБ Кронштейн трубы приемника.PDF
  - К01.02.340СБ Верхний рычаг стабилизатора.pdf
  - К01.01.270 СБ Кронштейн.PDF
  - К01.00.300 СБ Установка обогрева платформы.PDF
  - К01.01.250СБ Ограждение.pdf
  - К01.03.210СБ Кронштейн гидронасоса.pdf
  - К01.01.210СБ Опорная плита.pdf
  - К01.01.220 СБ Кронштейн.PDF
  - К01.00.360 СБ Рукав.PDF
