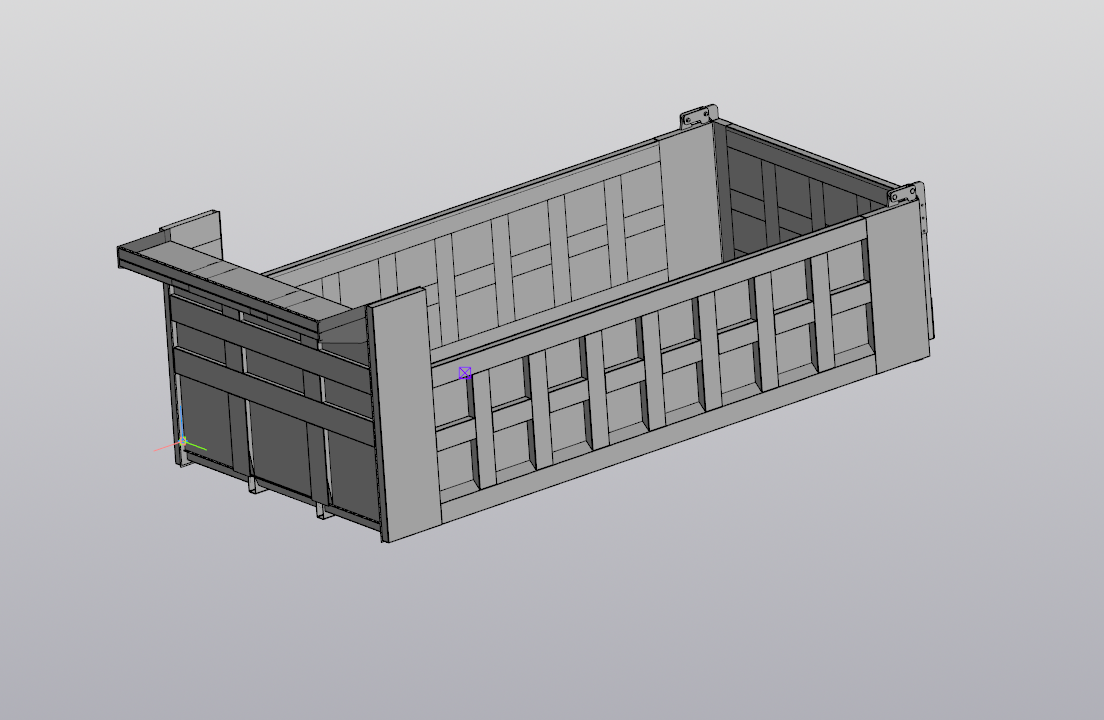

Самосвальный кузов для Машин Донг Фенг и т.д.
Состоит из: торцевой борт, Боковой борт, задний борт, Днище.
Внутренние размеры Кузова:5000х2300х1100мм
- Главная -
- Чертежи -
- Транспорт -
- Автомобили грузовые -
- Самосвальный Кузов для Машин Донг Фенг
Самосвальный Кузов для Машин Донг Фенг
0
2
154
1
1
500
Сообщить о проблеме
Автор
Aidos Kurbanov
Дата
07.03.2025
Язык
Русский
Состав
Зд модель Кузова, чертежи.
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
Козырек.m3d
-
Лист 5х50х2300.m3d
-
Лист 5х1500х2300.m3d
-
Лист 8х650х600!!!!!!!!!.m3d
-
Поперечный швеллер 200х50х2300.m3d
-
Продольный швеллер верхний 200х50х222.m3d
-
Продольный швеллер нижний 200х50х570.m3d
-
Продольный швеллер средний 200х50х300.m3d
-
Сборка передний борт.a3d
-
Швеллер 60х30х2300 под козырек.m3d
-
Швеллер 200х50х475 под козырек.m3d
-
косынка.m3d
-
лист.m3d
-
плита!!!!!!!.m3d
-
-
-
Борт боковой левый.a3d
-
Борт боковой правый.a3d
-
Лист 4х66х492мм.m3d
-
Лист 4х411х515мм.m3d
-
Лист 4х1219х5055мм.m3d
-
Швеллер 1 1615х70х500.m3d
-
Швеллер 2 1209х70х500мм.m3d
-
Швеллер 3 160х70х4035мм.m3d
-
Швеллер 4 продольный нижний.m3d
-
Швеллер 5 160х70х887мм.m3d
-
Швеллер 6 160х70х364.3мм.m3d
-
-
-
2,1.m3d
-
2.0.m3d
-
Заглушка 2х66х152.m3d
-
Задний борт.a3d
-
Лист 4х1159х2400.m3d
-
Швеллер 1 160х70х1124мм.m3d
-
Швеллер 2 160х70х2030мм.m3d
-
Швеллер 3 160х70х804мм.m3d
-
Швеллер 4 160х70х390мм.m3d
-
усиление под прижим.m3d
-
швеллер 70х160.m3d
-
-
-
-
Боковой швеллер 80х140х700.m3d
-
Боковой швеллер 80х140х730.m3d
-
Задний уголок боковой 148х85х575.m3d
-
Задний уголок центральный 148х85х974.m3d
-
Лист 5х721х2300мм.m3d
-
Лист 8х610х2300.m3d
-
Лист 8х1500х2300.m3d
-
Лист для петли 8х68х150.m3d
-
Проф. труба 140х80х6 5080мм.a3d
-
Сборка днище.a3d
-
Центральный швеллер 80х140х680.m3d
-
Центральный швеллер передний.m3d
-
Швеллер 200х65х680.m3d
-
Швеллер 400х78х730.m3d
-
косынка.m3d
-
палец.m3d
-
петля.m3d
-
швеллер 700мм 140х80мм.m3d
-
-
прижим заднего борта.m3d
-
ушки.m3d
-
-
-
-
-
Н.02.01.00.00 СБ.cdw
-
Н.02.01.00.00 СБ.pdf
-
Н.02.01.00.00.pdf
-
Н.02.01.00.00.spw
-
Н.02.01.00.01.cdw
-
Н.02.01.00.01.pdf
-
Н.02.01.00.02.cdw
-
Н.02.01.00.02.pdf
-
Н.02.01.01.00 СБ.cdw
-
Н.02.01.01.00 СБ.pdf
-
Н.02.01.01.00.pdf
-
Н.02.01.01.00.spw
-
Н.02.01.01.01.cdw
-
Н.02.01.01.01.pdf
-
Н.02.01.01.02.cdw
-
Н.02.01.01.02.pdf
-
Н.02.01.01.03.cdw
-
Н.02.01.01.03.pdf
-
Н.02.01.01.04.cdw
-
Н.02.01.01.04.pdf
-
Н.02.01.01.05.cdw
-
Н.02.01.01.05.pdf
-
Сборка.a3d
-
косынка.m3d
-
кронштейн.a3d
-
круг.m3d
-
пластина.m3d
-
пластина 1.m3d
-
пластина 2.m3d
-
плита (2).m3d
-
плита.m3d
-
плита 1.m3d
-
плита 2.m3d
-
плита 3.m3d
-
уголок.m3d
-
уголок 1.m3d
-
швеллер 4.m3d
-
-
Общая сборка.a3d
-
балка 1.m3d
-
балка 520мм.a3d
-
пластина 1.m3d
-
профиль.m3d
-
труба проф 100х100.a3d
-
швеллер.m3d
-
швеллер 1.m3d
-
швеллер 2.m3d
-
швеллер 3.m3d
-
-
-
-
Диск 8.50х20 10х335 ET180 d281.m3d
-
колесо.a3d
-
шина 11.00R20.m3d
-
-
-
1.m3d
-
2.m3d
-
3.m3d
-
4.m3d
-
123 ерасыл.cdw
-
123.m3d
-
Палец.cdw
-
Палец.pdf
-
кронштейн.a3d
-
ластина.m3d
-
палец.m3d
-
петля.a3d
-
петля.cdw
-
петля18.cdw
-
пластина 2.m3d
-
пластина 3.m3d
-
чертеж.cdw
-
чертеж18.cdw
-
-
Dong Feng 15т.a3d
-
Dong Feng 15т.stp
-
-
-
-
607.01.00.00.СБ - Торец.cdw
-
607.01.00.02 - Швеллер 1.cdw
-
607.01.00.03 - Швеллер 2.cdw
-
607.01.00.04 - Швеллер 3.cdw
-
607.01.00.05 - Швеллер 4.cdw
-
607.01.00.06 - Швеллер 5.cdw
-
607.01.00.07 - Швеллер 6.cdw
-
607.01.00.08 - Лист гнутый тип Z.cdw
-
607.01.00.09 - Ребро жесткости.cdw
-
607.01.00.10 - Лист 4.cdw
-
-
-
607.02.00.00.СБ - Борт боковой.cdw
-
607.02.00.03 - Швеллер 1.cdw
-
607.02.00.04 - Швеллер 2.cdw
-
607.02.00.05 - Швеллер 3.cdw
-
607.02.00.06 - Швеллер 4.cdw
-
607.02.00.07 - Швеллер 5.cdw
-
607.02.00.08 - Швеллер 6.cdw
-
-
-
607.03.00.00.СБ - Задний борт.cdw
-
607.03.00.02 - Швеллер 1.cdw
-
607.03.00.03 - Швеллер 2.cdw
-
607.03.00.04 - Швеллер 3.cdw
-
607.03.00.05 - Швеллер 4.cdw
-
607.03.00.06 - Швеллер 5.cdw
-
607.03.00.08 - Петля.cdw
-
заглушка 2,0.cdw
-
-
-
607.04.00.00.СБ - Днище.cdw
-
607.04.00.04 - Швеллер 1.cdw
-
607.04.00.05 - Швеллер 2.cdw
-
607.04.00.06 - Косынка.cdw
-
607.04.00.07 - Швеллер 3.cdw
-
607.04.00.08 - Швеллер 4.cdw
-
607.04.00.09 - Лист гнутый тип L.cdw
-
607.04.00.10 - Лист гнутый тип L 2.cdw
-
607.04.00.11 - Кронштейн.cdw
-
607.04.00.12 - Швеллер 5.cdw
-
Ушка.cdw
-
Ушко18.cdw
-
Швеллер усиления лис 6.cdw
-
-
-
СМЗ. - Сборка.cdw
-
-

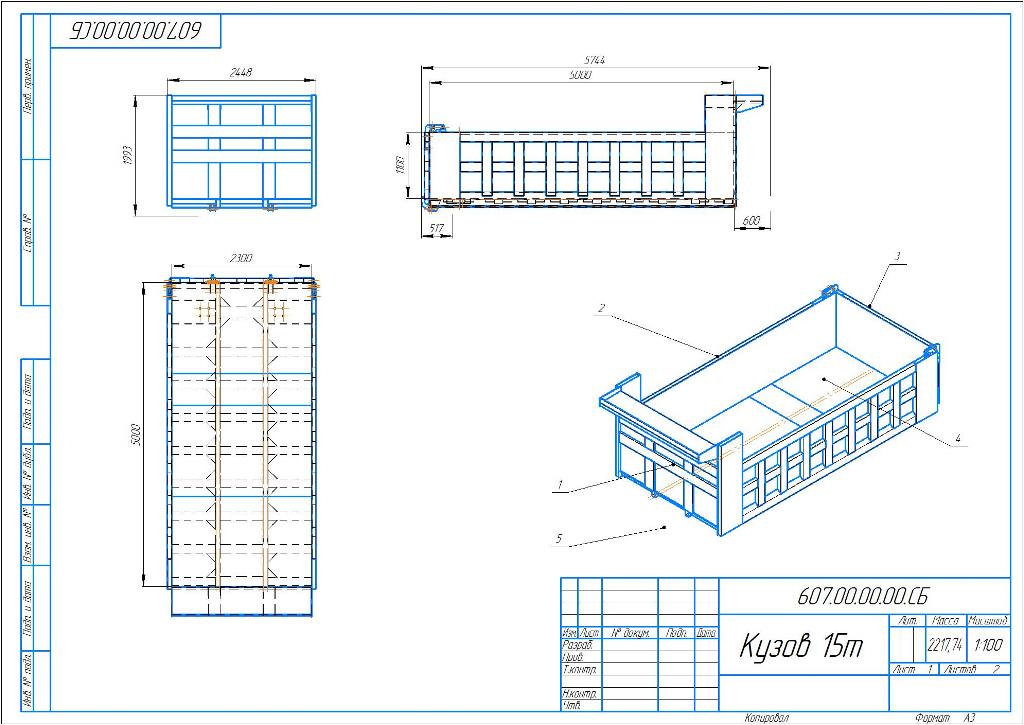

Донг фенг Кузов 15т.cdw
-
-
