Предохранительное ограждение для защиты работников при демонтаже колес карьерных автосамосвалов различных моделей.
- Главная -
- Чертежи -
- Транспорт -
- Автомобили грузовые -
- Предохранительное ограждение для колес карьерных автосамосвалов
Предохранительное ограждение для колес карьерных автосамосвалов
0
0
17
0
0
30
Сообщить о проблеме
Автор
user-7101424
Дата
13.05.2025
Язык
Русский
Состав
Сборочный чертеж, 2 сборочные единицы, деталировка сборочных единиц
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-

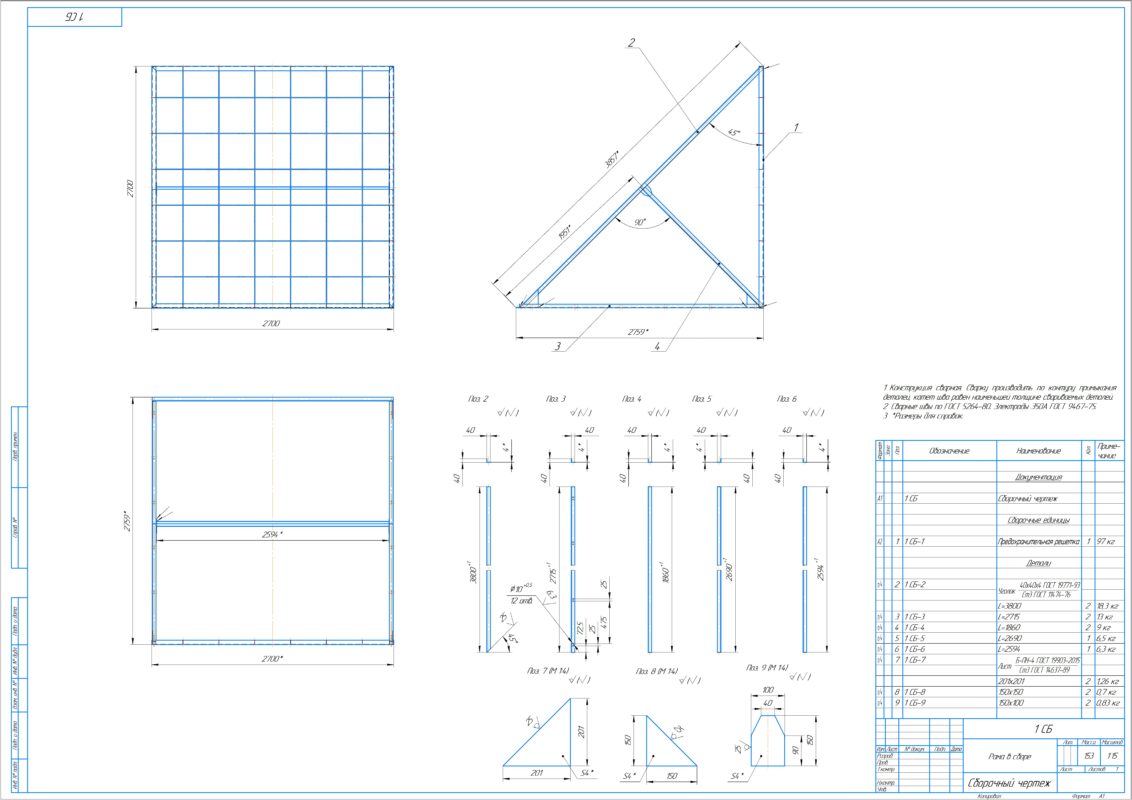

1 СБ Рама в сборе.cdw
-

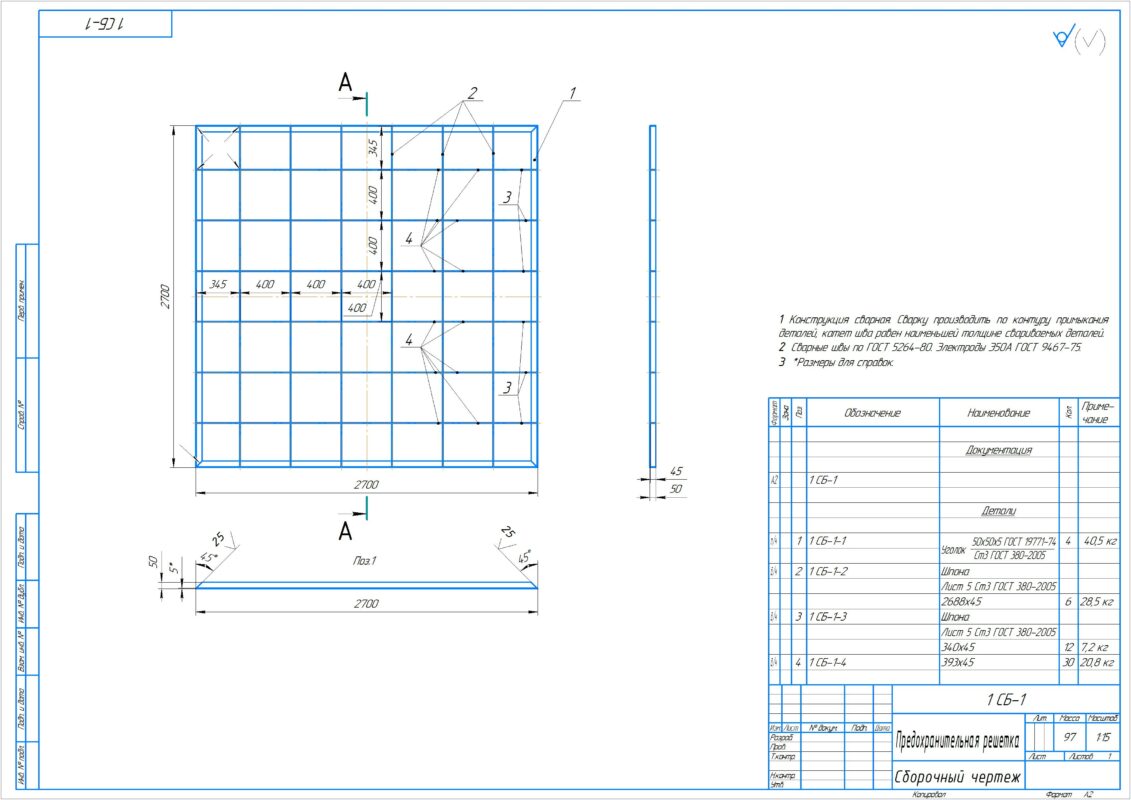

1 СБ-1 Предохранительная решетка.cdw
-

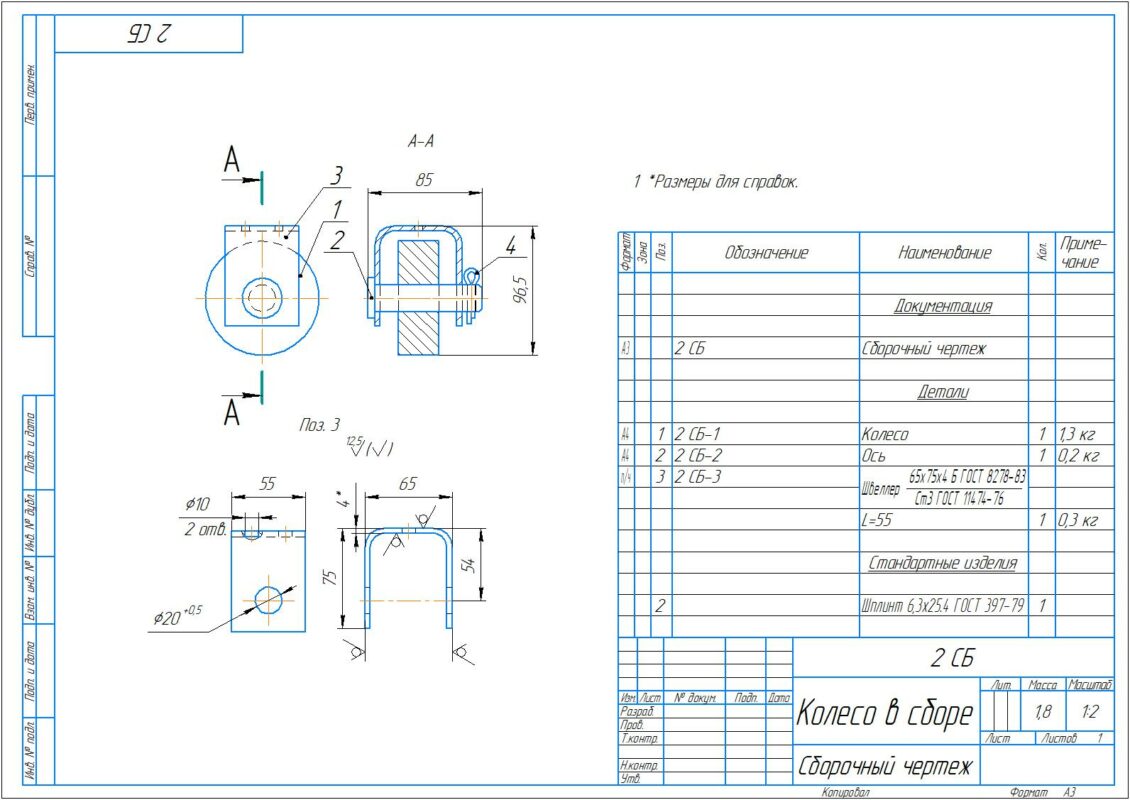

2 СБ Колесо в сборе.cdw
-
2 СБ-1 Колесо.cdw
-
2 СБ-2 Ось.cdw
-
3 Фиксатор.cdw
-

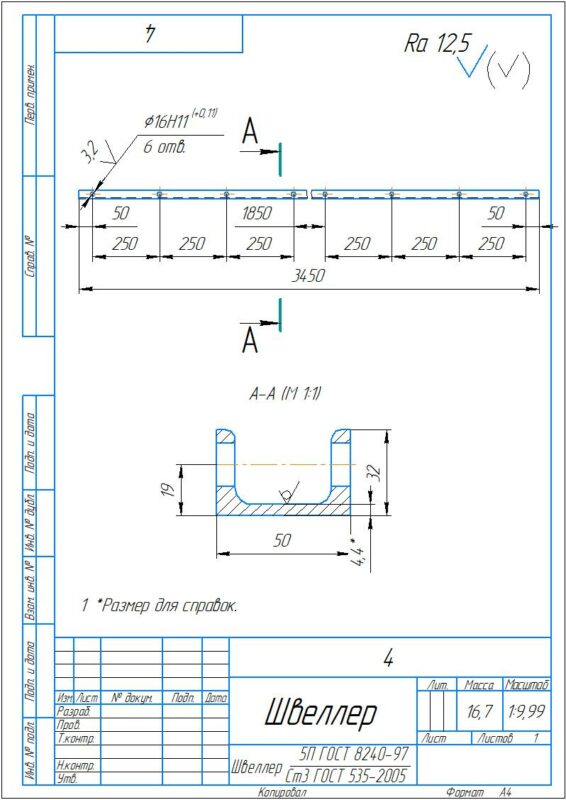

4 Швеллер.cdw
-

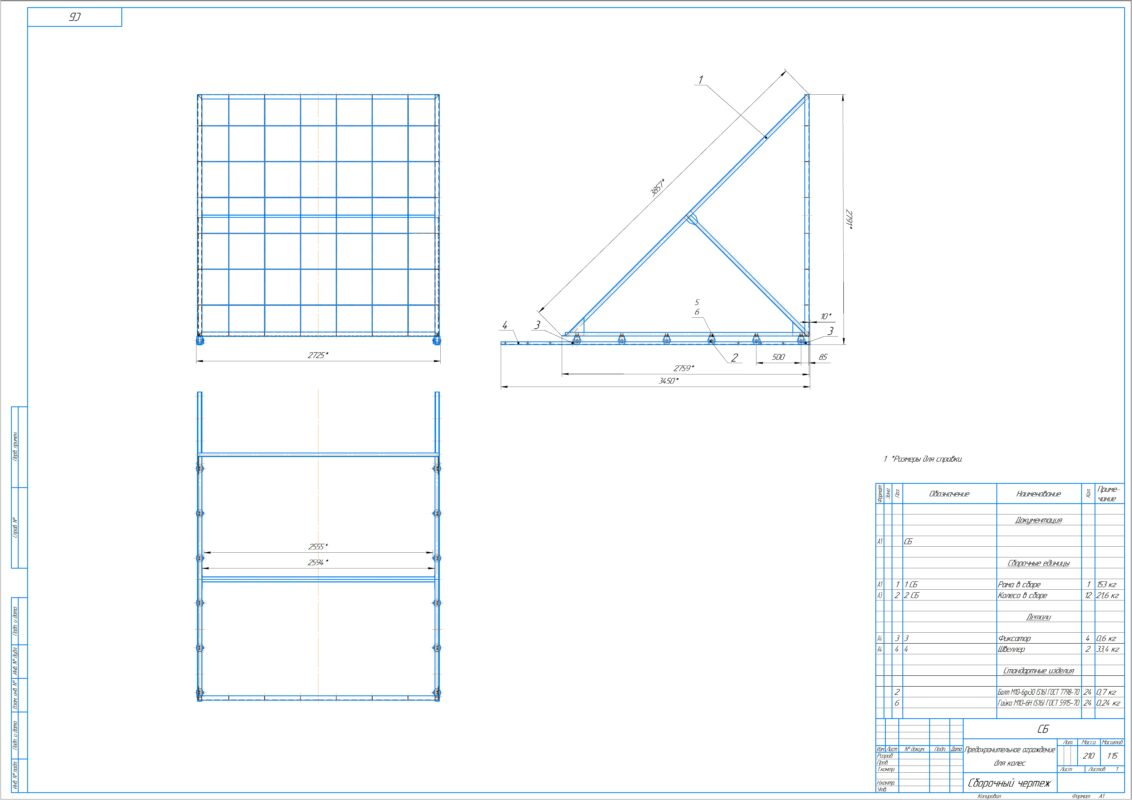

СБ Предохранительное ограждение для колес.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
