Шасси автомобильное МЗКТ-692371

777

150

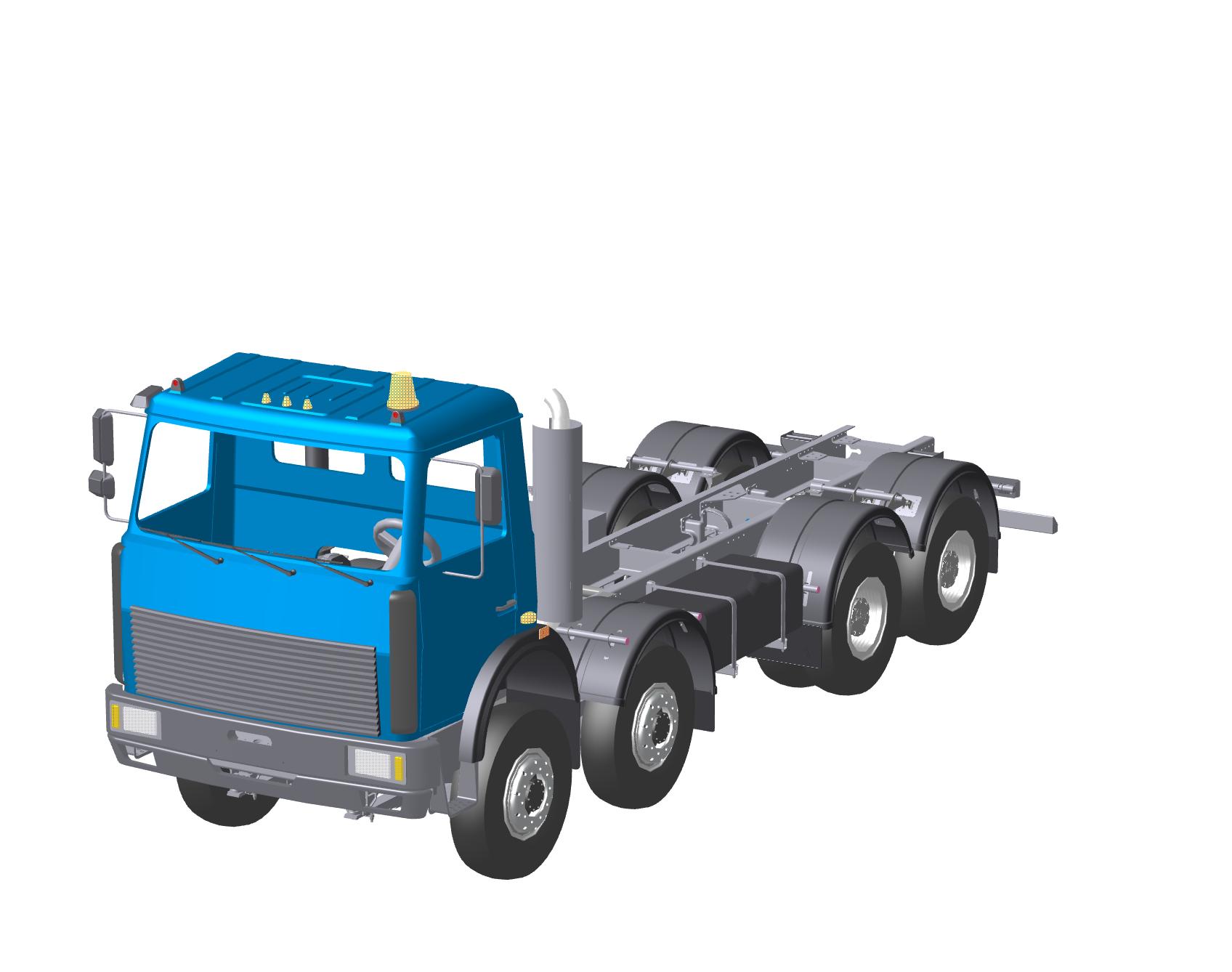

3D модель Шасси автомобильное МЗКТ-692371

Сборка выполнена в масштабе 1:1 для последующего проектирования в составе автоцистерны.
Основная задумка - это прорисовка тягача с колесной формулой 8х4.
Двигатель ЯМЗ-238НЕ2. Детально прорисован (кривошипношатунный механизм и др.), а также весь привод и валы.
Коробка передач МЗКТ-65151. Габаритная прорисовка.
Подвеска рессорная. Очень детально прорисована задняя сдвоенная подвеска(картеры среднего и заднего моста, тормозные цилиндры)
Размер шин 12,00R20. В точности прорисованы на дисках.
Топливный бак 350. В точности прорисован
Кабина малая (без спальника). Габаритная прорисовка
Рама. Габаритная прорисовка.
Детально прорисован Узел крепления запасного колеса
Детально прорисована Система выпуска отработавших газов
Детально прорисована Система питания воздухом
